EPS-15-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 15W开关电源, 12V 直流输出电压 1.25A输出电流, 1输出点
供应商型号: 14M-EPS-15-12
供应商: 云汉优选
标准整包数: 1

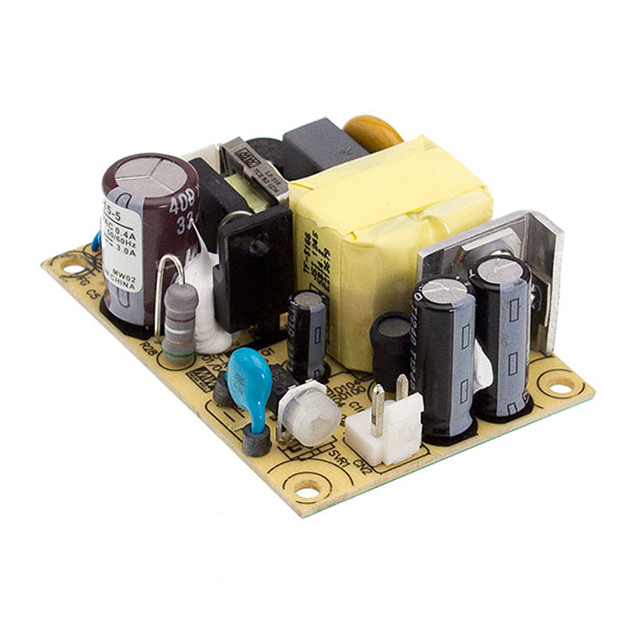

MEAN WELL/台湾明纬 开关电源 EPS-15-12

EPS-15-12概述

    电子元器件产品技术手册

    产品简介


    本产品系列为EPS-15,是一款15W单输出开关电源。该系列产品提供多种电压输出选择,包括3.3V、5V、7.5V、12V、15V、24V、27V和48V,每种电压都有对应的额定电流及功率。这些电源广泛应用于工业控制、通信设备、计算机系统等多个领域。

    技术参数


    以下是EPS-15系列的技术参数概览:
    | 参数 | 规格 |

    | 额定直流电压 | 3.3V, 5V, 7.5V, 12V, 15V, 24V, 27V, 48V |
    | 额定电流 | 3A (3.3V, 5V),2A (7.5V),1A (15V),1.25A (12V),0.625A (24V),0.56A (27V),0.313A (48V) |
    | 额定功率 | 9.9W - 15.12W |
    | 输出纹波噪声(最大) | 50mVp-p (3.3V), 50mVp-p (5V), 80mVp-p (7.5V), 100mVp-p (15V), 80mVp-p (12V), 150mVp-p (24V), 180mVp-p (27V), 200mVp-p (48V) |
    | 输出电压调整范围 | 3.1 - 3.6V, 4.75 - 5.5V, 7.13 - 8.25V, 10.8 - 13.5V, 17.25 - 20.25V, 27.6 - 33V, 31.05 - 36.45V, 39.7 - 46.8V, 55.2 - 65.8V |
    | 线性调节率 | ±2.0% |
    | 负载调节率 | ±0.5% - ±1.0% |
    | 设定、上升时间 | 1000ms, 30ms/230VAC, 2000ms, 30ms/115VAC |
    | 保持时间 | 50ms/230VAC, 16ms/115VAC |
    | 输入电压范围 | 85 - 264VAC |
    | 频率范围 | 47 - 63Hz |
    | 效率 | 75% - 85% |
    | 启动电流 | 45A/230VAC |
    | 泄漏电流 | <1mA/240VAC |
    | 安全标准 | EN55032 (CISPR32) Class B, EN61000-3-2,-3, Class B EAC TP TC 020, GB9254, GB17625.1 |

    产品特点和优势


    1. 多电压输出选择:提供多种电压输出选项,满足不同应用需求。
    2. 高效率:最高效率可达85%,降低了能耗。
    3. 严格的质量控制:通过多项安全标准认证,确保产品质量可靠。
    4. 良好的稳定性和调节能力:线性调节率和负载调节率都保持在较低水平,保证了稳定输出。

    应用案例和使用建议


    EPS-15系列开关电源常用于工业控制系统和计算机系统。例如,在工业自动化设备中,它可以为各种传感器和执行器提供稳定的电源供应。使用时,需要根据具体的应用需求选择合适的电压输出型号,同时注意负载的变化对电源的影响。

    兼容性和支持


    该产品可以与标准连接器配合使用,例如JST B3P-VH、JST SVH-21T-P1.1等。供应商提供了全面的技术支持,包括安装指南、故障排除手册等。

    常见问题与解决方案


    1. 问题:电源无法启动。
    - 解决方法:检查输入电压是否在允许范围内,确认连接器是否正确连接。
    2. 问题:输出电压不稳定。
    - 解决方法:检查负载是否过重,调整负载以保持在额定范围内。
    3. 问题:温度过高。
    - 解决方法:改善散热条件,避免长时间满载运行。

    总结和推荐


    EPS-15系列开关电源凭借其高效率、严格的稳定性和可靠性,非常适合在工业控制和通信设备中使用。如果您的项目需要稳定可靠的电源供应,强烈推荐使用EPS-15系列。

EPS-15-12参数

参数
最小输入电压 85V(AC),120V(DC)
电压-输出4 -
电压-输出2 -
最大输入电压 264V(AC),370V(DC)
电流-输出2 -
输出数量 1
电流-输出1 1.25A
电压-输出1 12V
电压-输出3 -
输出功率 15W
负载调节 0.5%
长*宽*高 63.5mm*45.7mm*24mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

EPS-15-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 EPS-15-12 EPS-15-12数据手册

EPS-15-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.102
10+ ¥ 35.6107
30+ ¥ 33.6166
300+ ¥ 33.1585
600+ ¥ 28.7735
2000+ ¥ 27.93
库存: 38
起订量: 1 增量: 120
交货地:
最小起订量为:1
合计: ¥ 39.1
直接购买
加入购物车
