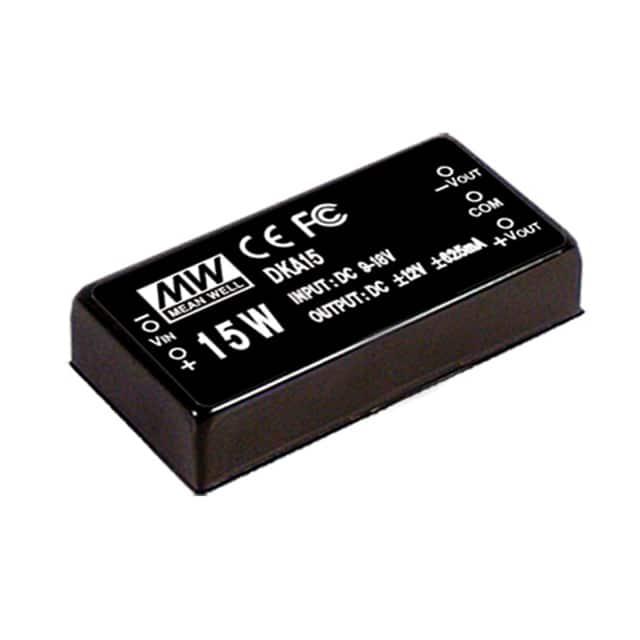

DKA15A-12

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 150KHz(Min) DC,Fixed 2 12V 18V 9V 通孔安装 50.8mm*25.4mm*11.3mm
供应商型号: DKA15A-12
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 DKA15A-12

DKA15A-12概述


    产品简介


    本手册介绍的是DKA15系列直流到直流(DC-DC)调节型双输出转换器。这类转换器主要用于工业控制、通信设备以及汽车电子等领域,提供稳定的双路输出电压。DKA15系列的典型应用场景包括电源管理、仪器仪表和嵌入式系统等。

    技术参数


    - 输入电压范围:
    - A: 9 ~ 18VDC
    - B: 18 ~ 36VDC
    - C: 36 ~ 72VDC
    - 电流范围:
    - A: 1600mA
    - B: 800mA
    - C: 400mA
    - 额定功率:
    - 15W
    - 输出电压:
    - ±5V
    - ±12V
    - ±15V
    - 开关频率:
    - 最小值150KHz
    - 效率:
    - 典型值80% - 83%
    - 纹波噪声(最大值):
    - 50mVp-p, 60mVp-p, 60mVp-p
    - 工作温度范围:
    - -40°C ~ +71°C
    - 工作湿度范围:
    - 20% ~ 90% RH 非冷凝
    - 存储温度、湿度范围:
    - -40°C ~ +105°C, 10% ~ 95% RH

    产品特点和优势


    DKA15系列转换器具有以下显著特点和优势:
    - 高效率:在全负载情况下,效率可达83%,满足高性能应用需求。
    - 高稳定性:通过了EN55032 Class A和FCC part 15 Class A标准认证,确保稳定可靠运行。
    - 宽输入电压范围:适用于多种不同的输入电源,灵活多变。
    - 过载保护:采用“hiccup”模式自动恢复,保护设备免受短路和过载损坏。
    - 环境适应性强:能够在极端温度和湿度条件下稳定工作,适用于各种严苛的应用环境。

    应用案例和使用建议


    DKA15系列转换器广泛应用于各类工业控制系统中,如自动化设备、通讯基站、汽车电子等。例如,在自动化生产线中,它可以为PLC控制器和其他传感器提供稳定的电源。对于使用环境要求较高的场合,建议增加外部滤波电容,以进一步降低纹波噪声。此外,根据手册提供的“Derating Curve”,合理安排负载条件,可以延长设备使用寿命。

    兼容性和支持


    DKA15系列转换器具有良好的兼容性,可以与其他标准电源系统无缝对接。制造商提供了全面的技术支持和服务,包括产品选型、安装指导及故障排除服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. Q: 为什么设备出现过热?
    - A: 可能是负载过大或散热不良。请检查负载大小并确保设备通风良好。
    2. Q: 输出电压不稳定怎么办?
    - A: 检查输入电压是否在规定的范围内。如果仍然存在问题,请更换外部滤波电容。
    3. Q: 设备启动困难怎么办?
    - A: 确认输入电压是否符合要求。若仍存在问题,可能需要更换新的转换器。

    总结和推荐


    DKA15系列转换器凭借其高效、稳定的特点以及广泛的兼容性,是一款非常适合用于工业控制和通信领域的优质电源解决方案。其优异的性能指标和可靠的工作表现使其成为同类产品中的佼佼者。因此,我强烈推荐使用DKA15系列转换器来提高系统的稳定性和可靠性。

DKA15A-12参数

参数
开关频率 150KHz(Min)
同步整流器 -
功能 -
输出数量 2
最小输出电压 -
最大输入电压 18V
拓扑 -
最大输出电压 12V
输出类型 DC,Fixed
最小输入电压 9V
长*宽*高 50.8mm*25.4mm*11.3mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DKA15A-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 DKA15A-12 DKA15A-12数据手册

DKA15A-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.3565 ¥ 197.8296
10+ $ 21.037 ¥ 174.914
20+ $ 19.9797 ¥ 166.123
50+ $ 19.4298 ¥ 161.4653
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 197.82
