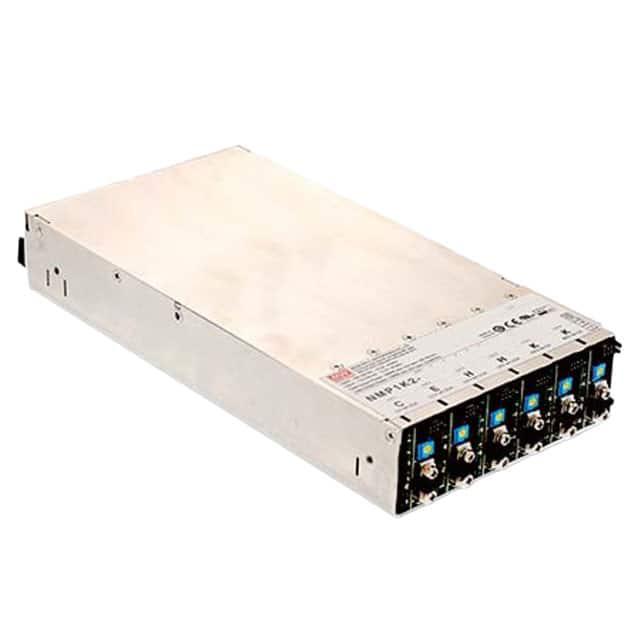

NMP1K2-####EE-05

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 480W 1 90V(AC),120V(DC) 264V(AC),370V(DC) 40A 12V 底座安装 250mm*127mm*41mm
供应商型号: NMP1K2-####EE-05-ND
供应商:
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 NMP1K2-####EE-05

NMP1K2-####EE-05概述

    电子元器件产品技术手册:650W/1200W 模块化电源NMP系列

    产品简介


    650W/1200W模块化电源NMP系列是专为工业应用设计的高性能电源系统。此系列产品包含两种功率等级——650W和1200W,每个输出模块可以提供高达240W的输出功率。该系列产品支持多种常用工作电压,如5V、12V、24V和48V,以适应不同行业的需求。此外,NMP系列电源符合国际安全标准(如医疗标准2x MOPP),具备高度灵活性,适用于各种类型的应用。

    技术参数


    - 型号与输出配置:
    - NMP650(4个插槽)
    - 插槽1:5V@36A
    - 插槽2:12V@20A
    - 插槽3:24V@10A
    - 插槽4:24V@10A
    - NMP1K2(6个插槽)
    - 插槽1:5V@36A
    - 插槽2:12V@20A
    - 插槽3:24V@10A
    - 插槽4:24V@10A
    - 插槽5:备用插槽(配置BLANK-NMS240)
    - 插槽6:48V@5A
    - 输入参数:
    - 输入电压范围:90 ~ 264VAC
    - 频率范围:47 ~ 63Hz
    - 功率因数:>0.95/230VAC;>0.98/115VAC(满载)
    - 典型效率:≥85%,满载时
    - 输入电流:6.7A/230VAC;13.5A/115VAC
    - 冲击电流:3.5A/230VAC;7.5A/115VAC
    - 接地漏电流:<400μA/264VAC;接触电流:<100μA/264VAC
    - 环境参数:
    - 工作温度:-30°C ~ +70°C(全负载降额见降额曲线)
    - 工作湿度:20% ~ 90% RH(无凝露)
    - 存储温度和湿度:-40°C ~ +85°C;10% ~ 95% RH(无凝露)

    产品特点和优势


    - 高安全性:满足国际安全标准,尤其是医疗标准2x MOPP,确保使用安全。
    - 高效能:典型效率可达85%,满载条件下高达91%。
    - 灵活配置:支持多个电压选项和多模块组合,适合各种复杂应用。
    - 宽电压范围:支持90~264VAC的宽电压输入范围,适应多种电网条件。
    - 高可靠性:经过严格测试,包括振动和冲击测试,确保在恶劣环境下的稳定运行。

    应用案例和使用建议


    - 工业自动化:用于工厂自动化控制设备,提供稳定的电力供应。
    - 通信基础设施:为通信基站和数据中心提供可靠的电源支持。
    - 医疗设备:满足医疗设备对安全性和可靠性的高标准要求。
    使用建议:
    - 确保所有模块的输出电压差异小于0.2V,避免并联操作中的不平衡问题。
    - 在并联操作中,建议连接大型直径电线,以减少线损。

    兼容性和支持


    - 兼容性:NMP系列电源具有良好的兼容性,能够与各类电子设备配合使用。
    - 支持与维护:制造商提供全面的技术支持和维护服务,确保客户使用无忧。

    常见问题与解决方案


    - 问题:电源启动困难。
    - 解决方案:检查输入电压是否在允许范围内,确保接线正确。

    - 问题:过热保护。
    - 解决方案:确认散热条件良好,必要时降低负载使用。

    总结和推荐


    综上所述,650W/1200W模块化电源NMP系列凭借其卓越的安全性、高效性和灵活性,在多种应用场景中表现出色。无论是工业自动化、通信基础设施还是医疗设备,NMP系列都是理想的选择。我们强烈推荐此系列产品给需要高性能电源解决方案的客户。

NMP1K2-####EE-05参数

参数
最小输入电压 90V(AC),120V(DC)
电流-输出2 -
电压-输出2 -
最大输入电压 264V(AC),370V(DC)
输出数量 1
电压-输出1 12V
负载调节 -
电压-输出4 -
输出功率 480W
电压-输出3 -
电流-输出1 40A
长*宽*高 250mm*127mm*41mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

NMP1K2-####EE-05数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NMP1K2-####EE-05 NMP1K2-####EE-05数据手册

NMP1K2-####EE-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 464.5056 ¥ 3849.5902
5+ $ 406.4466 ¥ 3368.4259
10+ $ 399.1884 ¥ 3308.2739
25+ $ 391.9307 ¥ 3248.1253
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
