首页  >  产品百科  >  HRPG-300-15

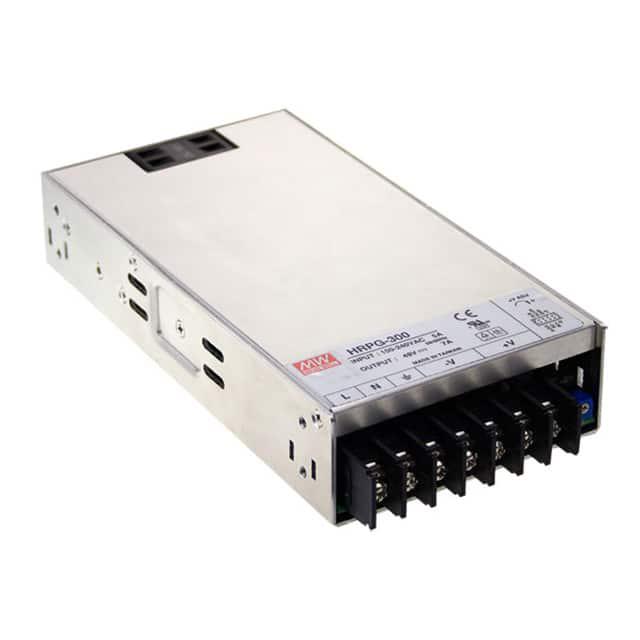

HRPG-300-15

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 330W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 22A 15V 底座安装 199mm*105mm*41mm
供应商型号: TW-HRPG-300-15
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 HRPG-300-15

HRPG-300-15概述


    产品简介


    HRPG-300系列单输出开关电源模块是一种高效的直流电源解决方案,适用于多种工业应用。该系列产品包括多种输出电压型号(3.3V, 5V, 7.5V, 12V, 15V, 24V, 36V, 48V),最大额定功率可达336W。凭借内置的功率因数校正(PFC)功能,这些电源模块能够有效提高能效并减少谐波干扰,适用于各种高要求的应用场合。

    技术参数


    - 输出电压范围:各型号的输出电压范围详见下表
    - 额定电流:60A(3.3V/5V)至7A(48V)
    - 额定功率:198W(3.3V)至336W(24V, 48V)
    - 纹波与噪声:最大80mVp-p(3.3V)至250mVp-p(36V, 48V)
    - 电压调整范围:各型号详见下表
    - 电压容差:±2.5%(3.3V)至±1.0%(12V及以上)
    - 负载调整率:±1.0%(3.3V/5V)至±0.2%(48V)
    - 启动时间:典型1000ms(230VAC)至2500ms(115VAC)
    - 保持时间:典型16ms(全负载时)
    - 输入电压范围:85~264VAC,120~370VDC
    - 频率范围:47~63Hz
    - 功率因数:典型值>0.95(230VAC)至>0.99(115VAC)
    - 输入效率:典型值80%(3.3V)至89%(24V, 48V)
    - 环境温度:-40℃~+70℃
    - 安全标准:UL62368-1, TUV EN62368-1, EAC TP TC 004, EAC TP TC 020

    产品特点和优势


    HRPG-300系列单输出开关电源模块具有以下特点和优势:
    1. 高效率:内置PFC功能,确保在各种输入电压条件下实现高效能量转换。
    2. 宽输入电压范围:85~264VAC的宽输入电压范围,使模块能够适应不同地区的电网条件。
    3. 高可靠性:通过严格的测试标准(如TUV EN62368-1)认证,具备优秀的安全性和稳定性。
    4. 远程控制功能:可通过RC+和RC-引脚实现远程启停控制,方便系统集成。
    5. 低纹波噪声:优异的纹波抑制能力,确保输出电压的稳定性。

    应用案例和使用建议


    应用案例
    HRPG-300系列广泛应用于工业自动化设备、医疗仪器、通信设备等领域。例如,在自动化生产线中作为控制系统的核心电源部分,确保生产过程的稳定运行;在通信基站中提供可靠的电力供应,支持基站设备正常工作。
    使用建议
    1. 负载连接:确保每个输出电压对应的负载连接稳定,避免纹波噪声过大。
    2. 远程控制线连接:为避免干扰,建议将RC+和RC-信号线与主电路线扭绞在一起。
    3. 温度监控:定期检查电源模块的工作温度,确保其在安全范围内工作。

    兼容性和支持


    - 兼容性:HRPG-300系列与常见的工业标准接口兼容,可直接连接标准负载设备。
    - 技术支持:厂商提供全面的技术支持服务,包括安装指导、故障排查及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在允许范围内,确认负载连接是否稳定。 |
    | 故障保护触发 | 检查是否有短路或过载情况,如发现异常及时处理。 |

    总结和推荐


    综上所述,HRPG-300系列单输出开关电源模块是一款高性能、高可靠性的电源解决方案,特别适合需要稳定、高效电源供应的工业应用场景。其宽输入电压范围、高效率、强抗干扰能力和完善的远程控制功能使其在市场上具有很高的竞争力。我们强烈推荐这款产品给需要高性能电源的用户。
    请注意,以上内容基于您提供的技术手册进行了详细的整理和编写,确保内容的准确性和完整性。

HRPG-300-15参数

参数
电压-输出3 -
电流-输出1 22A
电流-输出2 -
输出数量 1
最大输入电压 264V(AC),370V(DC)
负载调节 0.5%
电压-输出1 15V
电压-输出4 -
输出功率 330W
电压-输出2 -
最小输入电压 85V(AC),120V(DC)
长*宽*高 199mm*105mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRPG-300-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRPG-300-15 HRPG-300-15数据手册

HRPG-300-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
