NED-50B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 2 85V(AC),120V(DC) 264V(AC),370V(DC) 24V 5V 底座安装 129mm*98mm*38mm
供应商型号:
供应商:
标准整包数: 0

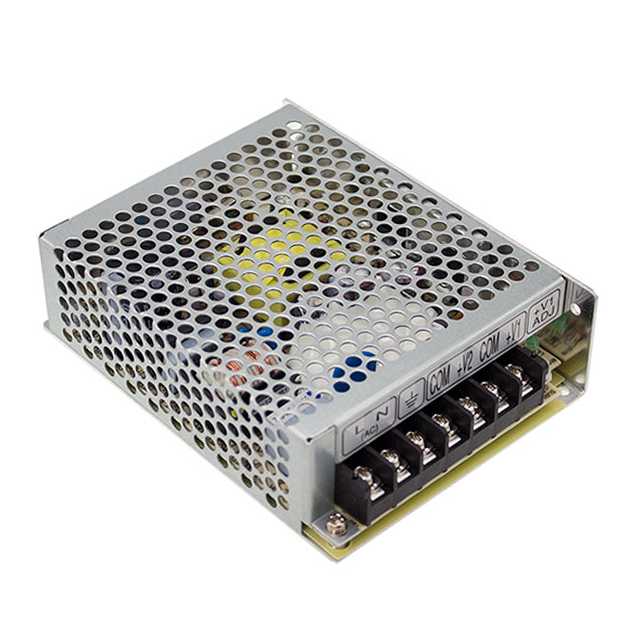

MEAN WELL/台湾明纬 开关电源 NED-50B

NED-50B概述

    NED-50系列50W双输出开关电源技术手册

    产品简介


    NED-50系列是一款50W的双输出开关电源,设计用于广泛的应用场景。它提供两路独立的直流输出电压(5V和12V),可以满足不同负载需求。此电源适用于工业控制、通讯设备、自动化设备以及其他需要稳定可靠电源供应的场合。

    技术参数


    - 型号: NED-50系列
    - 输入电压范围: 85 ~ 264VAC (120 ~ 370VDC)
    - 频率范围: 47 ~ 63Hz
    - 额定电流:
    - NED-50A: 6A (5V), 2A (12V)
    - NED-50B: 6A (5V), 2A (24V)
    - 输出功率: 54W (NED-50A), 53.6W (NED-50B)
    - 输出调整范围:
    - NED-50A: 5V (4.75 ~ 5.5V), 12V (5.75 ~ 6.75V)
    - NED-50B: 5V (4.75 ~ 5.5V), 24V (23 ~ 28.5V)
    - 效率: 79% (NED-50A), 82% (NED-50B)
    - 纹波与噪声:
    - NED-50A: 80mVp-p (5V), 120mVp-p (12V)
    - NED-50B: 80mVp-p (5V), 200mVp-p (24V)
    - 过压保护: 通过EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-1认证
    - 过流保护: 自动恢复的关闭输出模式

    产品特点和优势


    NED-50系列具有多种显著的优势:
    1. 高效能: 高达82%的效率,保证了出色的能量转换性能。
    2. 宽电压输入范围: 85 ~ 264VAC的输入电压范围,适应各种电源环境。
    3. 双输出设计: 同时提供5V和12V(NED-50A)或5V和24V(NED-50B)两种输出电压,适合多负载需求。
    4. 高可靠性: 拥有强大的过压和过流保护机制,确保长期运行的稳定性。
    5. 紧凑设计: 体积小,便于集成到各种设备中。

    应用案例和使用建议


    应用案例:
    NED-50系列被广泛应用于工业自动化控制系统、通讯基站设备、监控系统以及医疗设备中,为其提供稳定的电源供应。
    使用建议:
    - 在选择电源模块时,应根据具体的应用需求来决定所需的输出电压和电流等级。
    - 考虑到散热问题,建议安装在通风良好的环境中。
    - 使用过程中应定期检查电源的纹波与噪声水平,以确保长期稳定的工作状态。

    兼容性和支持


    NED-50系列已获得多项安全标准认证(如UL60950-1, CB(IEC60950-1)),保证了在不同国家和地区市场的合规性。同时,制造商提供详尽的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,调整输出调节旋钮。 |
    | 纹波与噪声过大 | 检查电源线路是否有干扰源,必要时添加滤波电路。 |
    | 过热现象 | 确保散热条件良好,适当降低负载。 |

    总结和推荐


    NED-50系列是一款高性能、高可靠性的开关电源,适合各种工业应用场合。它的高效、宽电压输入范围、双输出设计及强大的保护机制使其在市场上具备极强的竞争优势。强烈推荐给需要稳定电源供应的各种工业和通信设备应用。

NED-50B参数

参数
最小输入电压 85V(AC),120V(DC)
电压-输出3 -
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
输出功率 -
电流-输出2 -
电流-输出1 -
输出数量 2
电压-输出2 24V
电压-输出1 5V
负载调节 -
长*宽*高 129mm*98mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

NED-50B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NED-50B NED-50B数据手册
