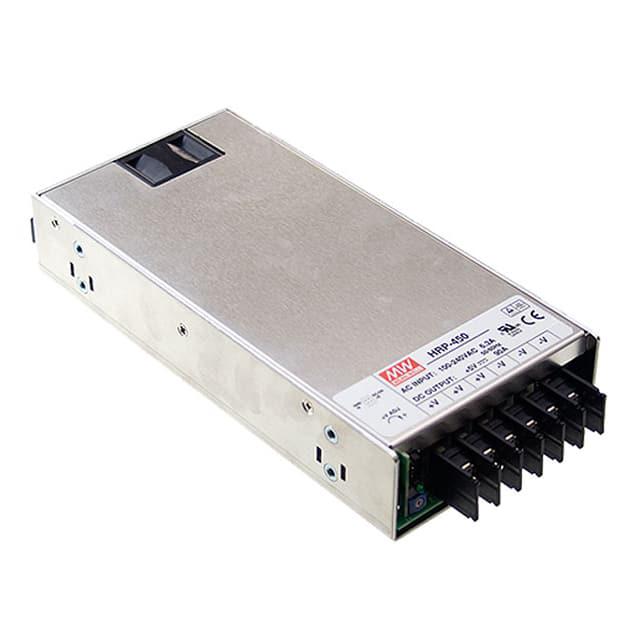

HRP-450-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 450W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 0.5% 12.5A 36V 底座安装 218mm*105mm*41mm
供应商型号: TW-HRP-450-36
供应商: 国内现货
标准整包数: 1

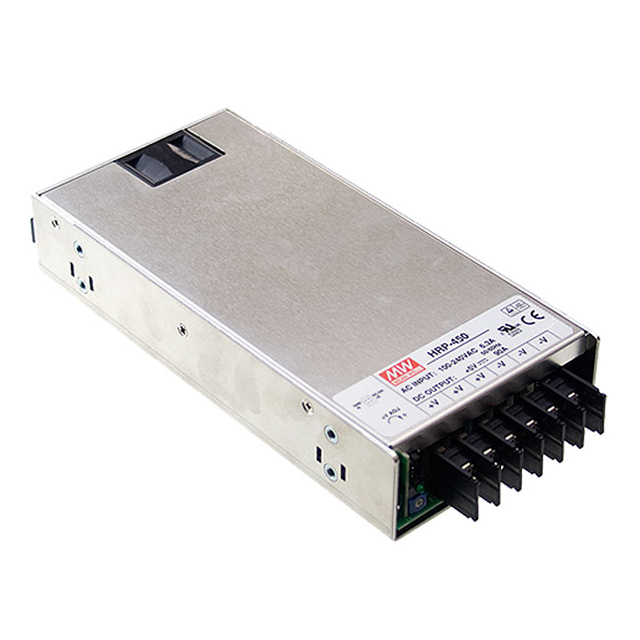

MEAN WELL/台湾明纬 开关电源 HRP-450-36

HRP-450-36概述

    HRP-450系列电源模块技术手册

    产品简介


    HRP-450系列是高性能单输出电源模块,集成了功率因数校正(PFC)功能,适用于广泛的应用场景,包括工业控制、通讯设备、医疗器械等。该系列提供多种电压和电流选择,满足不同负载需求。

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 3.3V, 5V, 7.5V, 12V, 15V, 24V, 36V, 48V |
    | 额定电流 | 90A, 90A, 60A, 37.5A, 30A, 18.8A, 12.5A, 9.5A |
    | 额定功率 | 297W, 450W, 450W, 450W, 450W, 451.2W, 450W, 456W |
    | 纹波与噪声 | 80mVp-p, 100mVp-p, 120mVp-p, 150mVp-p, 150mVp-p, 240mVp-p, 240mVp-p |
    | 调压范围 | 2.8 ~ 3.8V, 4.3 ~ 5.8V, 6.8 ~ 9V, 10.2 ~ 13.8V, 13.5 ~ 18V, 21.6 ~ 28.8V, 28.8 ~ 39.6V, 40.8 ~ 55.2V |
    | 电压精度 | ±2.0%, ±2.0%, ±2.0%, ±1.0%, ±1.0%, ±1.0%, ±1.0%, ±1.0% |
    | 线性调节率 | ±0.5%, ±0.5%, ±0.5%, ±0.3%, ±0.3%, ±0.2%, ±0.2%, ±0.2% |
    | 负载调节率 | ±1.0%, ±1.0%, ±1.0%, ±0.5%, ±0.5%, ±0.5%, ±0.5%, ±0.5% |
    | 上升时间 | 1000ms, 100ms/230VAC; 2500ms, 100ms/115VAC |
    | 保持时间 | 16ms/230VAC; 16ms/115VAC |
    | 工作温度范围 | -40 ~ +70°C |
    | 交流输入范围 | 85 ~ 264VAC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.95/230VAC, >0.99/115VAC |
    | 输入效率 | 80%, 83% |

    产品特点和优势


    1. 高效率:HRP-450系列的输入效率高达83%,能有效降低能耗。
    2. 宽输入电压范围:85 ~ 264VAC,适用于多种输入电压环境。
    3. 高可靠性:通过多项安全标准认证,包括UL62368-1、TUV EN62368-1等。
    4. 强大的保护功能:内置过温、过流、过压保护,确保系统稳定运行。
    5. 远程感应补偿:补偿线路上的电压降,最高可达0.5V。

    应用案例和使用建议


    - 工业控制:可用于各种自动化设备的电源供应,提供稳定可靠的电力支持。
    - 通讯设备:适用于通信基站和数据中心,确保设备长时间稳定运行。
    - 医疗设备:在医疗设备中提供精确稳定的电源,保障设备正常运作。
    使用建议:
    1. 确保散热良好:避免高温环境下使用,必要时可增加散热片。
    2. 正确连接远程感应:按照手册指示正确连接远程感应回路,以补偿线路电压降。

    兼容性和支持


    HRP-450系列具有良好的兼容性,可以方便地集成到现有系统中。厂家提供全面的技术支持,包括安装指导、故障排除等服务。

    常见问题与解决方案


    1. 问题:电源输出不稳定
    解决方案:检查输入电压是否在规定范围内,检查负载是否超过额定值。
    2. 问题:电源过热
    解决方案:确保良好的散热环境,增加散热片或风扇。

    总结和推荐


    HRP-450系列电源模块以其高效的性能、宽泛的工作范围和卓越的安全特性,成为市场上极具竞争力的产品。适合广泛应用于工业控制、通信设备、医疗器械等领域。对于需要稳定电源供应的应用场景,强烈推荐使用HRP-450系列电源模块。

HRP-450-36参数

参数
电流-输出2 -
电压-输出2 -
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
电流-输出1 12.5A
电压-输出3 -
电压-输出1 36V
输出数量 1
负载调节 0.5%
最小输入电压 85V(AC),120V(DC)
输出功率 450W
长*宽*高 218mm*105mm*41mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRP-450-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRP-450-36 HRP-450-36数据手册

HRP-450-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
