UHP-500-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 501.6W开关电源, 48V 直流输出电压 10.45A输出电流, 1输出点
供应商型号: TW-UHP-500-48
供应商: 国内现货
标准整包数: 1

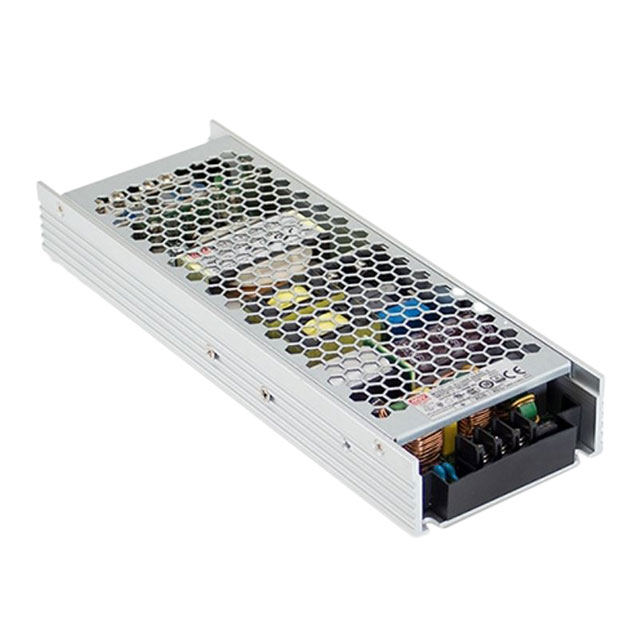

MEAN WELL/台湾明纬 开关电源 UHP-500-48

UHP-500-48概述


    产品简介


    UHP-500系列是一款500W单输出薄型电源,专为工业自动化机械、工业控制系统、机械设备、电子仪器和LED显示应用设计。该系列采用紧凑的31mm低轮廓设计,能够适应广泛的工作电压范围(90-264VAC),提供多种输出电压选择,适用于不同需求的应用场景。

    技术参数


    - 输出功率:500W
    - 输入电压范围:90-264VAC
    - 输出电压范围:
    - 4.2V至5.5V(±0.5%)
    - 12V(±0.3%)
    - 15V(±0.3%)
    - 24V(±0.3%)
    - 36V(±0.3%)
    - 48V(±0.5%)
    - 效率:最高可达95%
    - 工作温度范围:-20℃至70℃
    - 保护功能:短路保护、过载保护、过压保护、过温保护
    - 电磁兼容性:符合EN55032、GB/T9254标准
    - 隔离耐压:输入到输出3.75kVAC,输入到地2kVAC,输出到地1.25kVAC
    - 隔离电阻:100MΩ(输入到输出、输入到地、输出到地)

    产品特点和优势


    UHP-500系列具有以下显著特点和优势:
    1. 低轮廓设计:仅31mm的低轮廓设计使得它非常适合空间受限的应用场合。
    2. 高效率:高达95%的转换效率可以减少能源消耗并降低运行成本。
    3. 全范围输入电压:支持90-264VAC宽泛的输入电压范围,适应不同的电网条件。
    4. 多种输出电压选择:提供多种电压选择以满足各种设备需求。
    5. 高可靠性:集成全面的保护功能,确保长期稳定运行。
    6. 紧凑尺寸:适合多种设备安装,提高系统集成度。

    应用案例和使用建议


    UHP-500系列适用于各种工业自动化、机械设备、电子仪器及LED显示屏应用。以下是具体的应用案例及使用建议:
    - 工业自动化机械:可以用于各类控制面板、伺服驱动器和传感器供电,提高系统的可靠性和稳定性。
    - LED显示应用:适用于大型广告牌、监控中心等场景,提供稳定的电力供应。
    - 机械设备:特别适用于需要长时间稳定运行的机械设备,如工厂自动化流水线。
    使用建议:
    1. 安装位置:建议将UHP-500系列安装在通风良好的位置,避免高温影响。
    2. 冷却措施:在环境温度较高时,可增加散热铝板以提升热管理效果。
    3. 保护措施:配置外部熔断器或保险丝,以防异常情况下的电流冲击。

    兼容性和支持


    - 兼容性:与各类控制器、传感器、LED显示屏和其他电子设备兼容。
    - 技术支持:提供3年的保修期,并附带详尽的技术文档和应用指南。
    - 认证标准:符合UL60950-1、TUV EN60950-1、CCC GB4943等多项国际安全标准。

    常见问题与解决方案


    1. 问题:设备在低温环境下启动困难。
    - 解决方案:确认设备的输入电压范围,确保环境温度不超过设备的工作范围。
    2. 问题:设备出现过热现象。
    - 解决方案:检查散热装置是否正常工作,必要时增加额外的散热措施。
    3. 问题:设备频繁重启。
    - 解决方案:检查输入电压是否稳定,如有波动,可加装稳压器。

    总结和推荐


    UHP-500系列凭借其高效率、宽输入电压范围、多样化的输出电压选择及丰富的保护功能,在工业自动化、机械设备及LED显示等领域展现出卓越的性能。其低轮廓设计和紧凑尺寸使其成为空间有限场合的理想选择。对于需要高可靠性电力供应的应用场景,UHP-500系列是一个值得信赖的产品。
    综上所述,我们强烈推荐UHP-500系列作为各类工业自动化和机械设备的电源解决方案。

UHP-500-48参数

参数
输出功率 502W
电压-输出3 -
输出数量 1
电压-输出1 48V
负载调节 0.5%
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
电流-输出2 -
最小输入电压 90V(AC),127V(DC)
电流-输出1 10.45A
电压-输出2 -
长*宽*高 232mm*81mm*31mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

UHP-500-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 UHP-500-48 UHP-500-48数据手册

UHP-500-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 416
库存: 451
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 416
