GSM06E24-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬

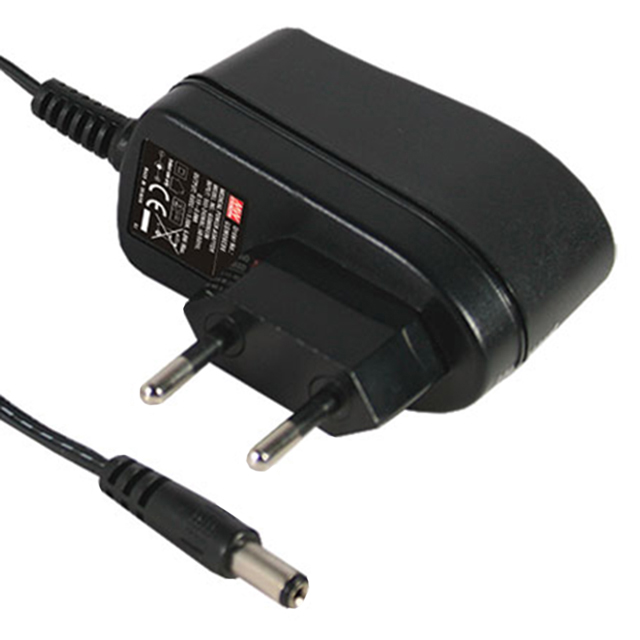

产品描述: Mean Well 电源适配器 GSM06E系列, 24V 直流输出, 250mA输出, 典型值 C插头
供应商型号: SCE-GSM06E24-P1J
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GSM06E24-P1J

GSM06E24-P1J概述

    GSM06E 系列绿色医疗电源适配器技术手册

    产品简介


    产品名称: GSM06E 系列绿色医疗电源适配器
    型号编码: GSM06E05-P1J, GSM06E06-P1J, GSM06E07-P1J, GSM06E09-P1J, GSM06E12-P1J, GSM06E15-P1J, GSM06E18-P1J, GSM06E24-P1J
    额定功率: 6W
    插头类型: 2 针 AC 插头,符合欧洲标准
    主要功能:
    - 提供稳定可靠的 6W 输出
    - 绿色环保设计,满足医疗设备需求
    - 支持多种输出电压:5V、6V、7.5V、9V、12V、15V、18V 和 24V
    - 低泄漏电流,小于 50μA/264VAC
    - 极低的空载功耗,低于 0.3W
    - 满足国际医疗安全标准,通过 TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 认证
    应用领域:
    - 医疗仪器(如血糖计、血压计)
    - 便携式医疗设备
    - 标准医疗装置
    - 实验室设备

    技术参数


    | 参数 | 规格 |

    | 输出电压范围 | 5V, 6V, 7.5V, 9V, 12V, 15V, 18V, 24V |
    | 额定电流 | 1.2A (5V), 1A (6V), 0.8A (7.5V), 0.66A (9V), 0.5A (12V), 0.4A (15V), 0.33A (18V), 0.25A (24V) |
    | 输出纹波与噪声 | 50mVp-p (5V, 6V), 80mVp-p (7.5V, 9V), 100mVp-p (12V), 120mVp-p (15V), 150mVp-p (18V), 180mVp-p (24V) |
    | 电压波动 | ±5.0% |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±3.0% (5V, 6V, 7.5V, 9V), ±2.0% (12V, 15V, 18V, 24V) |
    | 功率效率 | 68% (5V), 74% (6V, 7.5V, 9V), 76% (12V), 77% (15V), 79% (18V), 82% (24V) |
    | 输入电压范围 | 85-264VAC |
    | 频率范围 | 47-63Hz |
    | 温度系数 | ±0.04%/℃ (0-40℃) |
    | 工作温度 | 0-50℃ |
    | 工作湿度 | 20%-90% RH 非冷凝 |
    | 存储条件 | -20-85℃, 10-95% RH 非冷凝 |

    产品特点和优势


    独特功能:
    - 高可靠性: 设计满足医疗应用的严格要求,具备高度可靠性和稳定性。
    - 绿色环保: 采用低功耗设计,减少能源消耗,有助于保护环境。
    - 低泄漏电流: 泄漏电流小于 50μA,确保用户的安全。
    - 低空载功耗: 空载时功耗低于 0.3W,节能效果显著。
    - 宽输入电压范围: 适应全球不同电网环境,适用范围广。
    市场竞争力:
    - GSM06E 系列电源适配器不仅具有高能效和高可靠性,还通过了严格的国际医疗安全认证,能够为医疗设备提供稳定可靠的电源保障。
    - 在面对复杂医疗设备供电需求时,GSM06E 系列凭借其宽泛的输出电压范围和高效的性能表现,成为医疗行业的首选产品。

    应用案例和使用建议


    应用案例:
    - 血糖计: 用于家庭和个人健康监测,需要稳定的电源供应以确保测量结果的准确性。
    - 血压计: 医院及家庭使用的便携式血压计对电源适配器的稳定性有较高要求,GSM06E 系列能够满足这些需求。
    - 实验室设备: 用于科研实验,需长时间稳定运行,GSM06E 系列以其高可靠性和长寿命,能够满足实验室设备的电力需求。
    使用建议:
    - 确保电源适配器的工作温度在 0-50℃ 之间,避免过高或过低温度对设备造成损害。
    - 定期检查设备的连接部位,确保没有松动或损坏的情况发生。
    - 避免将设备暴露在高湿度环境中,以防内部电路受损。

    兼容性和支持


    兼容性:
    - GSM06E 系列电源适配器与各种医疗设备高度兼容,适用于不同类型的设备,只需根据需求选择相应的输出电压型号即可。
    - 可提供定制化的连接插头和电缆选项,满足特殊应用需求。
    支持和服务:
    - 厂商提供三年保修服务,确保客户在使用过程中得到及时的技术支持。
    - 提供详细的安装手册和技术文档,方便客户进行设备安装和维护。

    常见问题与解决方案


    问题 1:设备无法启动
    - 解决方案: 检查电源线是否正确连接,确认输入电压是否符合设备要求。如仍无法启动,请联系客服。
    问题 2:输出电压不稳定
    - 解决方案: 确认负载情况是否符合设备要求。如仍有异常,请联系技术支持团队进一步诊断。
    问题 3:设备过热
    - 解决方案: 确保设备通风良好,避免遮挡散热孔。若温度持续升高,应立即停止使用并检查是否超出了设备的工作温度范围。

    总结和推荐


    综述:
    GSM06E 系列绿色医疗电源适配器以其高可靠性、低功耗和环保设计,在医疗设备行业中占据领先地位。它适用于多种医疗设备,能够满足复杂的电力需求,并且通过严格的国际安全认证,确保用户的安全和设备的正常运行。
    推荐:
    对于追求高性能、高可靠性的医疗设备制造商和用户,GSM06E 系列是一个值得信赖的选择。其高效、稳定的表现,使得 GSM06E 成为医疗行业的理想电源解决方案。

GSM06E24-P1J参数

参数
电流-输出1 -
最小输入电压 85V(AC)
输出数量 1
电压-输出2 -
输出功率 6W
电压-输出4 -
电压-输出1 -
电压-输出3 -
电流-输出2 -
最大输入电压 264V(AC)
负载调节 2%
长*宽*高 66mm*32mm*42.5mm
安装方式 墙壁安装
应用等级 医疗级
零件状态 在售
包装方式 盒装,散装

GSM06E24-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM06E24-P1J GSM06E24-P1J数据手册

GSM06E24-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
