QP-150-3A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 146W 4 90V(AC),127V(DC) 264V(AC),370V(DC) 2%,2%,6%,2% 10A 10A 600 mA 12V 3.3V 5V 底座安装 199mm*99mm*50mm
供应商型号: 3703036
供应商: 海外现货
标准整包数: 1

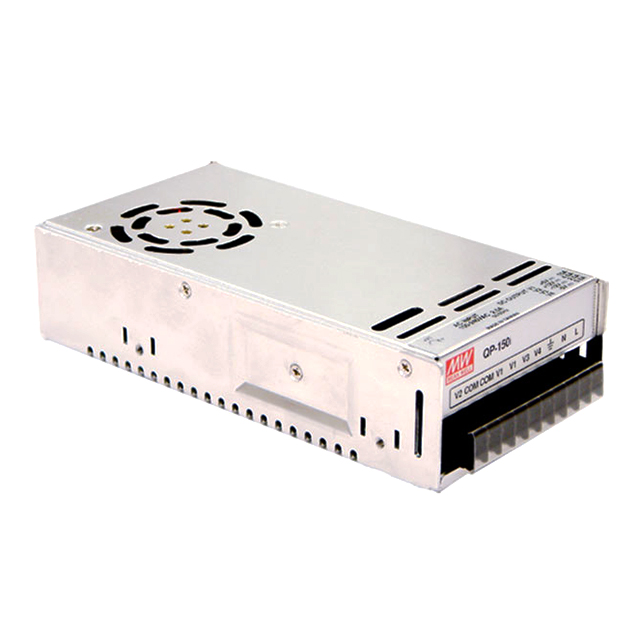

MEAN WELL/台湾明纬 开关电源 QP-150-3A

QP-150-3A概述

    # QP-150系列电源模块技术手册

    一、产品简介


    基本介绍
    QP-150系列是一种具有四路输出的高效电源模块,广泛应用于工业控制、通信设备及自动化系统等领域。此系列产品采用主动功率因数校正(PFC)技术,能够在较宽的工作电压范围内提供稳定的直流输出,且具有过压保护、短路保护和过温保护等功能。
    主要功能
    1. 四路独立输出:每个输出通道具备独立的调节范围,适用于多种负载需求。
    2. 高效率:效率可达76%-78%,显著降低能耗,满足节能标准。
    3. 过载保护:支持高达150%额定输出功率的瞬时过载能力,同时具备故障自恢复功能。
    4. 隔离特性:输入输出之间通过高绝缘电阻和耐压能力实现有效隔离,确保安全性。
    应用领域
    - 工业控制系统
    - 通信设备
    - 医疗电子设备
    - 自动化设备

    二、技术参数


    以下是QP-150系列的主要技术规格:
    | 参数名称 | 技术指标 |

    | 输入电压范围 | 90-264VAC (127-370VDC),频率47-63Hz |
    | 输出电压调整范围 | CH1: 4.75-5.5V, CH2: 3.14-3.63V (不同型号可能有所不同) |
    | 额定功率(最大) | 150W |
    | 输出电流范围 | 各通道根据具体型号不同,典型值为1.2-15A |
    | 效率(典型值) | ≥76% (230VAC条件下) |
    | 输入纹波噪声 | ≤150mVp-p |
    | 工作温度范围 | -10°C至+60°C |
    | 工作湿度范围 | 20%-90%RH(无冷凝) |
    | 储存温度范围 | -20°C至+85°C |
    | 安全标准 | UL60950-1, TUV EN60950-1, EAC TP TC 004 |

    三、产品特点和优势


    独特功能
    1. 多路输出设计:每个输出均提供独立可调电压范围,灵活性强。
    2. 高效率和低功耗:显著提升能源利用率,降低系统发热,延长设备使用寿命。
    3. 高可靠性保护机制:具备过流、过压、过温等多种保护模式,确保运行稳定可靠。
    市场竞争力
    QP-150系列凭借高效的性能表现和灵活的设计方案,在工业及通信行业拥有广泛应用前景。其紧凑型设计和强大的环境适应能力使其成为众多高端应用的理想选择。
    四、应用案例与使用建议
    典型应用
    1. 工业机器人控制单元:通过稳定可靠的电源供应支持高精度运动控制。
    2. 通信基站设备:为基带处理器及射频模块提供多路独立供电,保障设备持续运行。
    3. 医疗成像设备:在复杂电磁环境中仍能保持良好的稳定性。
    使用建议
    - 在高温环境下,需参考“降额曲线”合理设置负载,避免因温度升高导致性能下降。
    - 若存在瞬间大电流冲击的情况,建议配置适当的输入滤波装置以减少干扰。
    五、兼容性与支持
    兼容性
    - 与主流工业控制器和通信协议良好兼容,易于集成到现有系统中。
    - 支持多平台开发环境,便于用户快速进行二次开发。
    厂商支持
    提供长达141.5K小时的平均无故障时间(MTBF),并附带详细的用户手册和技术文档支持,确保长期稳定运行。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动较大 | 检查输入电压是否在正常范围内,更换优质电感电容组件 |
    | 设备无法启动 | 确认接线正确性,检查负载是否符合要求 |
    | 温度过高 | 增加散热措施,如外接风扇或改善机箱通风条件 |
    七、总结与推荐
    综合评估
    QP-150系列以其出色的性能参数、丰富的功能特性和广泛的适用场景,成功跻身高性能电源模块市场前列。特别是在对效率、稳定性要求较高的场合,其表现尤为出色。
    推荐结论
    强烈推荐! QP-150系列非常适合需要高效率、多功能、高安全性的工业及通信应用场景。如果您正在寻找一款兼具可靠性和经济性的电源模块,此产品无疑是最佳选择之一。

QP-150-3A参数

参数
电压-输出3 12V
电压-输出1 5V
负载调节 2%,2%,6%,2%
电压-输出4 600 mA
电流-输出1 10A
最小输入电压 90V(AC),127V(DC)
电压-输出2 3.3V
输出数量 4
最大输入电压 264V(AC),370V(DC)
电流-输出2 10A
输出功率 146W
长*宽*高 199mm*99mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-150-3A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-150-3A QP-150-3A数据手册

QP-150-3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
