首页  >  产品百科  >  QP-200D

QP-200D

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 203W开关电源, 5 V dc, ±12 V dc, ±24 V dc输出电压 3 A, 4 A, 15 A, 700mA输出电流, 4输出点
供应商型号: QP-200D
供应商: Master
标准整包数: 1

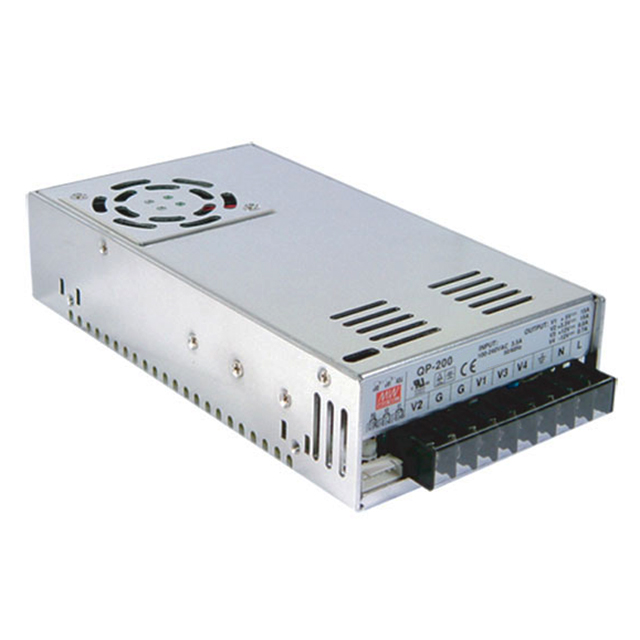

MEAN WELL/台湾明纬 开关电源 QP-200D

QP-200D概述

    QP-200系列四通道电源模块技术手册

    1. 产品简介


    QP-200系列是一款具备高效能的四通道电源模块,提供多路直流输出,支持功率因数校正(PFC)功能,适用于广泛的工业应用场合。本系列模块设计紧凑,具有高效率、高可靠性和宽输入电压范围的特点,是现代电子产品开发的理想选择。主要应用场景包括通信设备、工业控制、医疗设备和测试仪器等领域。

    2. 技术参数


    以下为QP-200系列电源模块的关键技术参数:
    | 参数 | 规格值 |

    | 输入电压范围 | 90 ~ 264VAC 或 127 ~ 370VDC |
    | 频率范围 | 47 ~ 63Hz |
    | 功率因数 | >0.95 @230VAC, >0.98 @115VAC |
    | 效率 | 74% |
    | 持续输出电流 | 3A ~ 20A |
    | 输出电压调节范围 | 3.3V ~ 24V |
    | 线性调整率 | ≤3.0% |
    | 负载调整率 | ≤6.0% |
    | 工作温度 | -10°C ~ +60°C |
    | 储存温度 | -20°C ~ +85°C |
    | 隔离耐压 | 输入与输出:3kVAC |
    | 工作湿度 | 10% ~ 90% RH(非冷凝) |

    3. 产品特点和优势


    - 高效能:采用先进的PFC和PWM控制技术,确保高效率(≥74%),减少能耗。
    - 多重保护机制:内置过温、过流、短路和过压保护功能,确保稳定运行。
    - 宽输入范围:适应全球不同地区的电网电压,无需额外配置。
    - 小型化设计:紧凑尺寸(215mm x 115mm x 50mm),适合空间受限的应用场景。
    - 灵活输出配置:提供多种输出组合,满足多样化的系统需求。

    4. 应用案例和使用建议


    QP-200系列广泛应用于需要多路供电的场合,例如:
    - 通信设备:用于路由器、交换机及无线基站的供电系统。
    - 工业自动化:适用于PLC控制模块、传感器网络及人机界面设备。
    - 医疗设备:适合作为医疗仪器的核心供电模块。
    使用建议:
    - 根据负载特性调整模块的输出电压,以达到最佳效率。
    - 在高温环境中使用时需参考“降额曲线”调整负载,确保可靠性。
    - 注意模块接地良好,避免外部干扰对输出信号的影响。

    5. 兼容性和支持


    - 兼容性:支持主流通信协议及接口标准,如RS-232、RS-485。
    - 认证:符合EN55032(Class B)、EN61000-4、EN60950-1等国际标准,通过TUV、UL认证。
    - 售后服务:提供完整的技术支持和一年质保服务,快速响应客户需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压偏离设定值 | 检查输入电压是否超出范围,调整电压调节器设置。 |
    | 模块过热 | 确保良好通风,降低负载功率。 |
    | 开关故障 | 检查连接线路是否松动,重新焊接。 |

    7. 总结和推荐


    QP-200系列电源模块凭借其卓越的性能、高可靠性及广泛的适用性,在多个行业中展现出显著的技术优势。其紧凑的设计、灵活的配置和强大的保护功能使其成为众多应用场景的理想选择。我们强烈推荐此系列产品用于需要高性能和高可靠性的工业项目中。
    如果您对QP-200系列有任何疑问或需要进一步的技术支持,请随时联系我们的专业团队!

QP-200D参数

参数
电压-输出1 5V
最大输入电压 264V(AC),370V(DC)
输出功率 203W
电流-输出1 15A
负载调节 2%,2%,6%,2%
电压-输出3 24V
最小输入电压 90V(AC),127V(DC)
电压-输出2 12V
电压-输出4 700 mA
电流-输出2 4A
输出数量 4
长*宽*高 215mm*115mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

QP-200D数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-200D QP-200D数据手册

QP-200D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 125.5135
10+ $ 118.2128
20+ $ 116.5248
50+ $ 116.5248
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 125.51
