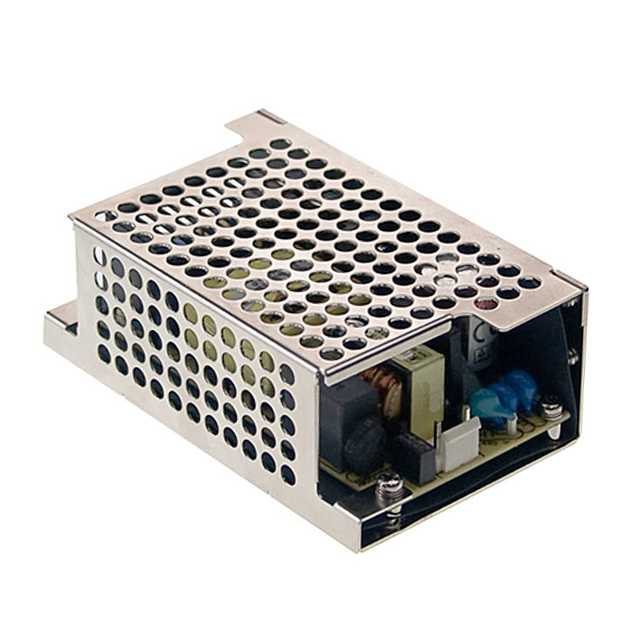

PSC-60B-C

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 59W 2 90V(AC),127V(DC) 264V(AC),370V(DC) 0.5% 750mA 1.4A 27.6V 27.6V 底座安装 103.4mm*62mm*37mm
供应商型号: PSC-60B-C
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 PSC-60B-C

PSC-60B-C概述

    PSC-60系列电源转换器技术手册

    1. 产品简介


    PSC-60系列是一款高效能的直流电源转换器,具备内置电池充电功能(即UPS功能)。该系列电源转换器提供单路输出,能够广泛应用于工业自动化、通信设备、医疗设备、电力系统等需要高可靠性的场合。其主要功能包括稳定的直流输出、电池充电、以及在主电源中断时提供不间断电源支持。

    2. 技术参数


    | 参数名称 | 描述 |

    | 模型 | PSC-60A / PSC-60B |
    | 直流电压 | 27.6V |
    | 额定电流 | CH1: 1.4A, CH2: 0.75A |
    | 电流范围 | CH1: 0 ~ 2.15A, CH2: 0 ~ 4.3A |
    | 额定功率 | 59.34W |
    | 输出 | CH1: 24 ~ 29V, CH2: 12 ~ 15V |
    | 纹波与噪声 | CH1: 240mVp-p, CH2: 120mVp-p |
    | 电压调整范围 | CH1: 24 ~ 29V, CH2: 12 ~ 15V |
    | 线性调整率 | ±1.0% |
    | 负载调整率 | ±0.5% |
    | 上升时间 | ±0.5% |
    | 持续时间 | 800ms/50ms@230VAC, 1600ms/50ms@115VAC |
    | 电压范围 | 90 ~ 264VAC, 127 ~ 370VDC |
    | 频率范围 | 47 ~ 63Hz |
    | 效率 | 84% |
    | 启动电流 | CH1: 28.98 ~ 37.26V, CH2: 14.49 ~ 18.63V |
    | 保护类型 | 持续模式(自动恢复) |

    3. 产品特点和优势


    PSC-60系列电源转换器具有多项独特的功能和优势:
    - 内置电池充电功能:能够在主电源正常工作时为电池充电,在主电源断电时为负载提供电源支持。
    - 高效率:高达84%的效率保证了长时间运行的稳定性。
    - 宽输入电压范围:可适应90到264VAC的输入电压,适用于不同地区的电网标准。
    - 多重保护机制:具备过压保护(OVP)、过流保护(OCP)、过温保护等多种保护功能,确保设备安全稳定运行。
    - 可靠性高:符合EN55032、EN61000-3-2、EN61000-3-3、EN61000-4-2等国际标准,提供全面的安全保障。

    4. 应用案例和使用建议


    PSC-60系列电源转换器非常适合于工业自动化设备、通信设备、医疗设备等需要高可靠性的场合。例如,对于需要后备电源的通信基站,可以将PSC-60系列电源转换器连接至通信设备,并在交流电源中断时为设备提供持续供电。建议在使用时充分考虑其工作温度范围(-20°C到+70°C),并根据环境湿度合理选择安装位置。

    5. 兼容性和支持


    - 兼容性:该电源转换器的输入电压范围较广,兼容多种电网标准。输出端支持多种电压组合,满足不同设备的需求。
    - 支持:制造商提供了详细的使用说明和技术支持服务,能够为用户提供快速响应的技术咨询和维修服务。

    6. 常见问题与解决方案


    - Q: 如何判断电源转换器是否故障?
    - A: 可通过观察面板上的LED指示灯状态来判断。如果LED灯异常闪烁或熄灭,则表示电源转换器可能存在故障。

    - Q: 如何正确设置电池充电电压?
    - A: 可通过调节电源转换器面板上的旋钮来设置电池充电电压。具体设置方法请参考用户手册中的相关章节。

    7. 总结和推荐


    总体来看,PSC-60系列电源转换器凭借其高效的转换效率、宽泛的电压范围、丰富的保护机制以及可靠的应用表现,非常适合用于需要高可靠性的工业和商业环境。我们强烈推荐用户选用这款电源转换器,以提升系统的整体稳定性和可靠性。

PSC-60B-C参数

参数
电压-输出1 27.6V
电流-输出2 750mA
电压-输出4 -
输出功率 59W
电压-输出3 -
负载调节 0.5%
电流-输出1 1.4A
最小输入电压 90V(AC),127V(DC)
输出数量 2
最大输入电压 264V(AC),370V(DC)
电压-输出2 27.6V
长*宽*高 103.4mm*62mm*37mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PSC-60B-C数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PSC-60B-C PSC-60B-C数据手册

PSC-60B-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
