NSD15-48D12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 14.88W 2 18V 72V 1% -12V 12V 通孔安装 50.8mm*38.1mm*9.8mm
供应商型号: NSD15-48D12
供应商: Master
标准整包数: 1

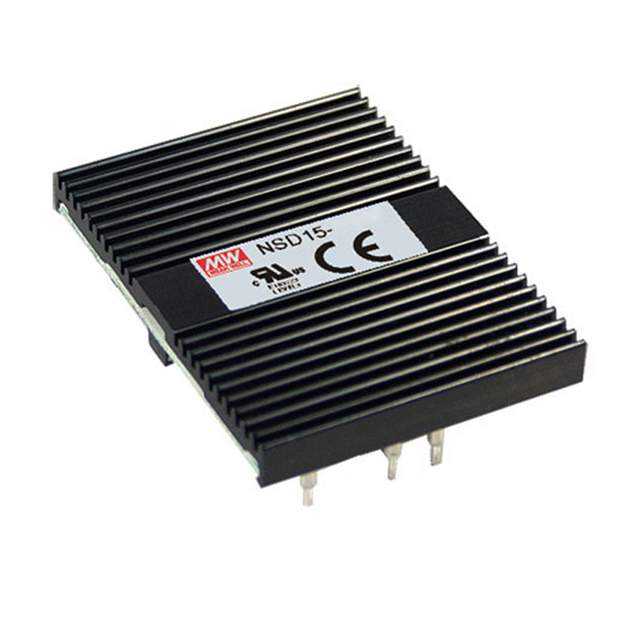

MEAN WELL/台湾明纬 开关电源 NSD15-48D12

NSD15-48D12概述

    NSD15-D系列15W DC-DC调节型双输出模块

    产品简介


    NSD15-D系列是一款高效率、高性能的15W直流到直流调节型双输出模块。该系列产品提供了多种电压输出选项,包括±5V、±12V和±15V,适用于广泛的应用场景,如通信设备、工业控制系统、医疗设备及测试仪器等。

    技术参数


    - 额定输入电压:12VDC
    - 输出电压:
    - ±5V
    - ±12V
    - ±15V
    - 额定电流:
    - ±1.5A(±5V)
    - ±0.62A(±12V)
    - ±0.5A(±15V)
    - 额定功率:15W
    - 负载调整率:
    - ±3.0%(±5V)
    - ±2.5%(±12V)
    - ±2.0%(±15V)
    - 线性调整率:±1.0%
    - 纹波噪声:最大100mVp-p(25%~100%负载)
    - 转换效率:典型值76%
    - 工作温度范围:-25℃~+70℃
    - 存储温度:-40℃~+85℃,湿度最大95%
    - 隔离电压:I/P-O/P: 1.5KVDC
    - 隔离电阻:I/P-O/P: 100M Ohms / 500VDC / 25℃ / 70%RH
    - 启动时间:100ms
    - 过压保护:自动恢复
    - 过载保护:自动恢复

    产品特点和优势


    1. 高可靠性:具备过压保护和过载保护功能,自动恢复,确保长期稳定运行。
    2. 宽电压输入范围:可适应广泛的输入电压范围,增强了产品的灵活性和适用性。
    3. 低纹波和噪声:提供低至100mVp-p的纹波噪声,保证了信号的纯净度。
    4. 高效能:转换效率高达76%,降低了功耗和发热量。
    5. 多种电压输出选项:可以满足不同应用需求,减少系统复杂性。

    应用案例和使用建议


    - 通信设备:用于数据中心、电信基站等设备的电源供应,确保系统的稳定运行。
    - 工业控制系统:适用于自动化生产线、机器人控制系统,提高系统的可靠性和稳定性。
    - 医疗设备:可用于各种医疗设备,如监护仪、超声仪等,保证设备的正常工作。
    使用建议:
    1. 在安装时应考虑散热问题,避免因过热导致模块损坏。
    2. 注意接线正确,特别是极性要区分清楚,防止接反造成短路或损坏设备。
    3. 在选择合适的负载电容时,应根据具体应用场景进行调整,以确保最佳性能。

    兼容性和支持


    - 逻辑兼容性:支持CMOS或开集极TTL逻辑。
    - 控制输入:兼容+5.5VDC最小或开路,最小2.5VDC关闭或短接到PIN2。
    - 制造商支持:提供全面的技术支持和维护服务,包括技术文档、培训和支持热线。

    常见问题与解决方案


    1. 问:启动时间长?
    - 答:可能是因为输入电压不稳或者负载过大,应检查输入电压和负载。
    2. 问:输出电压不稳定?
    - 答:可能是负载电容不合适或者线路接触不良,需要调整负载电容并确保线路连接良好。
    3. 问:过载保护频繁触发?
    - 答:检查负载是否超出额定范围,确认负载电流是否正常。

    总结和推荐


    NSD15-D系列15W直流到直流调节型双输出模块凭借其高效率、高可靠性和广泛的适用性,在多个领域都有着卓越的表现。其独特的过压保护和过载保护功能使其在市场上具有较强的竞争力。对于需要高可靠性、宽输入电压范围和多输出电压选项的应用场合,强烈推荐使用NSD15-D系列模块。

NSD15-48D12参数

参数
电压-输出4 -
电压-输出1 12V
输出数量 2
电压-输出3 -
负载调节 1%
电流-输出2 -
电压-输出2 -12V
最大输入电压 72V
输出功率 14.88W
最小输入电压 18V
电流-输出1 -
长*宽*高 50.8mm*38.1mm*9.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

NSD15-48D12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NSD15-48D12 NSD15-48D12数据手册

NSD15-48D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.686 ¥ 132.8604
10+ $ 14.1264 ¥ 117.4552
20+ $ 13.4179 ¥ 111.5643
50+ $ 13.0486 ¥ 108.4363
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.86
