QP-150B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 150W开关电源, ±5 V dc, ±12 V dc输出电压 2 A, 4 A, 15 A, 600 mA输出电流, 4输出点
供应商型号: 3703040
供应商: 海外现货
标准整包数: 1

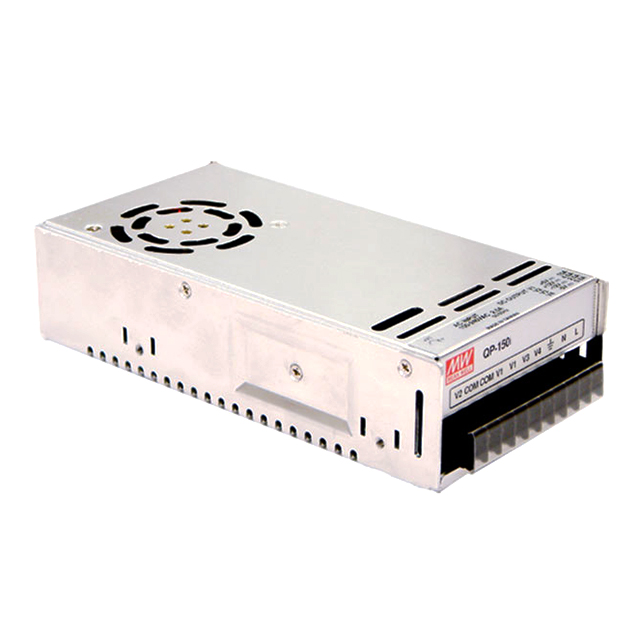

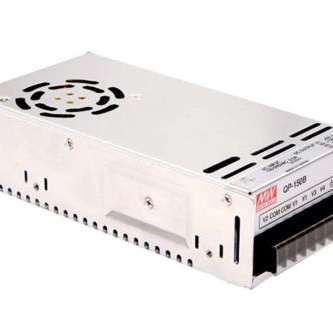

MEAN WELL/台湾明纬 开关电源 QP-150B

QP-150B概述


    产品简介


    QP-150系列电源适配器是一款专为各类电子设备提供稳定直流输出的电源转换设备。该系列产品设计紧凑,具备四个独立的直流输出通道(CH1、CH2、CH3、CH4),分别能够输出5V、12V、-12V、15V等不同电压,最大电流分别可达15A、3A、2A、0.6A。这款电源适配器还配备了主动功率因数校正(PFC)功能,能够实现高效率输出,并满足严格的电磁兼容性要求。其广泛应用于通信设备、工业控制、安防系统等领域。

    技术参数


    - 输入电压范围:90 ~ 264VAC(127 ~ 370VDC)
    - 频率范围:47 ~ 63Hz
    - 额定输入功率:76% 至 78%
    - 冷启动电流:40A(230VAC)
    - 输入电流:1.2A(230VAC)至 2.5A(115VAC)
    - 负载调节率:±3.0% 至 ±6.0%
    - 线性调节率:±1.0% 至 ±2.0%
    - 纹波噪声:100mVp-p 至 150mVp-p
    - 过载保护:自动关机并恢复
    - 过压保护:自动关机并恢复
    - 工作温度范围:-10℃ 至 +60℃
    - 存储温度范围:-20℃ 至 +85℃
    - 安全标准:UL60950-1, TUV EN60950-1, EAC TP TC 004 等

    产品特点和优势


    - 高可靠性:内置过载、过压保护机制,能够确保设备在异常情况下自动断电,保障设备及使用者的安全。
    - 高效率:通过主动功率因数校正(PFC)技术,能将电能转换效率提升至76%到78%,从而减少能量损耗。
    - 良好的适应性:具有广泛的输入电压范围,能够在不同供电条件下正常工作,适用于多种工业环境。
    - 紧凑的设计:尺寸小巧,便于集成安装,适合空间有限的应用场合。
    - 高稳定性:采用先进的电路设计和严格的质量控制体系,确保产品长期稳定可靠运行。

    应用案例和使用建议


    应用案例
    在通信基站中,需要稳定的直流电源以保证设备持续运行。QP-150系列电源适配器可以提供四路独立的直流输出,满足多种不同电压需求,且具有较高的输入电压适应能力。其高效率和可靠的过载保护机制能够确保通信设备在恶劣环境下也能稳定运行。
    使用建议
    1. 在设备连接时,应确保接地良好,避免产生电磁干扰。
    2. 使用过程中应注意散热,避免长时间满负荷运行导致设备过热。
    3. 在选择合适的输入电压时,建议根据实际使用环境进行选型,以确保最佳性能。

    兼容性和支持


    - 兼容性:QP-150系列电源适配器设计符合国际通用标准,可与其他标准电源装置兼容使用。
    - 支持:制造商提供详尽的技术文档和用户手册,同时设有技术支持团队解答客户疑问,为客户提供全面的售后服务。

    常见问题与解决方案


    1. 问题:设备无法启动。
    - 解决方案:检查输入电压是否在规定范围内;确认所有连接插头是否牢固;确保接地线良好。

    2. 问题:设备工作时噪音过大。
    - 解决方案:检查风扇是否运转正常;确认设备是否被遮挡,影响通风散热;确保设备周围无明显阻碍物。
    3. 问题:输出电压不稳定。
    - 解决方案:调整输出电压调节旋钮;检查负载变化情况,是否超出了设备的最大承受范围;确认接线是否有松动或短路现象。

    总结和推荐


    总体而言,QP-150系列电源适配器凭借其高效的电能转换能力和可靠的过载保护机制,是一款非常适合在各类复杂工业环境中应用的电源解决方案。它不仅具备优异的性能表现,而且在安全性和兼容性方面也表现出色。对于需要高性能直流电源的应用场景,我们强烈推荐使用QP-150系列电源适配器。

QP-150B参数

参数
输出功率 150W
电流-输出1 15A
电压-输出1 5V
最小输入电压 90V(AC),127V(DC)
电流-输出2 4A
电压-输出2 12V
输出数量 4
负载调节 2%,6%,6%,2%
电压-输出4 600 mA
最大输入电压 264V(AC),370V(DC)
电压-输出3 -12V
长*宽*高 199mm*99mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QP-150B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 QP-150B QP-150B数据手册
