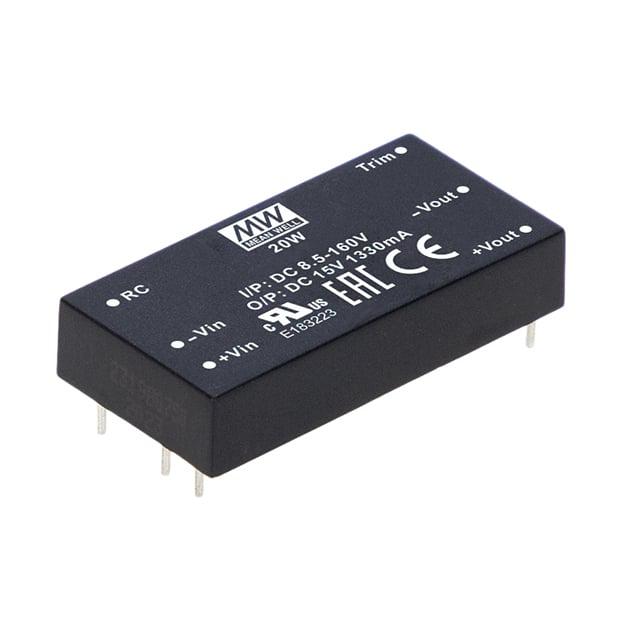

RDDW20UW-24

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 2 24V 160V 8.5V 通孔安装 50.8mm*25.4mm*10.2mm
供应商型号: SCE-RDDW20UW-24
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 RDDW20UW-24

RDDW20UW-24概述


    产品简介


    RSDW20UW 和 RDDW20UW 系列是专为铁路和其他严苛工业环境设计的 20W 模块型 DC-DC 转换器。该系列产品采用 2"x1" 的紧凑尺寸封装,支持广泛的输入电压范围(8.5~160Vdc),具备高效率、高可靠性和宽温度适应性等特点。该转换器适用于铁路系统、通信/数据通信系统、无线网络及工业仪器仪表等多种应用场景,在严苛的环境中表现尤为出色。

    技术参数


    - 输入电压范围: 8.5~160Vdc
    - 输出电压: 单输出模块(5V/12V/15V);双输出模块(±12V/±15V/±24V)
    - 效率: 最高达 89%
    - 隔离电压: 3kVac
    - 温度范围: -40℃~+95℃
    - 湿度范围: 工作 20%~90% RH,存储 -55℃~+125℃,湿度 10%~95% RH
    - 尺寸: 50.8 x 25.4 x 10.2mm (2"x1"x0.4")
    - 重量: 340g(每管)

    产品特点和优势


    RSDW20UW 和 RDDW20UW 系列产品在多个方面展现了卓越的性能:
    - 高可靠性: 高达 89% 的转换效率使得该转换器在运行时能够有效降低能量损耗,减少发热,延长使用寿命。
    - 宽输入电压范围: 支持从 8.5V 到 160Vdc 的超宽输入电压范围,适用于不同供电条件下的需求。
    - 高稳定性: 具备优异的负载调节能力(最高达 ±0.2%),能够在变化的负载条件下提供稳定的输出电压。
    - 防护机制: 包含短路保护、过载保护、过电压保护等多重安全机制,确保长期稳定运行。
    - 适应性强: 适用于各种极端环境条件,包括高振动、重灰尘、极低或极高温度等。

    应用案例和使用建议


    这些转换器广泛应用于铁路系统、通信/数据通信系统、无线网络等领域。以铁路系统为例,它们常用于列车上的电力供应,以确保在各种复杂的运行环境下,电力供应的稳定可靠。
    对于安装和使用,需要根据具体的应用环境来调整外部电容配置,以达到最佳的电磁干扰抑制效果。例如,在测试中,我们推荐使用如下配置:
    - 输入电容:1812 X7R 陶瓷电容
    - 输出电容:铝电解电容(如 KXJ 系列)
    - 频率响应滤波:陶瓷电容(如 TDK Y1 电容)
    此外,为了更好地应对环境影响,建议在安装过程中考虑加装散热装置,尤其是在高温环境下使用时。

    兼容性和支持


    RSDW20UW 和 RDDW20UW 系列与同类铁路行业标准兼容,如 EN50121-3-2。厂家提供三年保修服务,并提供详尽的产品文档和安装指南,方便用户进行安装和维护。有关更多技术支持信息,可访问 [Mean Well 官方网站](https://www.meanwell.com/manual.html) 获取更多帮助。

    常见问题与解决方案


    - 问题: 如何正确设定输出电压?
    - 解决方案: 参考手册中的图1和图2,通过连接相应的电阻器(Rtrim-up 或 Rtrim-down)来调整输出电压。例如,要将5V模块(RSDW20UW-05)的输出电压提升到5.25V,可以按照公式计算所需的外部电阻值。
    - 问题: 在何种条件下需要外部电容?
    - 解决方案: 外部电容主要用于提高电磁兼容性。若需通过 EMC 测试,应在输入端连接铝电解电容(如 KXJ 系列),在输出端连接陶瓷电容(如 TDK Y1 电容)。

    总结和推荐


    总体而言,RSDW20UW 和 RDDW20UW 系列模块型 DC-DC 转换器凭借其高效率、高可靠性及宽工作温度范围,特别适合于要求严格的工业应用场景。无论是铁路、通信还是其他严苛环境下的应用,这些转换器都能提供可靠的电源解决方案。鉴于其全面的技术性能和广泛的应用潜力,强烈推荐使用 RSDW20UW 和 RDDW20UW 系列产品。

RDDW20UW-24参数

参数
输出数量 2
最大输出电压 24V
输出类型 -
最小输出电压 -
功能 -
开关频率 -
最大输入电压 160V
同步整流器 -
最小输入电压 8.5V
拓扑 -
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

RDDW20UW-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 RDDW20UW-24 RDDW20UW-24数据手册

RDDW20UW-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
