GC30E-4P1J

产品分类: 电池
厂牌: MEAN WELL/台湾明纬

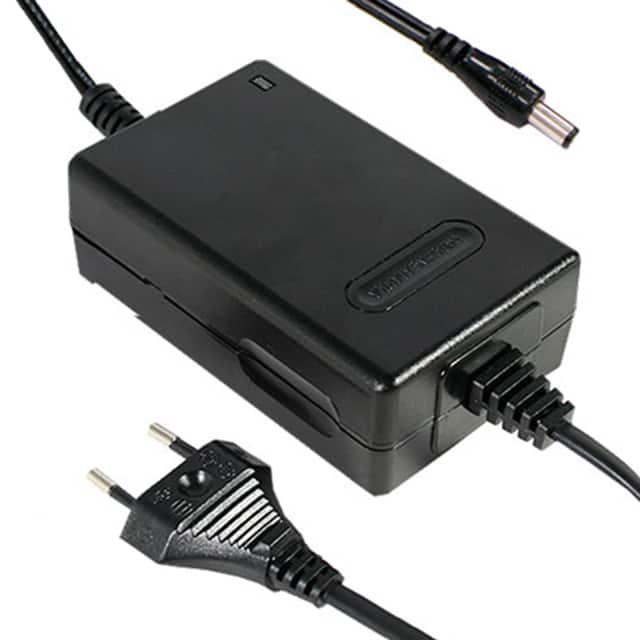

产品描述: 1 14.3V 铅酸,锂离子 铅酸电池,锂离子电池 桌面安装 107.5mm*67mm*36mm
供应商型号: 709-GC30E-4P1J
供应商: Mouser
标准整包数: 1
MEAN WELL/台湾明纬 电池 GC30E-4P1J

GC30E-4P1J概述

    GC30E系列电源适配器技术手册

    一、产品简介


    GC30E系列电源适配器是一种高性能、多功能的充电装置,适用于多种电子设备和电池类型,如铅酸电池(含液态电池、凝胶电池、AGM电池)和锂离子电池(含铁锂和锰锂)。本系列产品具有广泛的电压和电流范围,能够为各种不同的应用场景提供稳定的电力供应。

    二、技术参数


    以下是GC30E系列电源适配器的技术规格和性能参数:
    | 参数名称 | 具体值 |

    | DC电压设置 | 4.2V - 28.6V |
    | 额定电流 | 4A - 1.04A |
    | 电流范围 | 0 - 4A - 0 - 1.04A |
    | 额定功率 | 16.8W - 30W |
    | 输出纹波噪声(最大值) | 50mVp-p - 150mVp-p |
    | 线性调节 | ±1.0% - ±0.5% |
    | 上升时间、保持时间 | 50ms, 16ms |
    | 电压范围 | 90 - 264VAC, 127 - 370VDC |
    | 频率范围 | 47 - 63Hz |
    | 效率(典型值) | 55% - 80% |
    | 输入交流电流 | 1A / 100VAC, 40A / 230VAC |
    | 泄漏电流(最大值) | 0.25mA / 240VAC |
    | 工作温度 | 0°C - +50°C |
    | 工作湿度 | 20% - 90% RH非冷凝 |
    | 存储温度、湿度 | -20°C - +85°C, 10% - 95% RH |
    | 振动 | 10 ~ 500Hz, 2G, 10分钟/次周期,每个轴线60分钟 |

    三、产品特点和优势


    GC30E系列电源适配器具备如下显著特点和优势:
    1. 宽范围适应性:可适配不同类型的电池,包括铅酸电池和锂离子电池,满足多种需求。
    2. 高效率:典型效率高达80%,显著提高能源利用效率。
    3. 良好的稳定性:在全负载下的上升时间和保持时间分别控制在16ms和50ms内,保证设备稳定运行。
    4. 宽温湿度适应:工作温度和湿度范围广泛,适应复杂的工作环境。

    四、应用案例和使用建议


    GC30E系列电源适配器可用于各种电子设备和电池充电,特别适合需要频繁充电的便携式设备。使用时建议注意以下几点:
    1. 选择合适的电压和电流:根据设备要求,选择适当的电压和电流设置,以避免过载或不足的情况。
    2. 保持适当通风:确保电源适配器周围有足够的空间散热,避免因过热而影响使用寿命。
    3. 定期检查连接:确保插头和电缆连接牢固可靠,减少接触不良的风险。

    五、兼容性和支持


    GC30E系列电源适配器通过了多项国际标准认证,包括EN60950-1、EN55014-1 class B、FCC part 15 Class B、EN61000-3-2,3等,与多种电子设备和系统兼容。厂商提供全面的技术支持和售后服务,确保用户在使用过程中得到充分保障。

    六、常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方案:
    1. 输出不稳定:检查输入电压是否稳定,重新插拔插头,确保连接良好。
    2. 电源适配器发热严重:检查设备是否长时间工作未休息,或者周围环境是否通风不良。
    3. 电池无法充满电:确认电池类型和适配器电压是否匹配,查看是否有其他故障或损坏情况。

    七、总结和推荐


    综上所述,GC30E系列电源适配器凭借其宽泛的应用范围、高效稳定的工作表现和良好的兼容性,成为一款优秀的电源解决方案。推荐在需要高效、稳定电源供应的应用场景中使用,能够为用户带来可靠的使用体验。

GC30E-4P1J参数

参数
电池类型 铅酸电池,锂离子电池
标称电压 14.3V
电池数量 1
电池容量 -
化学特性 铅酸,锂离子
电池尺寸 -
长*宽*高 107.5mm*67mm*36mm
安装方式 桌面安装
零件状态 在售
包装方式 盒装

GC30E-4P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电池 MEAN WELL/台湾明纬 GC30E-4P1J GC30E-4P1J数据手册

GC30E-4P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
