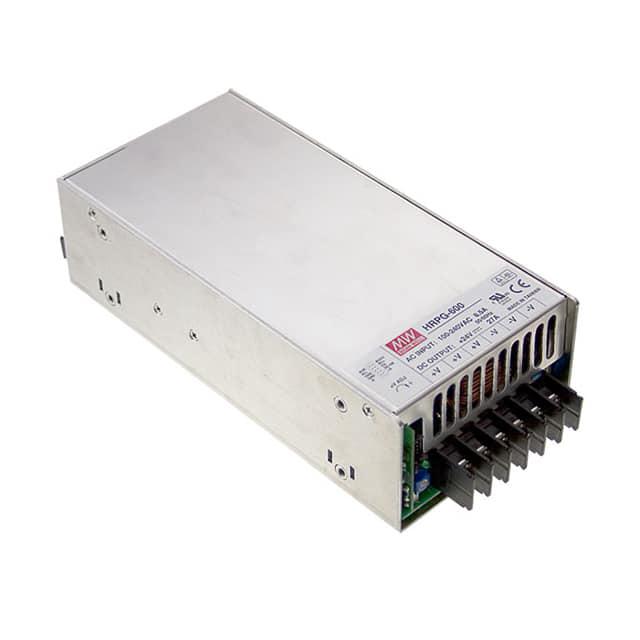

HRPG-600-5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 600W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 1% 120A 5V 底座安装 218mm*105mm*63.5mm
供应商型号: TW-HRPG-600-5
供应商: 国内现货
标准整包数: 1

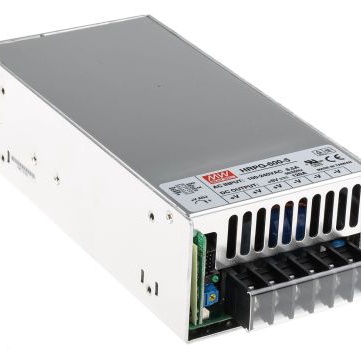

MEAN WELL/台湾明纬 开关电源 HRPG-600-5

HRPG-600-5概述


    产品简介


    HRPG-600系列是一款具有功率因数校正(PFC)功能的单输出电源模块,提供从3.3V到48V的多种电压等级选择,覆盖从3.3V到48V的广泛电压范围,最大输出电流分别为120A、120A、80A、53A、43A、27A、17.5A和13A,适用于各种高功率需求的应用场合。此系列产品特别适合需要高效、高稳定性和广泛适用性的应用场景,例如工业自动化、通信设备、数据中心、测试仪器等。

    技术参数


    | 规格 | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 36V | 48V |
    |
    | 额定电压 | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 36V | 48V |
    | 额定电流 | 120A | 120A | 80A | 53A | 43A | 27A | 17.5A | 13A |
    | 输出电流范围 | 0 ~ 120A | 0 ~ 120A | 0 ~ 80A | 0 ~ 53A | 0 ~ 43A | 0 ~ 27A | 0 ~ 17.5A | 0 ~ 13A |
    | 额定功率 | 396W | 600W | 600W | 636W | 645W | 648W | 630W | 624W |
    | 纹波与噪声(最大值) | 100mVp-p | 100mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p |
    | 输出电压调整范围 | 2.8 ~ 3.8V | 4.3 ~ 5.8V | 6.8 ~ 9V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 28.8 ~ 39.6V | 40.8 ~ 55.2V |
    | 电压容差 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
    | 线路调节率 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% |
    | 负载调节率 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |

    产品特点和优势


    - 高效率:最高达到89%,确保在不同负载下的能源利用率最大化。
    - 宽输入电压范围:85 ~ 264VAC或120 ~ 370VDC,适应广泛的输入电源条件。
    - 高性能功率因数校正(PFC):有效减少谐波污染,提高电能质量。
    - 紧凑设计:尺寸仅为218x105x63.5mm,适用于空间受限的应用环境。
    - 出色的过温保护和短路保护:内置自动恢复的过流限流和短路保护功能,提高系统稳定性。
    - 远程控制和遥感补偿:通过遥控信号实现灵活控制,并通过远程遥感补偿线路上的电压降,提升系统精度。

    应用案例和使用建议


    HRPG-600系列广泛应用于工业自动化、数据中心、通信设备及测试仪器等领域。对于工业自动化领域,可以利用其稳定性和可靠性来驱动伺服电机、传感器等设备。在数据中心中,HRPG-600可以为服务器提供可靠的电力供应。在通信设备方面,可以用于基站电源和网络设备。根据技术手册,当使用并联方式运行时,需要保持各单元之间的输出电压差异小于2%,且总输出电流不应超过各单元额定电流之和的90%。在并联操作时,必须使用短而粗直径的导线连接电源和负载,以确保稳定供电。

    兼容性和支持


    HRPG-600系列电源符合国际安全标准(如UL60950-1、TUV EN60950-1),并且通过了EAC认证,保证了在全球市场的广泛应用。此外,其电磁兼容性(EMC)满足EN55032(CISPR32)Class B、EN61000-3-2/-3和EAC TP TC 020标准,确保产品在各种复杂电磁环境中稳定工作。制造商提供了全面的技术支持和服务,包括但不限于用户指南、故障排除手册和在线技术支持,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | PSU无法启动 | 检查输入电压是否在正常范围内,确认所有连接正确。 |
    | 输出电压不稳定 | 检查负载是否在正常范围内,确认电源与负载之间连线正确。 |
    | 输出电流异常 | 检查电路是否出现短路或开路,确认输出电流传感器功能正常。 |
    | 过热报警 | 检查散热器是否堵塞,降低负载或增强散热措施。 |

    总结和推荐


    综上所述,HRPG-600系列电源凭借其卓越的效率、宽泛的输入电压范围、高性能的功率因数校正(PFC)以及广泛的适配性,在众多应用领域中表现出色。特别是其紧凑的设计和强大的保护功能使其成为高可靠性和高效率应用的理想选择。因此,我强烈推荐使用HRPG-600系列电源产品。

HRPG-600-5参数

参数
输出数量 1
电压-输出3 -
电压-输出1 5V
电压-输出2 -
负载调节 1%
电压-输出4 -
输出功率 600W
最小输入电压 85V(AC),120V(DC)
最大输入电压 264V(AC),370V(DC)
电流-输出1 120A
电流-输出2 -
长*宽*高 218mm*105mm*63.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HRPG-600-5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 HRPG-600-5 HRPG-600-5数据手册

HRPG-600-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
