PD-45A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 2 90V(AC),127V(DC) 264V(AC),370V(DC) 3%,4% 2A 3.2A 12V 5V 底座安装 127mm*76mm*28mm
供应商型号: PD-45A
供应商: 国内现货
标准整包数: 1

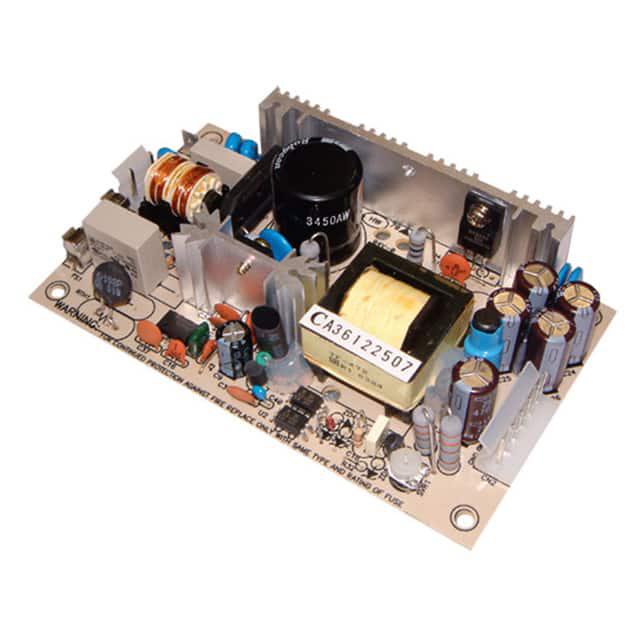

MEAN WELL/台湾明纬 开关电源 PD-45A

PD-45A概述


    产品简介


    PD-45系列 45W 双输出开关电源
    PD-45系列是一款专为工业和商业应用设计的高效能45W双输出开关电源。该电源提供两个独立的输出通道,分别为5V/2A和12V/3.2A,适用于多种电子设备的供电需求。其紧凑的设计和高效的转换率使其成为众多应用的理想选择,例如通信设备、工业自动化控制系统和家庭娱乐系统等。

    技术参数


    - 输入电压范围:90~264VAC 或 127~370VDC
    - 频率范围:47~440Hz
    - 输出电压范围:5V(±4.0%),12V(±7.0%)
    - 输出电流范围:5V: 0.2~2.5A,12V: 0.4~5A
    - 额定功率:45W(自然对流),52W(强制风冷,最小18CFM)
    - 效率:典型值为77%~78%
    - 过压保护:过电压保护电路,自动恢复
    - 过流保护:限流模式,自动恢复
    - 温度系数:在+5V输出上的温度系数为±0.04%/℃
    - 振动测试:10~500Hz,2G,10分钟/周期,每个方向(X、Y、Z轴)60分钟
    - 平均无故障时间:最小288.1K小时
    - 工作温度范围:-10℃~+60℃(需参照“降额曲线”)
    - 工作湿度范围:20%~90%RH,非凝结
    - 存储温度范围:-20℃~+85℃,10%~95%RH
    - 兼容标准:EN55032 (CISPR32) Class B, EN61000-3-2,-3, EN55024, EAC TP TC 020

    产品特点和优势


    1. 高效率:典型效率高达77%~78%,减少了能源损耗,提高了系统整体效能。
    2. 多重保护机制:包括过压保护、过流保护和短路保护,确保长期稳定运行。
    3. 宽电压输入范围:90~264VAC或127~370VDC的输入电压范围,适应广泛的电源环境。
    4. 紧凑设计:尺寸仅为1277628mm(长宽高),重量仅0.2kg,方便安装和集成。
    5. 高可靠性:MTBF达到288.1K小时,远超一般电源产品的可靠性标准。

    应用案例和使用建议


    应用案例
    PD-45系列电源广泛应用于通信设备、工业自动化控制系统、医疗设备及家庭娱乐系统等领域。例如,在一个工业控制系统中,PD-45系列可以同时为多个传感器和执行机构供电,满足不同负载的需求。
    使用建议
    - 散热管理:在高负荷工作条件下,建议使用强制风冷以保持良好的散热效果。
    - 避免过载:使用时注意不要超过其额定功率,避免因过载导致损坏。
    - 环境条件:确保工作温度在-10℃到+60℃范围内,避免极端高温或低温环境下使用。

    兼容性和支持


    - 输入连接器:AC输入连接器为Molex 5277-02或等效品,DC输出连接器为Molex 5273-06或等效品。
    - 制造商支持:提供详尽的技术文档和售后支持,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    1. 问题:电源启动困难
    - 解决办法:检查输入电源是否符合规定的电压范围,并确保连接正确。
    2. 问题:输出电压不稳定
    - 解决办法:检查负载是否过载,并确保输入电源稳定。如仍存在问题,检查电源内部电容器是否损坏。
    3. 问题:电源出现异常噪音
    - 解决办法:可能是风扇损坏或内部组件老化,建议联系专业维修人员进行检查和更换。

    总结和推荐


    综上所述,PD-45系列45W双输出开关电源凭借其高效、稳定和可靠的性能,成为许多工业和商业应用的首选电源解决方案。其广泛的电压输入范围、多重保护机制以及高可靠性使其在各种环境中都能表现出色。总体来说,我们强烈推荐PD-45系列电源作为高质量的供电选择,尤其适合对可靠性要求较高的应用场合。

PD-45A参数

参数
电流-输出1 3.2A
输出数量 2
电压-输出4 -
输出功率 40W
电压-输出1 5V
最小输入电压 90V(AC),127V(DC)
电流-输出2 2A
电压-输出2 12V
负载调节 3%,4%
最大输入电压 264V(AC),370V(DC)
电压-输出3 -
长*宽*高 127mm*76mm*28mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PD-45A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PD-45A PD-45A数据手册

PD-45A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ ¥ 70.15
27+ ¥ 68.93
45+ ¥ 67.1
328+ ¥ 64.05
库存: 60
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 631.35
