ISI-501-224B

产品分类: 逆变器
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源逆变器, 21 → 30V 直流输入, 500W连续输出功率, 230V 交流输出, 最低温度-20°C
供应商型号: 709-ISI501-224B
供应商: Mouser
标准整包数: 1

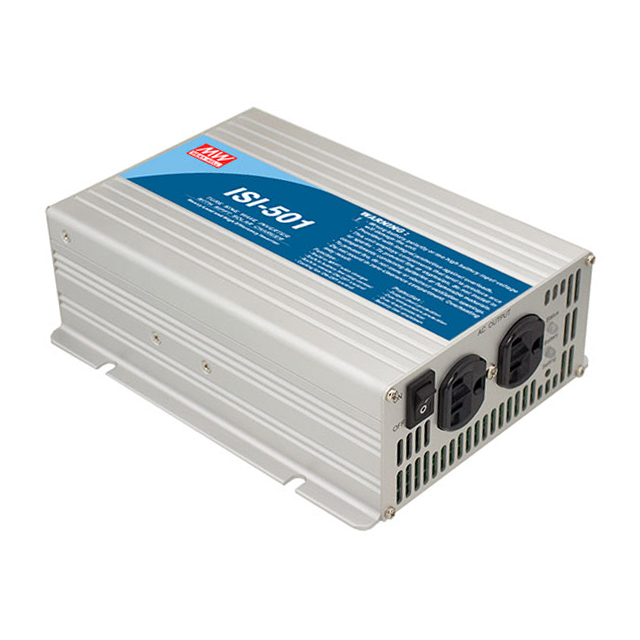

MEAN WELL/台湾明纬 逆变器 ISI-501-224B

ISI-501-224B概述

    500W True Sine Wave DC-AC Inverter with MPPT Solar Charger ISI-501 Series

    1. 产品简介


    500W True Sine Wave DC-AC逆变器结合了MPPT太阳能充电器的ISI-501系列是专为需要高效电源转换和太阳能充电解决方案的应用而设计的。它能够将直流电(DC)转换成交流电(AC),并在各种电压和电流环境下提供稳定可靠的输出。该系列产品包括多个型号(ISI-501-112□、ISI-501-124□、ISI-501-148□、ISI-501-212□、ISI-501-224□、ISI-501-248□),适用于不同电池电压和功率需求。

    2. 技术参数


    - 最大输出功率:500W,短时(60秒)可达到550W;瞬态浪涌功率可达1000W,持续30个周期。
    - 波形类型:真正正弦波,总谐波失真(THD)<3%。
    - 频率范围:50/60Hz可选,精度±0.1Hz。
    - 交流电压调节:额定值的±3%。
    - 无负载电流:典型值为0.63A。
    - 电池电压范围:12V(10.5~15VDC)、24V(21~30VDC)、48V(42~60VDC)。
    - 效率:最高可达88%,在不同功率条件下保持较高效率。
    - 输入保护:包括过载保护(60秒内可承受110%负荷)、过温保护等。
    - 充电电流:40A2(112, 212型号),40A1,20A1等。
    - MPPT充电效率:最高可达98%。
    - 工作温度:-20°C到+40°C,最高可承受100%负荷。
    - 湿度范围:98%非冷凝状态。
    - 环境标准:符合FCC Part 15 Class B,EAC TP TC 020,EN61000-4-2,3,8等。

    3. 产品特点和优势


    ISI-501系列的特点在于其高效率、高可靠性以及多功能性。特别是在低电压和大功率应用场合,如户外露营、房车、船舶等。通过先进的MPPT算法,ISI-501能够最大化太阳能充电效率,确保用户在任何情况下都能获得最佳的电力供应。

    4. 应用案例和使用建议


    ISI-501系列适用于多种应用场景,例如移动电源、房车用电、野外露营、离网住宅等。为了充分发挥其性能,建议遵循以下几点使用建议:
    - 确保安装位置通风良好,避免过热。
    - 选择合适的电池电压(12V、24V、48V),以匹配您的系统需求。
    - 定期检查系统的运行状态,确保各项指标正常。

    5. 兼容性和支持


    ISI-501系列与其他常见的电子元器件兼容,如太阳能板、电池组等。此外,厂商提供了详尽的技术支持和售后服务,确保用户能够在使用过程中得到及时的帮助和支持。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方法:
    - 问题:逆变器无法启动
    - 解决方案:检查电池电压是否在正常范围内,确保连接正确无误。
    - 问题:风扇不转
    - 解决方案:清洁内部灰尘,确保风扇散热通道畅通。
    - 问题:输出电压不稳定
    - 解决方案:检查电网电压是否稳定,或者调整设置按钮,确保逆变器处于正确的工作模式。

    7. 总结和推荐


    总体来说,ISI-501系列是一款高性能、多功能的DC-AC逆变器,特别适合于需要高效、稳定电力输出的场合。其出色的MPPT太阳能充电技术和高效的能量转换能力使其在市场上具有很强的竞争力。强烈推荐给那些寻求可靠电源解决方案的专业人士和普通消费者。

ISI-501-224B参数

参数
AC 插座数量 1
典型输出电压 -
输出功率 500W
最大输入电压 24V(DC)
最小输入电压 24V(DC)
浪涌输出功率 1KW
长*宽*高 205mm*158mm*67mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

ISI-501-224B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 逆变器 MEAN WELL/台湾明纬 ISI-501-224B ISI-501-224B数据手册

ISI-501-224B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 254.4156 ¥ 2149.8118
6+ $ 237.615 ¥ 2007.8468
12+ $ 237.195 ¥ 2004.2978
30+ $ 230.4855 ¥ 1947.6025
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2149.81
