IRM-03-15

产品分类: AC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 3W开关电源, 15V 直流输出电压 200mA输出电流, 1输出点
供应商型号: TW-IRM-03-15
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 AC-DC稳压器 IRM-03-15

IRM-03-15概述


    产品简介

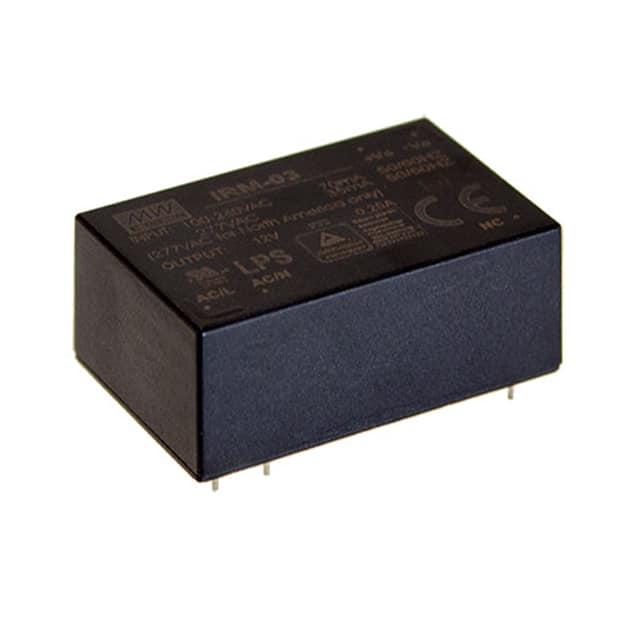

    IRM-03系列是迈威尔公司推出的一款3W微型交流-直流模块式电源,设计用于多种电子仪器及工业自动化设备的印刷电路板(PCB)上安装。此产品提供通用输入电压范围为85至305VAC,具有低功耗和紧凑尺寸的特点,能够满足全球低功耗电子产品的要求。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 85~305VAC |
    | 输出电压范围 | 4.9~32.4VDC |
    | 输出电流范围 | 70mA~900mA |
    | 额定功率 | 3W |
    | 工作温度范围 | -30°C ~ +85°C |
    | 储存温度范围 | -40°C ~ +100°C |
    | 防护等级 | 短路/过载/过压保护 |
    | 质保期 | 3年 |
    | 空载功率消耗 | <0.075W |
    | 功率因数 | >0.85 |
    | 稳态负载调整率 | ±0.5% |
    | 瞬态响应时间 | 100ms |
    | 冷却方式 | 自然对流冷却 |

    产品特点和优势


    IRM-03系列具有多种优势,包括:
    1. 高可靠性:采用全密封封装设计,抗振动达到5G,适用于严苛的工作环境。
    2. 低功耗:空载时的功率消耗小于0.075W,符合国际标准。
    3. 安全合规:符合EN55032 Class B、EN61000-4等多项电磁兼容标准。
    4. 广泛的输入电压范围:可接受85-305VAC的广泛输入电压范围,适应性强。
    5. 高效率:最高转换效率可达80%,减少能源浪费。
    6. 紧凑尺寸:尺寸仅为372415mm,适用于空间受限的应用场景。

    应用案例和使用建议


    IRM-03系列适合应用于需要高可靠性的小型化电子产品,例如医疗设备、通信设备、工业控制系统等。使用建议包括:
    1. 正确的散热措施:确保产品有足够的散热空间,特别是在高温环境下使用时。
    2. 遵循规范安装:严格按照制造商的安装手册进行安装,以确保最佳性能。
    3. 考虑长期稳定性:定期检查产品的运行状态,确保其正常运行。

    兼容性和支持


    IRM-03系列支持表面贴装技术(SMD),可以方便地集成到现有系统中。此外,产品还提供了详细的安装手册和用户指南,支持多种语言版本,方便全球用户使用。制造商还提供了3年的质保期,保证产品的长期可靠性。

    常见问题与解决方案


    1. 如何应对温度波动?
    - 使用推荐的降额曲线,根据工作环境的温度合理调整输出负载。
    2. 遇到短路情况怎么办?
    - 产品内置自动恢复型短路保护机制,故障解除后会自动恢复正常工作。
    3. 输入电压不稳定时如何处理?
    - 配备宽输入电压范围和强大的线性调节能力,即使输入电压波动也能稳定输出。

    总结和推荐


    总体而言,IRM-03系列是一款高性能、高可靠性的交流-直流电源模块。它具备紧凑的设计、低功耗、广泛的输入电压范围和良好的防护性能。因此,我们强烈推荐使用该产品,特别是对于那些需要高度可靠性和空间效率的应用场景。

IRM-03-15参数

参数
最小输出电压 -
开关频率 -
故障保护 -
功率 3W
最大输入电压 85V~305 VAC, 120~430 VDC
占空比 -
输出电流 200mA
隔离 -
最小输入电压 85V~305 VAC, 120~430 VDC
电压 - 电源(Vcc/Vdd) -
击穿电压 -
拓扑 -
内部开关 -
最大输出电压 15V
长*宽*高 37mm*24mm*15mm
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IRM-03-15数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 AC-DC稳压器 MEAN WELL/台湾明纬 IRM-03-15 IRM-03-15数据手册

IRM-03-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25
库存: 103
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25
直接购买
加入购物车
