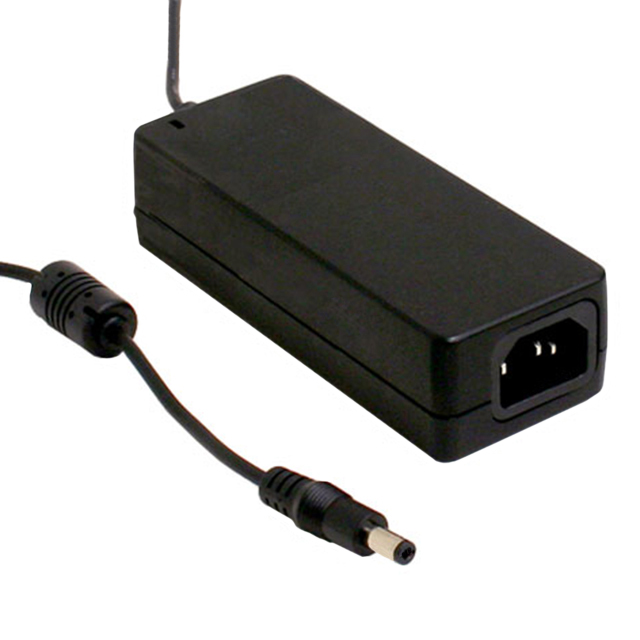

GSM40A05-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 25W 1 80V(AC) 264V(AC) 5% 5A 桌面安装 125mm*50mm*31.5mm
供应商型号: 2815809
供应商: 海外现货
标准整包数: 1

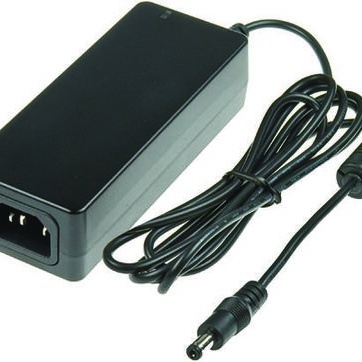

MEAN WELL/台湾明纬 开关电源 GSM40A05-P1J

GSM40A05-P1J概述


    产品简介


    GSM40A系列是一款40W功率的医疗级AC-DC适配器,专为高可靠性设计,符合国际安全标准IEC60601-1。本系列产品提供多种输出电压选项(如5V、7.5V、9V、12V、15V、18V、24V和48V),能够满足不同医疗设备的供电需求。该适配器广泛应用于医疗器械、诊断设备及护理仪器等领域,其核心优势在于高效能、高稳定性和严格的医疗级安全要求。

    技术参数


    | 参数 | 规格描述 |

    | 输出电压 | 5V至48V可选 |
    | 额定电流 | 0.1A至5.34A动态调节 |
    | 额定功率 | 最大40W |
    | 电压波动 | ±2.5%至±5% |
    | 纹波噪声 | ≤150mVp-p |
    | 工作频率范围 | 47Hz~63Hz |
    | 输入电压范围 | 80VAC~264VAC |
    | 转换效率 | 典型值达85%-91% |
    | 工作温度范围 | -30℃~+70℃ |
    | 工作湿度范围 | 20%~90%RH,非凝露条件下 |
    | 安全隔离等级 | 双重绝缘保护(2xMOPP) |
    | 工作海拔高度 | ≤3000米 |
    | 保护机制 | 过载保护(Hiccup模式)、短路保护 |

    产品特点和优势


    1. 医疗级安全性:通过IEC60601-1认证,适合各种医疗应用。
    2. 宽电压输入:全球通用80VAC~264VAC输入范围,适应不同地区电网。
    3. 高效率设计:典型转换效率高达91%,显著降低能耗。
    4. 耐用性强:通过振动测试(10~500Hz,振幅2G),满足恶劣环境要求。
    5. 多功能接口:支持多种DC输出插头(如P1J、P2J等),适配性强。

    应用案例和使用建议


    应用场景
    - 医疗器械:用于超声波设备、呼吸机、心电图仪等医疗设备。
    - 护理设备:可为便携式血压计、血糖仪等便携式设备提供稳定电源。

    使用建议
    - 环境优化:在高温或高湿度环境中使用时,注意散热并保持通风。
    - 负载调节:根据实际需求选择合适的输出电压与电流,避免长期满负荷运行以延长寿命。
    - 电缆选型:对于长距离供电,推荐使用较粗线径电缆以减少压降。

    兼容性和支持


    - 兼容性:与主流医疗设备连接器(如DIN、P系列插头)高度兼容。
    - 支持服务:提供详细的安装手册和技术文档(http://www.meanwell.com/manual.html),并提供客户定制化插头选项。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动异常 | 检查输入电压是否正常,确认接地良好。 |
    | 输出电压不稳定 | 检查负载是否超出范围,或更换滤波元件。 |
    | 短时间内过热跳脱 | 减少负载或提升周围散热条件。 |

    总结和推荐


    GSM40A系列40W AC-DC适配器凭借其卓越的安全性、高效率和稳定性,在医疗设备供电领域表现出色。其多样化的电压输出选择和广泛的适用场景使其成为医疗行业理想的电源解决方案。综上所述,强烈推荐此款适配器给需要高性能医疗电源的用户。

GSM40A05-P1J参数

参数
电流-输出1 5A
电压-输出4 -
输出功率 25W
输出数量 1
负载调节 5%
最大输入电压 264V(AC)
电压-输出2 -
最小输入电压 80V(AC)
电流-输出2 -
电压-输出1 -
电压-输出3 -
长*宽*高 125mm*50mm*31.5mm
安装方式 桌面安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM40A05-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM40A05-P1J GSM40A05-P1J数据手册

GSM40A05-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 199.0879
5+ ¥ 185.8154
10+ ¥ 182.4973
20+ ¥ 182.4973
50+ ¥ 182.4973
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 199.08
直接购买
加入购物车
