DR-4515

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 42W 1 120V(DC) 370V(DC) 1% 2.8A 15V DIN导轨安装 67mm*78mm*93mm
供应商型号: 1254958
供应商: element14
标准整包数: 1

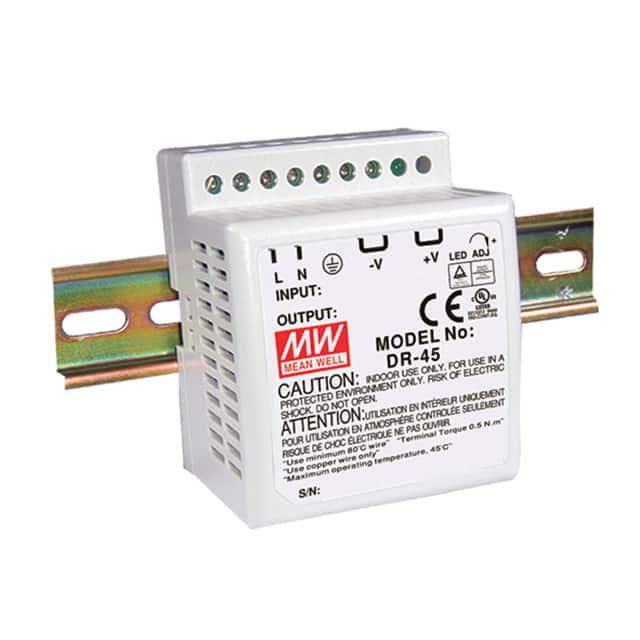

MEAN WELL/台湾明纬 开关电源 DR-4515

DR-4515概述

    电子元器件产品技术手册

    产品简介


    本手册描述的是DR-45系列45W单输出工业DIN导轨电源,该系列产品适用于广泛的工业应用。该电源具有高效率、稳定的输出电压和可靠的过载保护,使其成为工业自动化、通讯系统及其他需要稳定直流电源的应用的理想选择。

    技术参数


    以下是该产品的技术规格和性能参数:
    | 参数 | DR-4505 | DR-4512 | DR-4515 | DR-4524 |

    | DC电压 | 5V | 12V | 15V | 24V |
    | 额定电流 | 5A | 3.5A | 2.8A | 2A |
    | 电流范围 | 0 ~ 5A | 0 ~ 3.5A| 0 ~ 2.8A| 0 ~ 2A |
    | 额定功率 | 25W | 42W | 42W | 48W |
    | 输出电压调整范围 | 4.75~5.5V| 10.8~13.2V| 13.8~16.2V| 17.25~20.25V|
    | 线性调节率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
    | 负载调节率 | ±2.0% | ±1.0% | ±1.0% | ±1.0% |
    | 上升时间 | 800ms | 60ms | 60ms | 60ms |
    | 保持时间 | 60ms | 60ms | 60ms | 60ms |
    | 输入电压范围 | 85~264VAC| 85~264VAC| 85~264VAC| 85~264VAC|
    | 频率范围 | 47~63Hz | 47~63Hz | 47~63Hz | 47~63Hz |
    | 效率(典型值) | 72% | 77% | 77% | 80% |
    | 启动电流(典型值)| 28A | 56A | 28A | 56A |
    | 冲击电流 | <1mA | <1mA | <1mA | <1mA |
    | 过温保护 | 105~150%额定输出功率|
    | 输出过压保护 | 关断输出电压,通过齐纳二极管钳位|

    产品特点和优势


    1. 高效能:额定效率达到80%,确保电力转换的高效。
    2. 宽输入电压范围:支持85~264VAC的输入电压范围,适应不同电源条件。
    3. 高可靠性:提供过温保护、过载保护和输出过压保护功能,保障长期运行的安全性。
    4. 小巧尺寸:尺寸仅为93x78x67mm (LWH),方便安装和节省空间。

    应用案例和使用建议


    1. 应用案例:适用于工业自动化控制系统、通信设备、安防监控系统等。
    2. 使用建议:确保输入电压稳定,避免电压波动对设备造成影响;在启动时注意冲击电流的影响,避免设备启动时出现异常。

    兼容性和支持


    - 兼容性:DR-45系列电源适用于标准DIN导轨TS35/7.5或TS35/15,易于安装和布线。
    - 支持和维护:厂商提供详尽的技术支持和售后服务,包括定期的检测和维护服务,确保设备长期稳定运行。

    常见问题与解决方案


    1. Q:设备在高温环境下运行是否会受到影响?
    - A: 设备能够在-20°C至+85°C的温度范围内正常工作,但请注意在极端条件下进行适当散热,以防止过热导致设备故障。
    2. Q:如何处理设备过载情况?
    - A: 设备具有自动恢复的恒流限制功能,在过载情况消失后会自动恢复正常工作。

    总结和推荐


    DR-45系列45W单输出工业DIN导轨电源以其高效能、稳定输出和可靠的保护机制,成为工业应用领域的理想选择。其紧凑的设计和广泛的工作温度范围使其非常适合各种复杂工业环境。我们强烈推荐在需要高性能、高可靠性的工业电源系统中使用该产品。

DR-4515参数

参数
电压-输出4 -
电流-输出2 -
电压-输出2 -
负载调节 1%
最大输入电压 370V(DC)
电压-输出1 15V
电压-输出3 -
电流-输出1 2.8A
最小输入电压 120V(DC)
输出数量 1
输出功率 42W
长*宽*高 67mm*78mm*93mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 停产
包装方式 盒装

DR-4515数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 DR-4515 DR-4515数据手册

DR-4515封装设计

查看详情并下载
Symbol
Footprint
3D Model
