RPD-60A

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 49W开关电源, 5 V dc, 12 V dc输出电压 2 A, 5 A输出电流, 2输出点
供应商型号: TW-RPD-60A
供应商: 国内现货
标准整包数: 1

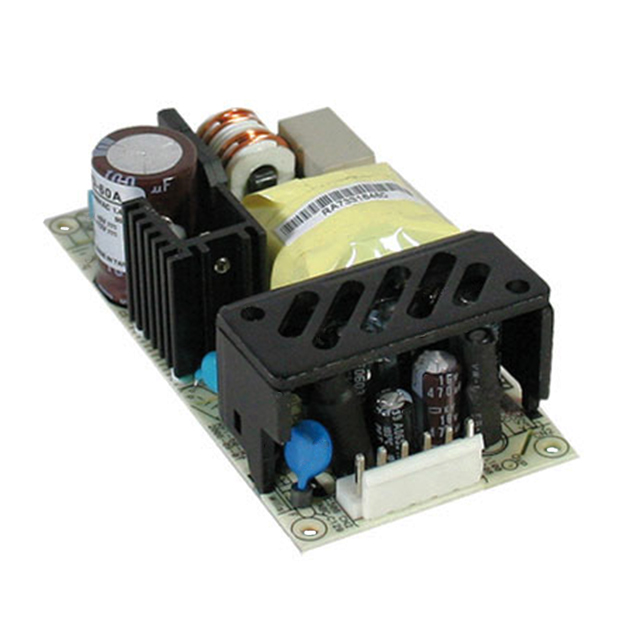

MEAN WELL/台湾明纬 开关电源 RPD-60A

RPD-60A概述

    RPD-60系列60W高可靠性医疗电源技术手册

    1. 产品简介


    RPD-60是一款60W高可靠性的绿色PCB型医疗电源,尺寸仅为4英寸×2英寸,具有高功率密度。该电源接受90~264VAC的输入电压,提供双输出电压。它可以用于Class I系统设计(含FG)。极低的漏电流小于150μA。此外,它符合国际医疗标准(2MOPP)和电磁兼容性标准EN55011。产品型号为RPD-60A和RPD-60B。

    2. 技术参数


    | 参数 | RPD-60A | RPD-60B |
    |
    | 输入电压范围 | 90~264VAC | 90~264VAC |
    | 输出电压 | 5V, 12V, 24V | 5V, 12V, 24V |
    | 输出电流 | 5A, 2A, 3.5A | 5A, 2A, 3.5A |
    | 额定功率 | 49W, 53.9W | 53.5W, 58.85W |
    | 效率 | 78% | 82% |
    | 工作频率范围 | 47~63Hz | 47~63Hz |
    | 冷却方式 | 自由空气对流 | 自由空气对流 |
    | 保护功能 | 短路保护、过载保护、过压保护 | 短路保护、过载保护、过压保护 |
    | 工作温度范围 | -20~+65℃ | -20~+65℃ |
    | 存储温度、湿度 | -40~+85℃, 10~95%RH非冷凝 | -40~+85℃, 10~95%RH非冷凝 |

    3. 产品特点和优势


    - 高可靠性:通过国际医疗标准(2MOPP)认证,确保在医疗应用中的安全性。
    - 紧凑尺寸:小巧轻便,适合各种空间有限的应用场景。
    - 超低漏电流:漏电流小于150μA,满足严格的安全要求。
    - 电磁兼容性:符合EN55011标准,适用于工业和医疗环境。
    - 多级保护:具备短路保护、过载保护和过压保护,确保长期稳定运行。
    - 长期保修:提供三年质保,用户使用无忧。

    4. 应用案例和使用建议


    应用场景:
    - 医疗器械(如心电图机)
    - 医用监护仪
    - 智能睡眠监测设备
    使用建议:
    - 安装时应注意电源的散热需求,确保良好的通风条件。
    - 在连接输入电源时,应确保正确无误地连接地线(FG),以保证安全。
    - 根据实际负载情况选择合适的输出电压和电流组合。

    5. 兼容性和支持


    RPD-60系列电源广泛兼容各种医疗设备和系统,特别是那些需要Class I系统设计的设备。制造商提供了详细的技术文档和安装指南,可通过官方网站下载。此外,产品经过严格测试,确保符合相关标准,用户可放心使用。

    6. 常见问题与解决方案


    - 问题1:电源无法正常启动?
    - 解决方案:检查输入电源是否正常,确保正确接地,并确认是否有短路或过载现象。

    - 问题2:输出电压不稳定?
    - 解决方案:检查负载情况,确保负载在规定范围内。同时检查连接线是否松动或接触不良。

    - 问题3:过热保护启动?
    - 解决方案:检查散热条件,确保电源周围有足够的通风空间,避免过热导致保护机制启动。

    7. 总结和推荐


    RPD-60系列60W高可靠性医疗电源以其高可靠性、紧凑设计和广泛的适用性,成为医疗设备的理想选择。无论是稳定性、安全性还是电磁兼容性,RPD-60都表现出色。因此,强烈推荐在医疗设备中使用RPD-60系列电源,以确保设备的稳定运行和用户的健康安全。

RPD-60A参数

参数
电压-输出3 -
电压-输出1 5V
最大输入电压 264V(AC),370V(DC)
电流-输出1 5A
电流-输出2 2A
最小输入电压 90V(AC),127V(DC)
输出数量 2
输出功率 49W
电压-输出2 12V
电压-输出4 -
负载调节 1.5%,2%
长*宽*高 101.6mm*50.8mm*29mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

RPD-60A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 RPD-60A RPD-60A数据手册

RPD-60A封装设计

查看详情并下载
Symbol
Footprint
3D Model
