MPS-45-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 1 90V(AC),127V(DC) 264V(AC),370V(DC) 48V 底座安装 127mm*76mm*28mm
供应商型号: MPS-45-48
供应商: Master
标准整包数: 1

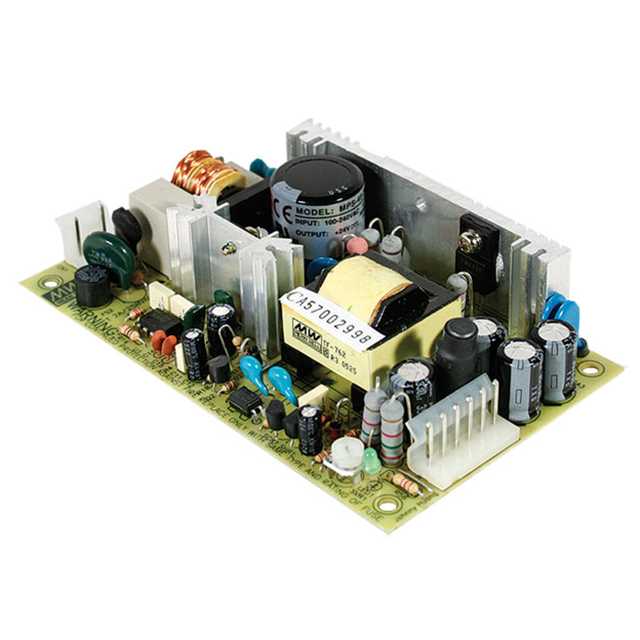

MEAN WELL/台湾明纬 开关电源 MPS-45-48

MPS-45-48概述


    产品简介


    MPS-45 系列是一款专为医疗设备设计的单输出电源模块。它提供多种直流电压输出选项(3.3V, 5V, 7.5V, 12V, 13.5V, 15V, 24V, 27V 和 48V),能够满足不同应用需求。这些电源模块主要用于医疗器械、实验室设备和工业控制系统等领域,确保高精度和稳定性的电源供应。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 3.3V: 8A, 5V: 8A, 7.5V: 5.4A, 12V: 3.7A, 13.5V: 3.3A, 15V: 3A, 24V: 1.9A, 27V: 1.7A, 48V: 1A |
    | 电流范围 | 3.3V: 0 ~ 10.7A, 5V: 0 ~ 10.5A, 7.5V: 0 ~ 7A, 12V: 0 ~ 4.4A, 13.5V: 0 ~ 3.9A, 15V: 0 ~ 3.5A, 24V: 0 ~ 2.2A, 27V: 0 ~ 1.95A, 48V: 0 ~ 1.1A |
    | 额定功率 | 3.3V: 26.4W, 5V: 40W, 7.5V: 40.5W, 12V: 44.4W, 13.5V: 44.55W, 15V: 45W, 24V: 45.6W, 27V: 45.9W, 48V: 48W |
    | 输出纹波与噪声 | ±100mVp-p |
    | 线性调节率 | ±3.0% (3.3V, 5V, 7.5V), ±2.0% (12V, 13.5V, 15V, 24V, 27V, 48V) |
    | 负载调节率 | ±2.0% (3.3V, 5V, 7.5V), ±1.0% (12V, 13.5V, 15V, 24V, 27V, 48V) |
    | 启动时间 | 30ms/115VAC, 90ms/230VAC |
    | 持续时间 | 50ms/230VAC, 16ms/115VAC |
    | 输入电压范围 | AC: 90 ~ 264VAC, DC: 127 ~ 370VDC |
    | 工作频率范围 | 47 ~ 63Hz |
    | 效率(典型值) | 72% ~ 78% |
    | 冲击电流 | 1.2A/115VAC, 0.7A/230VAC |
    | 泄漏电流 | 250μA/264VAC |
    | 工作温度湿度范围 | -10 ~ +60℃, 20 ~ 90%RH |
    | 储存温度湿度范围 | -40 ~ +85℃, 20 ~ 90%RH |

    产品特点和优势


    1. 高可靠性:MPS-45系列采用高效开关技术和先进的控制算法,确保电源的高可靠性和稳定性。
    2. 宽输入电压范围:支持90~264VAC的宽电压输入范围,适应多种应用场景。
    3. 严格的医疗认证:符合EN55011、EN61000-3-2和ANSI/AAMI ES60601-1等国际标准,适用于医疗设备。
    4. 低泄漏电流:设计时注重安全性,泄露电流低于250μA,降低安全隐患。
    5. 自动恢复功能:在过流、过压等故障排除后,电源模块能自动恢复正常运行,无需人工干预。

    应用案例和使用建议


    应用案例
    - 医疗器械:MPS-45系列广泛应用于医疗影像设备、监护仪、生命维持系统等。
    - 实验室设备:在精密测量仪器、化学分析仪等场合中表现出色。
    - 工业控制系统:如自动化生产线中的传感器和执行机构。
    使用建议
    - 散热管理:尽管该产品允许自然对流冷却,但在高负载条件下建议使用强制风冷以提高效率和延长使用寿命。
    - 布线规范:遵循EMI滤波要求,使用适当的屏蔽材料进行线路布局,避免干扰。
    - 安全接地:确保所有外壳连接到保护地线(FG),保证安全操作。

    兼容性和支持


    MPS-45系列可以方便地与其他电子元件集成,适用于多种平台。制造商提供了详细的安装手册和技术支持服务,包括保修期长达3年。

    常见问题与解决方案


    1. Q: 电源启动时间长?
    - A: 尝试减少启动时的负载,确保输入电压处于正常范围内。

    2. Q: 发热异常严重?
    - A: 检查散热条件是否良好,必要时增加散热装置或减小负载。

    3. Q: 输出电压不稳定?
    - A: 检查负载变化是否过大或存在外部干扰源,通过改善电源管理和环境条件来解决。

    总结和推荐


    综上所述,MPS-45系列是医疗及工业领域理想的电源解决方案。凭借其优异的技术性能、广泛的适用性和良好的性价比,强烈推荐给需要高精度和稳定电源的应用场景。如果您正在寻找一个可靠且高效的电源模块,MPS-45将是您的不二之选。

MPS-45-48参数

参数
电压-输出1 48V
最小输入电压 90V(AC),127V(DC)
输出功率 -
负载调节 -
最大输入电压 264V(AC),370V(DC)
电压-输出4 -
电流-输出1 -
电压-输出2 -
电流-输出2 -
电压-输出3 -
输出数量 1
长*宽*高 127mm*76mm*28mm
安装方式 底座安装
应用等级 医疗级
零件状态 在售

MPS-45-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 MPS-45-48 MPS-45-48数据手册

MPS-45-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
