首页  >  产品百科  >  GSM40A07-P1J

GSM40A07-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 40W 1 80V(AC) 264V(AC) 5% 桌面安装 125mm*50mm*31.5mm
供应商型号: SCE-GSM40A07-P1J
供应商: 海外现货
标准整包数: 1

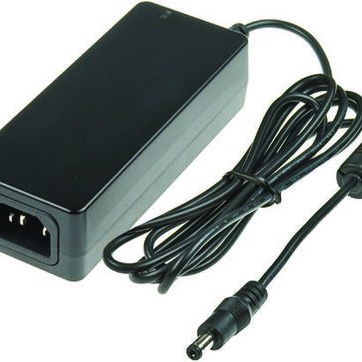

MEAN WELL/台湾明纬 开关电源 GSM40A07-P1J

GSM40A07-P1J概述


    产品简介


    GSM40A系列电源适配器是一款专为医疗设备设计的40W AC-DC电源模块。这类电源适配器主要用于需要高稳定性和高可靠性供电的医疗设备中。产品涵盖从5V到48V的不同输出电压版本,广泛应用于各种医疗电子设备,如生命体征监测仪、超声波诊断仪、X射线设备等。

    技术参数


    | 参数 | 规格 |

    | 输出电压(典型) | 5V, 7.5V, 9V, 12V, 15V, 18V, 24V, 48V |
    | 额定电流 | 1A/5V, 5.34A/7.5V, 4.45A/9V, 3.34A/12V, 2.67A/15V, 2.22A/18V, 1.67A/24V, 0.84A/48V |
    | 额定功率(最大) | 40W |
    | 输出纹波噪声(最大)| 80mVp-p (5V), 100mVp-p (7.5V), 100mVp-p (9V), 100mVp-p (12V), 100mVp-p (15V), 120mVp-p (18V), 150mVp-p (24V), 150mVp-p (48V) |
    | 电压波动 | ±5.0% (5V), ±5.0% (7.5V), ±5.0% (9V), ±3.0% (12V), ±3.0% (15V), ±3.0% (18V), ±2.5% (24V), ±2.5% (48V) |
    | 线性调节 | ±1.0% |
    | 负载调节 | ±5.0% (5V), ±5.0% (7.5V), ±5.0% (9V), ±3.0% (12V), ±3.0% (15V), ±3.0% (18V), ±2.5% (24V), ±2.5% (48V) |
    | 输入电压范围 | 80 ~ 264VAC, 113 ~ 370VDC |
    | 输入频率范围 | 47 ~ 63Hz |
    | 效率(典型) | 81% (5V), 85.5% (7.5V), 86% (9V), 88% (12V), 88.5% (15V), 90% (18V), 91% (24V), 100% (48V) |
    | 启动电流(典型) | 1A/115VAC, 0.5A/230VAC |
    | 瞬态电流(最大) | 30A/115VAC, 60A/230VAC |
    | 绝缘耐压等级 | I/P-O/P: 4KVAC, I/P-FG: 2KVAC, O/P-FG: SHORT |
    | 隔离电阻 | I/P-O/P, I/P-FG: 100MΩ / 500VDC / 25℃ / 70%RH |
    | MTBF(最小) | 740,000小时 |
    | 工作温度 | -30℃ ~ +70℃ (见“降额曲线”) |
    | 工作湿度 | 20% ~ 90%RH 非凝露环境 |
    | 存储温度、湿度 | -40℃ ~ +85℃, 10% ~ 95%RH 非凝露环境 |

    产品特点和优势


    GSM40A系列电源适配器具有以下显著特点和优势:
    - 高效率:典型效率可达81%以上,确保长时间稳定运行。
    - 宽输入电压范围:支持80~264VAC的宽泛输入电压范围,适用于不同地区的电网标准。
    - 优异的纹波噪声控制:纹波噪声最低可达80mVp-p,确保信号传输质量。
    - 高稳定性:具备出色的负载调节和线性调节能力,适应不同负载条件。
    - 长寿命设计:设计寿命超过740,000小时,符合医疗行业高标准要求。
    - 严格的医疗认证:通过了多个国际医疗安全认证,如IEC60601-1、TUV EN60601-1等,确保设备在临床应用中的安全性。

    应用案例和使用建议


    应用案例
    - 生命体征监测仪:用于实时监测患者的生命体征数据,如心率、血压等。
    - 超声波诊断仪:提供稳定的电源支持,确保图像质量和诊断准确性。
    - X射线设备:在复杂的环境中提供可靠的电源供应,保障设备正常运行。
    使用建议
    - 安装位置:由于电源适配器需要良好的散热环境,建议将其安装在通风良好且避免直接阳光照射的位置。
    - 线缆选择:根据不同的输出电压选择合适的电源线缆,确保信号传输稳定。
    - 负载管理:建议根据实际需求合理分配负载,以提高电源的效率和稳定性。

    兼容性和支持


    - 连接器类型:GSM40A系列提供了多种可选直流插头型号(如P1J、P2I等),以满足不同应用的需求。
    - 厂商支持:制造商提供详细的安装手册和技术支持服务,可通过官网获取(http://www.meanwell.com/manual.html)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动困难 | 检查输入电压是否在允许范围内,确认接地良好。 |
    | 输出电压不稳定 | 检查负载变化是否过大,尝试降低负载;检查电源线路是否有断路或短路现象。 |
    | 设备过热 | 确保设备周围有足够的通风空间,减少负载以减轻发热。 |
    | 设备发出异常声音 | 检查是否存在机械故障或部件松动,如有必要,联系专业维修人员进行检查。 |

    总结和推荐


    GSM40A系列电源适配器凭借其卓越的性能、广泛的适用性和可靠的医疗认证,成为医疗电子设备的理想选择。对于需要高稳定性和高可靠性的应用场景,该产品是不二之选。强烈推荐使用这款产品以确保设备的高效、安全运行。

GSM40A07-P1J参数

参数
最小输入电压 80V(AC)
电压-输出3 -
输出数量 1
电压-输出1 -
输出功率 40W
电流-输出2 -
电压-输出4 -
负载调节 5%
电流-输出1 -
电压-输出2 -
最大输入电压 264V(AC)
长*宽*高 125mm*50mm*31.5mm
安装方式 桌面安装
零件状态 在售
包装方式 盒装

GSM40A07-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM40A07-P1J GSM40A07-P1J数据手册

GSM40A07-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 205.7892
5+ ¥ 187.7785
10+ ¥ 178.7634
20+ ¥ 172.2769
库存: 40
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.78
直接购买
加入购物车
