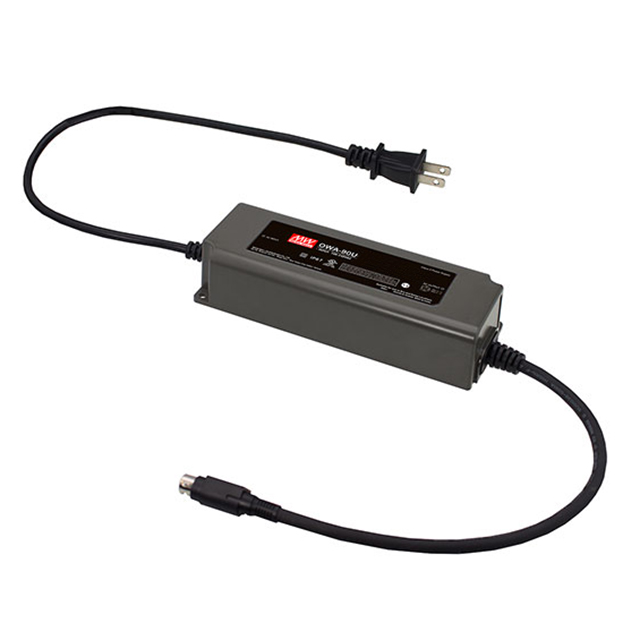

OWA-90U-48-P1M

产品分类: 电源适配器
厂牌: MEAN WELL/台湾明纬
产品描述: North America 90W Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 11.0mm 正极中心 90V(AC) 264V(AC) Cord,NEMA 1-15P 30cm 桌面安装 171mm*63mm*37.5mm
供应商型号: TW-OWA-90U-48-P1M
供应商: 期货订购
标准整包数: 1
MEAN WELL/台湾明纬 电源适配器 OWA-90U-48-P1M

OWA-90U-48-P1M概述

    # 90W单输出防水适配器(OWA-90U系列)技术手册解析

    产品简介


    OWA-90U系列是一款高效率的单输出防水适配器,适用于LED照明及工业控制领域。该系列产品具有防水等级IP67,能有效应对潮湿或露天环境下的复杂工况。其主要功能为提供稳定的直流电源,支持多种电压输出模式(12V至54V),满足不同负载需求。产品广泛应用于LED驱动、通信设备、工业控制等领域。

    技术参数


    以下为OWA-90U系列的主要技术规格:
    | 参数项目 | 技术指标 |

    | 输出电压范围 | 12V、15V、20V、24V、30V、36V、42V、48V、54V |
    | 额定功率 | 90W |
    | 工作温度 | -40℃至+70℃(参见“降额曲线”) |
    | 环境湿度 | 工作:20%-95%非冷凝;储存:-40℃至+80℃,10%-95%RH |
    | 效率 | 最高可达91% |
    | 输入电压范围 | 90VAC至264VAC |
    | 频率范围 | 47Hz至63Hz |
    | 功率因数 | PF>0.96(满载情况下) |
    | 纹波噪声 | ≤350mVp-p |
    | 过流保护 | 自动恢复模式 |
    | 过压保护 | 关断输出,重新上电恢复 |

    产品特点和优势


    OWA-90U系列适配器以其卓越的技术性能和适应性在市场上占据优势地位:
    1. 高效节能:最高效率达91%,可大幅降低运行成本。
    2. 多重保护机制:具备过温、过流、短路保护功能,确保长期稳定运行。
    3. 防水设计:达到IP67防护等级,适合严苛的工作环境。
    4. 灵活性强:提供多样化的输出电压选择,能够灵活匹配各种负载需求。
    5. 稳定性好:纹波噪声低,电压波动小,特别适合对供电质量要求较高的场合。

    应用案例和使用建议


    典型应用案例
    1. LED照明系统:通过恒流模式直接驱动LED模组,提升光效并延长使用寿命。
    2. 工业控制设备:为传感器、电机等设备提供稳定电源支持。
    3. 户外设施:如监控摄像头、太阳能供电设备等,得益于其防水特性。
    使用建议
    1. 根据实际负载情况,优先选用与之匹配的电压等级。
    2. 在高湿或高温环境下使用时,需注意散热设计以避免温度过载。
    3. 系统连接时尽量减少长距离布线以减少压降,同时确保良好的接地措施。

    兼容性和支持


    OWA-90U系列适配器支持主流接口标准,便于集成到现有系统中。此外,厂商提供完善的售后支持和技术文档,帮助用户快速解决问题。适配器还符合多项安全标准(如UL8750、CSA认证),确保可靠性和合规性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机无输出电压 | 检查输入端是否有电压,确认负载连接正确。 |
    | 输出电压不稳定 | 检查电路板接线是否牢固,必要时更新固件版本。 |
    | 适配器发热严重 | 减少负载或改善散热条件,确保工作环境温度符合规范。 |

    总结和推荐


    OWA-90U系列适配器凭借其高效率、防水设计和多功能特性,在工业和商业领域具有很强的市场竞争力。其在LED照明、户外设备等领域的应用潜力尤为突出。对于需要稳定直流电源且追求性能的用户而言,此款产品是一个理想的选择。总体评价来看,我们强烈推荐该产品用于关键任务场景。
    如果您需要进一步了解或购买,可以通过厂商官网获取更多支持信息。

OWA-90U-48-P1M参数

参数
使用地区 North America
典型输出电压 -
输出连接极性 正极中心
输出功率 90W
输入连接方式 Cord,NEMA 1-15P
输出连接方式 Barrel Plug,2.5mm I.D. x 5.5mm O.D. x 11.0mm
最大输入电压 264V(AC)
最小输入电压 90V(AC)
线长 30cm
长*宽*高 171mm*63mm*37.5mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

OWA-90U-48-P1M数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电源适配器 MEAN WELL/台湾明纬 OWA-90U-48-P1M OWA-90U-48-P1M数据手册
