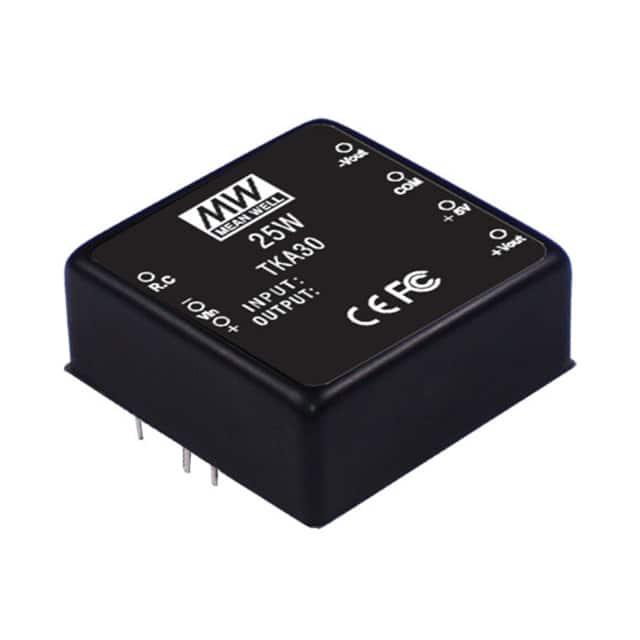

TKA30C-C

产品分类: DC-DC稳压器
厂牌: MEAN WELL/台湾明纬
产品描述: 100KHz(Min) Fixed 2 15V 72V 36V 通孔安装 50.8mm*50.8mm*21mm
供应商型号: TKA30C-C
供应商: Master
标准整包数: 1
MEAN WELL/台湾明纬 DC-DC稳压器 TKA30C-C

TKA30C-C概述


    产品简介


    TKA30系列DC-DC三输出转换器
    TKA30系列是高效率的DC-DC转换器,提供三种不同的输入电压范围(A: 9 ~ 18VDC, B: 18 ~ 36VDC, C: 36 ~ 72VDC),适用于广泛的应用领域,包括工业控制、通信设备和车载电子系统。该系列产品具备三路输出(+5V, +12V, +15V),且具有出色的电源管理和保护功能,确保在各种恶劣环境下都能稳定运行。

    技术参数


    - 输入电压范围:
    - A: 9 ~ 18VDC
    - B: 18 ~ 36VDC
    - C: 36 ~ 72VDC
    - 电流范围:
    - A: 2.61A (最大)
    - B: 1.27A (最大)
    - C: 0.64A (最大)
    - 额定功率:25W
    - 输出电压范围:
    - +5V ±1%
    - +12V ±1%
    - +15V ±1%
    - 效率(典型值):
    - 全负载:82%
    - 空载:80%
    - 输入直流电流:
    - A: 40mA
    - B: 18mA
    - C: 10mA
    - 工作环境温度:-40 ~ +85°C
    - 存储温度湿度:-40 ~ +105°C, 10 ~ 95% RH
    - 振动测试:10 ~ 500Hz, 2G, 10分钟/周期,每个轴线测试60分钟
    - 其他规格:
    - 重量:110g
    - 尺寸:50.850.821.0mm 或 2"2"0.82" 英寸 (长x宽x高)
    - 保护类型:过载短路保护,采用震荡模式,故障排除后自动恢复
    - 谐波与噪声(最大值):100mVp-p
    - 开关频率:100KHz

    产品特点和优势


    - 高效能:高效率转换能力,最高可达82%,适合需要低功耗的应用。
    - 多路输出:同时提供三路不同电压的输出,满足多种设备供电需求。
    - 宽温域适用:可在极端温度条件下正常工作,-40至+85°C的工作温度使其适应各种环境。
    - 强大的保护机制:具备过载和短路保护,有效防止意外情况造成的损害。
    - 良好的EMC兼容性:符合EN55032、FCC Part 15、EAC TP TC 020标准,保证了在复杂电磁环境下的稳定性。

    应用案例和使用建议


    - 工业自动化控制系统:为传感器、执行器等提供稳定电源。
    - 通信设备:用于无线基站、交换机等通信设备的供电。
    - 车载电子系统:为汽车电子设备提供稳定的电源供应。
    使用建议:
    - 散热管理:由于产品在大负载情况下工作时会产生热量,建议加装散热片或进行强制风冷。
    - 接线注意:确保所有引脚正确连接,避免短路。
    - 负载匹配:确保负载与输出电压匹配,以提高效率和稳定性。

    兼容性和支持


    - 兼容性:与多种主流电子元件和设备高度兼容。
    - 技术支持:提供详细的安装指导和技术支持服务,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题:过载保护频繁触发。
    - 解决方案:检查负载是否超出额定值,重新配置负载以确保不超过额定范围。
    - 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否波动过大,或者检查负载是否有较大的动态变化。
    - 问题:产品发热严重。
    - 解决方案:确认散热措施是否到位,确保有足够的散热空间和风扇冷却。

    总结和推荐


    综合评估
    TKA30系列DC-DC转换器以其卓越的性能、广泛的适用性和可靠的保护机制,在市场上表现出色。特别适合需要多路稳压电源的应用场景。其紧凑的设计、优秀的性价比使其成为工业控制、通信设备及车载电子系统的理想选择。
    推荐结论
    强烈推荐使用TKA30系列DC-DC转换器。无论是从产品的性能、可靠性还是成本效益来看,该产品都值得信赖,适用于各种严苛的应用环境。

TKA30C-C参数

参数
拓扑 -
最小输入电压 36V
最大输出电压 15V
输出数量 2
开关频率 100KHz(Min)
最小输出电压 -
输出类型 Fixed
功能 -
同步整流器 -
最大输入电压 72V
长*宽*高 50.8mm*50.8mm*21mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TKA30C-C数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 DC-DC稳压器 MEAN WELL/台湾明纬 TKA30C-C TKA30C-C数据手册

TKA30C-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.5105 ¥ 275.3639
10+ $ 29.2774 ¥ 243.4295
20+ $ 27.0406 ¥ 224.7125
50+ $ 26.9131 ¥ 220.3911
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 275.36
