NES-50-12

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 50.4W 1 85V(AC),120V(DC) 264V(AC),370V(DC) 12V 底座安装 129mm*98mm*38mm
供应商型号: NES-50-12-ND
供应商: Digi-Key
标准整包数: 200

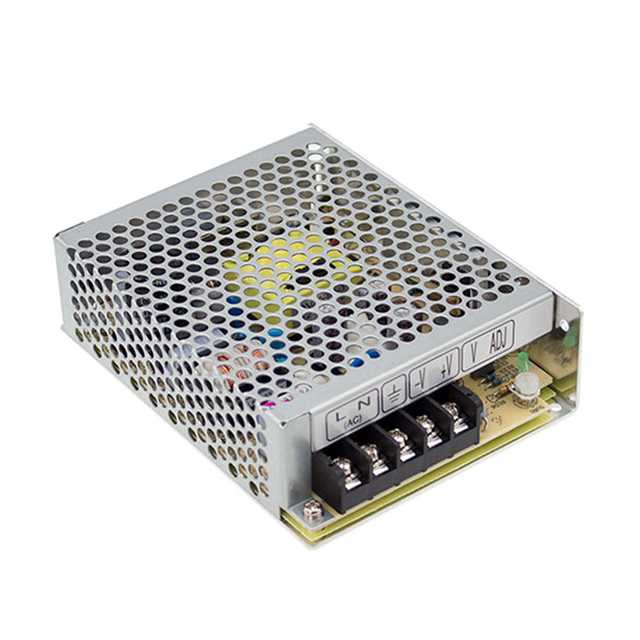

MEAN WELL/台湾明纬 开关电源 NES-50-12

NES-50-12概述

    NES-50系列单输出开关电源技术手册解析

    1. 产品简介


    产品类型:NES-50系列是单输出开关电源,适用于多种工业应用场合。
    主要功能:该系列电源提供稳定的直流电压输出(如5V、12V、15V、24V、48V),具有高效率、低纹波和噪声等特点。
    应用领域:广泛应用于通信设备、工业自动化控制、LED照明、安防监控等领域。

    2. 技术参数


    | 参数名称 | 规格 |
    | : | : |
    | 输入电压 | 85 ~ 264VAC, 120 ~ 370VDC |
    | 额定电流 | 5V: 10A, 12V: 4.2A, 15V: 3.4A, 24V: 2.2A, 48V: 1.1A |
    | 额定功率 | 50W (5V), 51W (12V), 52.8W (15V、24V、48V) |
    | 输出电压调整范围 | 5V: 4.75 ~ 5.5V, 12V: 10.8 ~ 13.2V, 15V: 13.5 ~ 16.5V, 24V: 21.6 ~ 26.4V, 48V: 43.2 ~ 52.8V |
    | 纹波和噪声 (最大值) | 5V: 80mVp-p, 12V: 120mVp-p, 15V: 150mVp-p, 24V: 200mVp-p, 48V: 240mVp-p |
    | 线性调节率 | ±0.5% |
    | 负载调节率 | ±0.5% |
    | 效率 (典型值) | 79% ~ 87% |
    | 工作频率 | 47 ~ 63Hz |
    | 起始响应时间 | 500ms/230VAC, 1200ms/115VAC |
    | 持续时间 | 50ms/230VAC, 10ms/115VAC |
    | 保护机制 | 过载保护、过压保护、短路保护 |

    3. 产品特点和优势


    独特功能:NES-50系列电源具有高效率和宽输入电压范围的特点,能适应不同电压等级的应用需求。
    优势:该系列产品在输出稳定性和抗干扰能力方面表现优异,确保系统在各种恶劣环境下正常运行。此外,其紧凑的设计使其易于集成到各类设备中,提高了系统的灵活性和可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备:为路由器、交换机等设备提供稳定电源。
    - 工业自动化控制:用于各种传感器和执行机构的供电。
    - LED照明:为LED灯提供高效稳定的驱动电源。
    - 安防监控:为摄像头、报警器等设备供电。
    使用建议:
    - 在高湿度或温度变化较大的环境中使用时,应确保电源的工作温度范围和湿度条件符合标准。
    - 若需要在高温环境下长时间工作,建议对电源进行适当的散热处理。
    - 使用前需检查输入电压和负载电流,确保其在电源的额定范围内。

    5. 兼容性和支持


    兼容性:该系列电源设计用于与多种不同的电子元器件和设备兼容,包括传感器、控制器、显示器等。在选择配套设备时,请参考设备的输入电压和电流要求。
    支持和服务:厂家提供了详尽的技术文档和售后服务支持,帮助客户解决安装、调试过程中遇到的问题。如果在使用过程中遇到任何疑问或故障,请及时联系厂家的技术支持团队。

    6. 常见问题与解决方案


    问题1:电源启动时出现过压保护现象。
    解决方案:检查输入电压是否在允许范围内,确保没有超出规格。此外,检查连接线路是否有短路现象,必要时更换损坏的电缆。
    问题2:电源输出电压不稳定。
    解决方案:首先确认输入电压是否稳定。如果输入正常,则可能需要调整电源的输出设置,或者检查内部元件是否老化。对于非专业人员来说,建议联系制造商获取技术支持。

    7. 总结和推荐


    综上所述,NES-50系列单输出开关电源凭借其出色的稳定性和可靠性,在多个领域中得到了广泛应用。虽然初始成本较高,但考虑到其耐用性和广泛的适用范围,长期来看是非常值得投资的。如果您正在寻找一款能够应对复杂应用环境的高性能电源解决方案,我们强烈推荐考虑使用NES-50系列。

NES-50-12参数

参数
电压-输出1 12V
电压-输出3 -
电流-输出1 -
电压-输出2 -
输出数量 1
电流-输出2 -
最小输入电压 85V(AC),120V(DC)
输出功率 50.4W
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
负载调节 -
长*宽*高 129mm*98mm*38mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

NES-50-12数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 NES-50-12 NES-50-12数据手册

NES-50-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
