GP25A13D-R1B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GP25A-T系列, -12 V dc, 5 V dc, 12V 直流输出, (-12 V dc) 0.1 → 0.3A输出
供应商型号: 709-GP25A13D-R1B
供应商: Mouser
标准整包数: 1

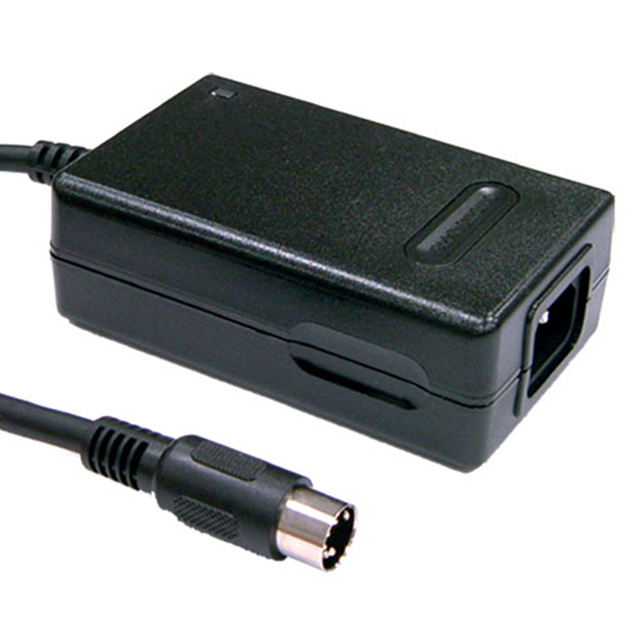

MEAN WELL/台湾明纬 开关电源 GP25A13D-R1B

GP25A13D-R1B概述

    GP25A系列 25W AC-DC三输出工业适配器

    产品简介


    GP25A系列是一款专为工业应用设计的25W AC-DC三输出工业适配器。其核心特点在于其多路输出能力,可提供5V、12V、16V(可选)、-5V、-12V、-15V(可选)等多种电压输出。这些适配器广泛应用于电信、自动化控制、工业监控及测试仪器等领域,为各种设备提供稳定的电源供应。

    技术参数


    | 参数 | 值 |

    | 输出电压 | 5V、12V、16V、-5V、-12V、-15V |
    | 额定电流 | 5V:2.5A;12V:2.5A;16V:2.5A; -5V:0.3A;-12V:0.3A;-15V:1.05A |
    | 电压范围 | 90~264VAC,135~370VDC |
    | 频率范围 | 47~63Hz |
    | 效率 | 80%~85%(典型值) |
    | 冷启动电流 | 30A(115VAC),60A(230VAC) |
    | 最大纹波和噪声 | 50mVp-p |
    | 过载保护 | 自动恢复型(Hiccup模式) |
    | 线性调节率 | ±5.0% |
    | 负载调节率 | ±3.0% |

    产品特点和优势


    GP25A系列具备以下显著特点和优势:
    1. 多路输出能力:多种电压输出选择满足不同需求。
    2. 高效能:高达85%的效率,保证了更高的能效比。
    3. 高可靠性:通过IEC60950-1, UL60950-1等多项安全标准认证。
    4. 宽输入电压范围:适用于不同地区的电网标准。
    5. 强抗干扰能力:通过严格的电磁兼容性测试,确保在复杂环境中稳定运行。

    应用案例和使用建议


    应用案例:GP25A系列广泛应用于自动化控制系统中,例如用于驱动伺服电机、传感器、通信模块等。此外,它也适用于电力系统监控设备、数据采集系统等领域。
    使用建议:
    - 在接线时需注意正确的电压输出端口,避免错误连接导致损坏。
    - 安装时考虑散热设计,特别是在高温环境下长时间运行时。
    - 在使用过程中应定期检查适配器的工作状态,确保正常运行。

    兼容性和支持


    GP25A系列适配器提供了多种型号以适应不同的应用需求。产品经过严格的测试和验证,确保与大多数工业设备的兼容性。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    1. 适配器过热
    - 解决方案:检查周围环境温度,确保有足够的散热空间,避免放置在封闭空间内。
    2. 适配器无法正常启动
    - 解决方案:确认输入电压是否在正常范围内,检查输入电缆连接是否牢固。
    3. 输出电压不稳
    - 解决方案:检查负载是否超出适配器的最大承受能力,适当减少负载或更换更大功率的适配器。

    总结和推荐


    GP25A系列适配器以其高效的性能、广泛的输出选择以及强大的可靠性和抗干扰能力,成为众多工业设备的理想选择。无论是电信行业、自动化控制还是电力系统监控,GP25A系列都能提供稳定可靠的电源解决方案。强烈推荐在需要多路输出的工业环境中选用GP25A系列适配器。
    以上内容整理自GP25A系列的产品手册,如有更多疑问,请参考制造商的官方文档或联系技术支持。

GP25A13D-R1B参数

参数
负载调节 5%,5%,3%
电压-输出4 -
输出数量 3
输出功率 28W
电压-输出1 -
电流-输出1 2.5A
电压-输出2 12V
电流-输出2 1A
电压-输出3 -12V
最大输入电压 264V(AC)
最小输入电压 90V(AC)
长*宽*高 107.5mm*67mm*36mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GP25A13D-R1B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GP25A13D-R1B GP25A13D-R1B数据手册

GP25A13D-R1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.5 ¥ 325.325
5+ $ 35.964 ¥ 303.8958
10+ $ 34.344 ¥ 290.2068
25+ $ 33.3828 ¥ 282.0847
54+ $ 32.445 ¥ 274.1603
库存: 27
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 325.32
直接购买
加入购物车
