GSM120B12-R7B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 102W 1 80V(AC) 264V(AC) 5% 桌面安装 167mm*67mm*35mm
供应商型号: SCE-GSM120B12-R7B
供应商: 海外现货
标准整包数: 1

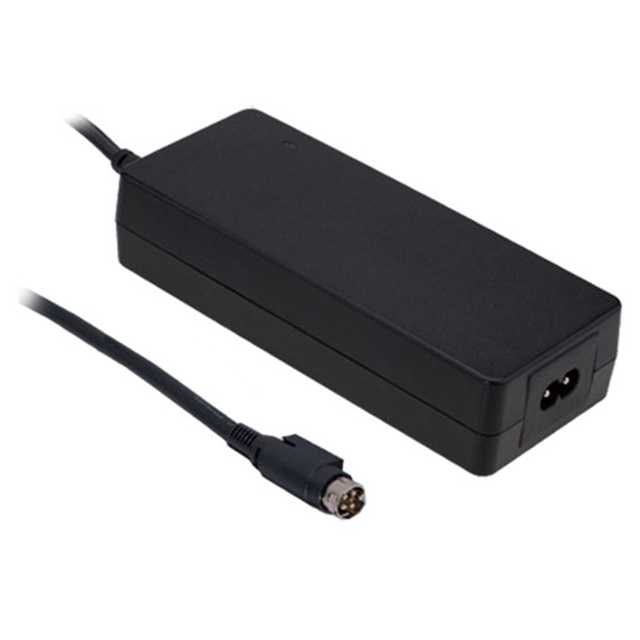

MEAN WELL/台湾明纬 开关电源 GSM120B12-R7B

GSM120B12-R7B概述

    120W AC-DC 可靠绿色医疗适配器 GSM120B 系列技术手册

    产品简介


    GSM120B系列是一款高度可靠的120W电源适配器,适用于桌面式单输出医疗设备。该系列产品采用2引脚(无FPC)IEC320-C8插头,输入电压范围为80至264VAC,可适应不同国家的电网标准。产品广泛应用于移动临床工作站、便携式心率测量机、医疗计算机监测系统等多种医疗场合,提供稳定的电力供应。

    技术参数


    | 参数 | 值 |

    | 输出电压 | 12V, 15V, 20V, 24V, 48V |
    | 额定电流 | 8.5A / 115VAC, 7A / 230VAC |
    | 额定功率(最大) | 120W |
    | 输出纹波和噪声(最大) | 180mVp-p(24V)、200mVp-p(48V)|
    | 输入电压范围 | 80 ~ 264VAC, 113 ~ 370VDC |
    | 输入频率范围 | 47 ~ 63Hz |
    | 功率因数(典型值) | >0.93 / 230VAC, >0.97 / 115VAC(满载时) |
    | 能效水平(典型值) | 88% 至 91.5% |
    | 冷启动时的涌流 | 35A / 115VAC, 70A / 230VAC |
    | 绝缘耐压 | I/P-O/P: 4KVAC |
    | 绝缘电阻 | I/P-O/P: 100M Ω / 500VDC / 25℃ / 70% RH |

    产品特点和优势


    1. 超低泄漏电流:泄漏电流小于100 μA,确保设备在使用过程中的安全性。
    2. 极低的空载功耗:空载功耗低于0.15W,提高能源效率。
    3. 高效率设计:效率达到91.5%,符合最新的能效标准。
    4. 广泛的温度适应性:工作温度范围为-30 ~ +70℃,适用于多种恶劣环境。
    5. 多重保护机制:具备短路保护、过载保护、过压保护、过温保护等多种安全防护措施。
    6. 紧凑的设计:尺寸仅为167 67 35 mm(长宽高),便于安装和集成。

    应用案例和使用建议


    GSM120B系列广泛应用于各种医疗设备中,例如移动临床工作站、便携式心率测量机和医疗计算机监测系统等。为了确保最佳使用效果,建议如下:
    1. 安装和连接:请参考安装手册,正确连接输入和输出端子,确保所有电气连接都牢固可靠。
    2. 温度管理:虽然该设备的工作温度范围较广,但在高温环境下应采取适当的散热措施,以确保设备稳定运行。
    3. 定期检查:为了延长使用寿命,建议定期检查设备的运行状态,确保所有保护机制正常工作。

    兼容性和支持


    GSM120B系列与多种医疗设备兼容,包括但不限于移动临床工作站和医疗计算机监测系统。此外,制造商提供全面的技术支持和服务,包括产品手册、在线技术支持和售后服务。

    常见问题与解决方案


    1. 问题:开机时出现异常声音。
    - 解决方法:检查连接线是否有松动,确保所有电气连接牢固可靠。
    2. 问题:设备不能正常启动。
    - 解决方法:检查输入电压是否在规定范围内,确认设备没有过载或短路现象。
    3. 问题:输出电压不稳定。
    - 解决方法:检查负载情况,确保负载在规定的范围内,如果需要,请咨询专业技术人员。

    总结和推荐


    GSM120B系列作为一款高性能的医疗级电源适配器,具有高可靠性、高效能、低功耗、广泛的温度适应性等显著优势,能够满足各种医疗设备的需求。我们强烈推荐该产品用于需要高度安全性和可靠性的医疗环境中。
    希望以上内容对您有所帮助!

GSM120B12-R7B参数

参数
最小输入电压 80V(AC)
电流-输出1 -
电压-输出3 -
电流-输出2 -
电压-输出4 -
输出功率 102W
最大输入电压 264V(AC)
负载调节 5%
电压-输出2 -
输出数量 1
电压-输出1 -
长*宽*高 167mm*67mm*35mm
安装方式 桌面安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

GSM120B12-R7B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GSM120B12-R7B GSM120B12-R7B数据手册

GSM120B12-R7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 458.3424
5+ ¥ 443.0606
10+ ¥ 421.6222
20+ ¥ 406.3405
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 458.34
