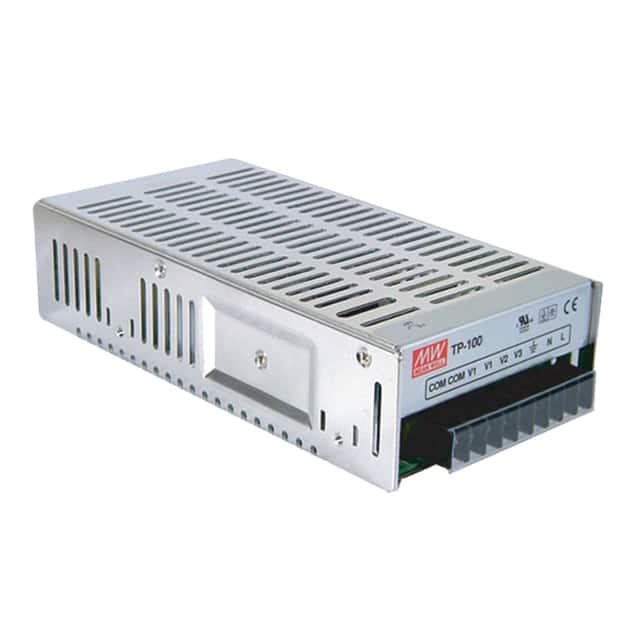

TP-100D

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 105W 3 90V(AC),127V(DC) 264V(AC),370V(DC) 3%,6%,4% 2A 10A 12V 24V 5V 底座安装 199mm*99mm*50mm
供应商型号:
供应商:
标准整包数: 0
MEAN WELL/台湾明纬 开关电源 TP-100D

TP-100D概述


    产品简介


    本产品为TP-100系列三输出电源模块,适用于多种电子设备。该模块集成了功率因数校正(PFC)功能,能够提供稳定的直流电压输出。主要用于工业自动化、通信设备、医疗设备、测试仪器等领域。

    技术参数


    - 输入电压范围:90~264VAC(127~370VDC)
    - 额定电流:见下表
    - 输出电压调整范围:CH1: 4.75~5.5V
    - 负载调整率:±3.0% (CH1)
    - 线性调整率:±1.0%
    - 纹波和噪声:≤100mVp-p (CH1)
    - 过压保护:内部自动关断,温度恢复正常后自动恢复
    - 过载保护:内部自动关断,重新上电后恢复
    - 频率范围:47~63Hz
    - 效率:≥75%
    - 安全标准:EN60950-1, UL60950-1, EAC TP TC 004批准
    - 工作温度范围:-10~+60°C(参见降额曲线)
    - 存储温度范围:-20~+85°C
    - 振动测试:10~500Hz, 2G, 10min/1cycle, 60min. each along X, Y, Z axes
    | 型号 | 输出电压 (V) | 额定电流 (A) | 功率 (W) |

    | TP-100A | 5V | 10A | 101W |
    | TP-100B | 12V | 4A | 105.2W |
    | TP-100C | 5V | 0.6A | 104W |
    | TP-100D | 12V | 10A | 105.2W |

    产品特点和优势


    - 高效能:具备功率因数校正功能,效率高达75%,适合各种高要求的应用场景。
    - 稳定性:负载和线性调整率较低,确保了输出电压的稳定性和可靠性。
    - 多功能保护:具备过压、过流、短路等多重保护机制,提升了产品的耐用性和安全性。
    - 广泛的应用:适用于广泛的工业自动化和通信设备中,提供了多种电压和电流选择以满足不同需求。

    应用案例和使用建议


    该产品广泛应用于医疗设备、通信基站、工业控制和测试设备等。例如,在医疗设备中,需要稳定且可靠的电源来保证设备的正常运行。根据实际应用情况,建议选择合适的型号以满足不同的电压和电流需求。同时,需要注意产品的工作温度范围和环境湿度,避免超出范围导致故障。

    兼容性和支持


    TP-100系列模块具有良好的兼容性,可以与其他标准电子元件配合使用。厂商提供了详细的技术文档和在线技术支持,确保用户能够在使用过程中获得必要的帮助和支持。此外,产品还通过了多项国际安全认证,保证了其在使用过程中的安全可靠。

    常见问题与解决方案


    1. Q: 电源模块出现过热现象怎么办?
    - A: 检查输入电压是否过高或负载过大,适当降低负载或将电源模块放置于通风良好的环境中。
    2. Q: 输出电压不稳定如何处理?
    - A: 检查连接线是否有松动或接触不良的情况,确保所有接头连接牢固。
    3. Q: 如何防止电源模块损坏?
    - A: 避免长时间超负荷运行,定期检查电源模块的运行状态,如有异常及时更换或维修。

    总结和推荐


    TP-100系列电源模块以其高效率、稳定性和多功能保护机制在同类产品中脱颖而出。无论是医疗设备还是工业自动化,都能满足其对电源的要求。考虑到其广泛的应用领域和优秀的性能表现,我们强烈推荐使用TP-100系列电源模块。

TP-100D参数

参数
最大输入电压 264V(AC),370V(DC)
电流-输出2 2A
电压-输出3 12V
电流-输出1 10A
输出功率 105W
电压-输出2 24V
电压-输出1 5V
输出数量 3
负载调节 3%,6%,4%
电压-输出4 -
最小输入电压 90V(AC),127V(DC)
长*宽*高 199mm*99mm*50mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

TP-100D数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 TP-100D TP-100D数据手册

TP-100D封装设计

查看详情并下载
Symbol
Footprint
3D Model
