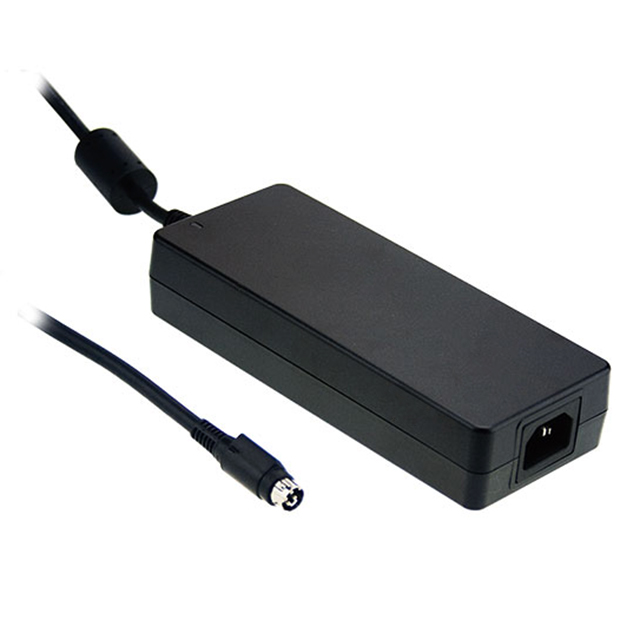

GST160A12-R7B

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST160A系列, 12V 直流输出, 0 → 11.5A输出
供应商型号: GST160A12-R7B
供应商: 云汉优选
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST160A12-R7B

GST160A12-R7B概述

    160W AC-DC High Reliability Industrial Adaptor GS 160 T A系列技术手册解析

    产品简介


    本产品为160W高可靠性工业适配器,适用于多种工业应用场合。它是一款交流转直流电源转换器,能够将交流输入电压(85 ~ 264VAC)转换成稳定可靠的直流输出电压,包括但不限于12V、15V、20V、24V、36V和48V。这些特性使其成为工业自动化、通信系统及各类控制设备的理想选择。

    技术参数


    - 输入电压范围: 85 ~ 264VAC
    - 输出电压: 12V、15V、20V、24V、36V、48V
    - 功率额定值: 160W
    - 电流范围: 0 ~ 11.5A (12V),0 ~ 8A (15V),0 ~ 6.67A (20V),0 ~ 9.6A (24V),0 ~ 4.44A (36V),0 ~ 3.34A (48V)
    - 电压调节精度: ±5.0% (12V, 15V, 36V),±3.0% (20V, 48V),±1.0% (24V)
    - 效率: 91%~94%
    - 纹波噪声: ≤200mVp-p
    - 启动电流: 120A (230VAC)
    - 输入泄漏电流: ≤0.75mA (240VAC)
    - 保护特性: 过载保护、过压保护、过温保护
    - 工作温度范围: -30 ~ +70°C
    - 湿度范围: 工作20% ~ 90% RH,存储-20 ~ +85°C,10% ~ 95% RH非凝结
    - 安全认证: UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336, CCC GB4943, PSE J60950-1, BIS IS13252, AS/NZS 60950, KC K60950-1, EAC TP TC 004

    产品特点和优势


    1. 高效率: 高达94%,确保电源转换过程中损失最小化。
    2. 高可靠性: 设计符合多项国际标准,保证长时间运行无故障。
    3. 宽电压输入范围: 支持85 ~ 264VAC,适应各种复杂电网条件。
    4. 过载/过压/过温保护: 内置多重保护机制,保障设备安全。
    5. 纹波噪声低: 输出纹波噪声≤200mVp-p,提供更纯净的直流电能。

    应用案例和使用建议


    - 工业自动化系统: 提供稳定可靠的电源,确保设备连续正常运行。
    - 通信设备: 具备宽电压输入范围和多种输出电压,适用于各种通信基础设施。
    - 监控和控制系统: 高效稳定的电源有助于提高系统的可靠性和稳定性。
    建议用户在安装时注意电源与负载之间的匹配性,避免过载运行。同时,根据实际需求选择合适的输出电压版本,并考虑电源的散热设计以防止过热。

    兼容性和支持


    该适配器设计与多种标准连接器兼容,如R7B、R6B等。厂商提供详细的技术文档和安装指南,并支持相关认证的申请。此外,还提供专业的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 系统不稳定,频繁重启。
    - 解决方案: 检查电源输入电压是否稳定,确认负载不超过电源额定值。
    - 问题: 电源输出电压波动大。
    - 解决方案: 检查电源与负载间的线路,确保良好的接触,并检查负载是否超载。

    总结和推荐


    该款160W高可靠性工业适配器以其高效、稳定、宽电压输入范围等特点,在工业自动化、通信系统等领域具有显著的应用价值。对于追求高性能和高可靠性的项目来说,它是一个值得信赖的选择。推荐在各种工业应用环境中使用此产品。

GST160A12-R7B参数

参数
电压-输出1 -
电压-输出2 -
最大输入电压 264V(AC)
电流-输出2 -
最小输入电压 85V(AC)
电流-输出1 -
输出功率 138W
电压-输出4 -
负载调节 5%
输出数量 1
电压-输出3 -
长*宽*高 175mm*72mm*35mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST160A12-R7B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST160A12-R7B GST160A12-R7B数据手册

GST160A12-R7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
