首页  >  产品百科  >  GST36B48-P1J

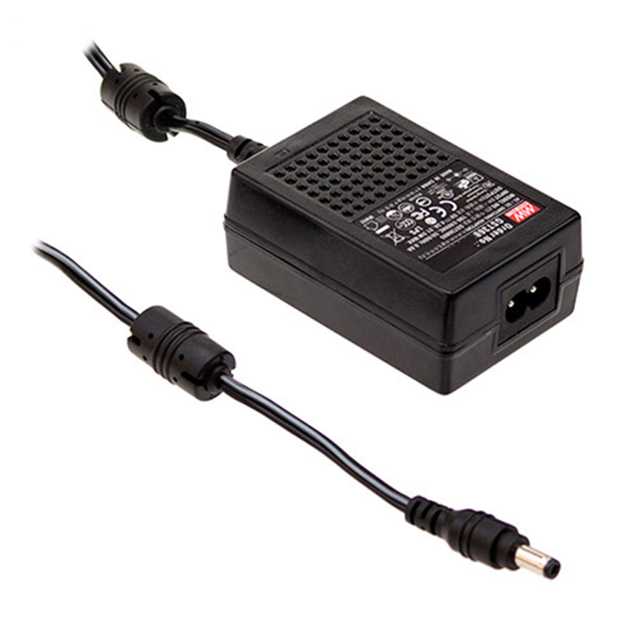

GST36B48-P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: Mean Well 电源适配器 GST36B系列, 48V 直流输出, 0 → 0.75A输出
供应商型号: TW-GST36B48-P1J
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GST36B48-P1J

GST36B48-P1J概述

    36W AC-DC High Reliability Industrial Adaptor GST36B系列电子元器件技术手册解析

    一、产品简介


    36W AC-DC High Reliability Industrial Adaptor GST36B系列是工业应用领域的高性能适配器,专为高可靠性需求而设计。本系列涵盖多种输出电压(5V、9V、12V、24V、48V)选项,以满足不同应用场景的需求。这些适配器主要用于工业自动化设备、通讯系统、安防设备等领域,确保稳定供电,提升系统整体性能。

    二、技术参数


    1. 额定功率:最大输出功率36W。
    2. 输入电压范围:85 ~ 264VAC。
    3. 频率范围:47 ~ 63Hz。
    4. 输出电压精度:±3.0% ~ ±5.0%。
    5. 纹波噪声:最大90mVp-p ~ 200mVp-p。
    6. 效率:典型值82% ~ 90%。
    7. 启动时间:最长1500ms(全负载下)。
    8. 过载保护:输出电流0 ~ 4.3A。
    9. 浪涌电流:最大70A(230VAC)。
    10. 工作温度范围:-30 ~ +70°C。
    11. 存储温度和湿度范围:-40 ~ +85°C,10 ~ 95%RH非凝结状态。

    三、产品特点和优势


    1. 高可靠性:36W AC-DC High Reliability Industrial Adaptor GST36B系列适配器通过多项安全标准认证(如UL62368-1、CCC GB4943.1等),确保产品在复杂环境中稳定运行。
    2. 高效率:具有高能效转换能力,减少能源浪费,提高设备的能效比。
    3. 宽输入电压范围:适应不同国家和地区电网电压变化,无需额外调整即可使用。
    4. 全面的保护机制:包含过载保护、短路保护、过温保护等多种保护措施,保障设备安全。

    四、应用案例和使用建议


    该系列适配器广泛应用于工业自动化控制系统、通讯基站电源系统及各种安防监控设备。例如,在工业生产线中,为了确保设备稳定运行,可以选用适合的应用场景适配器,以应对生产过程中可能产生的波动。
    使用建议:
    1. 在安装过程中,请务必遵循安装手册的要求进行操作,避免不必要的故障。
    2. 为防止外界干扰对设备造成影响,可以考虑使用屏蔽线缆以增强抗干扰性能。
    3. 定期检查适配器的工作状态,特别是在高温高湿环境中使用时,需关注设备散热情况。

    五、兼容性和支持


    该系列产品与多种标准接口兼容,可选配不同类型的直流插头。制造商提供了详尽的技术支持文档和安装手册,以便用户参考使用。此外,还提供了一定年限内的售后保修服务。

    六、常见问题与解决方案


    问题1:设备启动时间较长。
    解决方法:检查输入电压是否处于正常范围,如果电压低于85VAC或高于264VAC,则可能导致启动时间延长。
    问题2:设备出现异常噪音。
    解决方法:检查输出电压是否超出规格,检查是否发生过载或短路,导致适配器保护机制启动。

    七、总结和推荐


    36W AC-DC High Reliability Industrial Adaptor GST36B系列适配器凭借其高可靠性、宽输入电压范围、全面的保护机制和高效率等优点,在工业自动化控制和其他高要求的应用领域表现优异。对于需要稳定、可靠电源供应的工业用户来说,这是一个值得选择的产品。

GST36B48-P1J参数

参数
电压-输出2 -
输出功率 36W
输出数量 1
负载调节 2%
电流-输出1 -
最小输入电压 85V(AC)
电流-输出2 -
电压-输出4 -
电压-输出1 -
最大输入电压 264V(AC)
电压-输出3 -
长*宽*高 79mm*54mm*33mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GST36B48-P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GST36B48-P1J GST36B48-P1J数据手册

GST36B48-P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65
