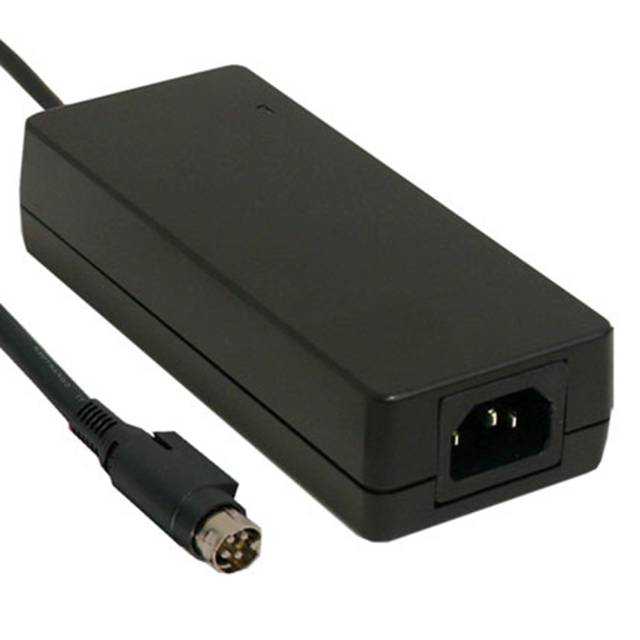

GC120A24-R7B

产品分类: 电池
厂牌: MEAN WELL/台湾明纬
产品描述: 1 27.2V 铅酸,锂离子 铅酸电池,锂离子电池 桌面安装 167mm*67mm*35mm
供应商型号: TW-GC120A24-R7B
供应商: 国内现货
标准整包数: 1
MEAN WELL/台湾明纬 电池 GC120A24-R7B

GC120A24-R7B概述

    电子元器件产品技术手册

    1. 产品简介


    GC120系列120W单输出电池充电器是一种用于铅酸电池(包括 flooded, Gel 和 AGM)和锂离子电池(如锂铁和锰锂)的高效充电器。该产品具备广泛的输入电压范围(85 ~ 264VAC 或 120 ~ 370VDC),适用于多种应用场景,如工业设备、通信基站、电动车等领域。

    2. 技术参数


    - 输入电压范围:85 ~ 264VAC / 120 ~ 370VDC
    - 频率范围:47 ~ 63Hz
    - 额定功率:120W
    - 输出电压范围:14 ~ 16.5V
    - 输出电流范围:2.21A ~ 7.5A(根据容量不同)
    - 电源效率:≥ 90%
    - 功率因数:PF > 0.97 / 230VAC;PF > 0.99 / 115VAC(满载时)
    - 安全标准:EN61000-4-2, 3, 4, 5, 6, 8, 11;EAC TP TC 020;EN55032 Class B;FCC PART 15 / CISPR22 Class B;EN61000-3-2, 3
    - 环境温度范围:工作温度 -30 ~ +70℃;存储温度 -40 ~ +85℃
    - 湿度范围:工作湿度 20% ~ 90% RH(非冷凝);存储湿度 10% ~ 95% RH
    - 防护等级:全封闭塑料外壳;符合CE, FCC, CB, TUV, EAC等认证标准
    - 重量及尺寸:1676735mm(长×宽×高);0.62Kg

    3. 产品特点和优势


    - 多级充电特性:采用两阶段充电模式,提供更稳定的充电过程。
    - 多功能LED指示灯:红灯表示恒流充电,绿灯表示恒压浮充。
    - 内置功率因数校正:PF > 0.97 / 230VAC;PF > 0.99 / 115VAC,降低功耗。
    - 无负载功率消耗低:小于0.5W,环保节能。
    - 安全保护机制:具有过温、短路、过压等多种保护功能,确保设备稳定运行。
    - 兼容性强:适用于不同类型的电池,提供灵活的连接方式,满足多样化的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备:长时间供电保障。
    - 通信基站:高可靠性、稳定输出,保证通讯连续性。
    - 电动车:快速充电,延长使用寿命。
    使用建议:
    - 在低温环境下使用时,需要考虑降低输出功率,避免过热保护。
    - 选择合适的电缆型号和长度,以减少线损,提高充电效率。
    - 定期检查设备的散热系统,确保良好通风,避免过热。

    5. 兼容性和支持


    - 兼容性:与不同的电池类型和连接方式高度兼容。
    - 支持:厂家提供两年保修服务,针对不同应用提供详细的安装指导和技术支持文档。

    6. 常见问题与解决方案


    - Q1: 充电器无法启动
    - 检查输入电源是否正常。
    - Q2: 输出电压不稳定
    - 确认连接线缆是否有损坏,重新连接电池。
    - Q3: 设备过热
    - 保持良好的通风环境,避免长时间满载工作。

    7. 总结和推荐


    GC120系列120W单输出电池充电器以其高效的转换效率、广泛的应用范围和强大的安全性,在各种复杂的工作环境中表现出色。其独特的多级充电技术和完善的保护机制使其成为市场上极具竞争力的产品。强烈推荐该款充电器用于需要可靠、高效电源供应的应用场合。

GC120A24-R7B参数

参数
电池容量 -
化学特性 铅酸,锂离子
电池尺寸 -
电池类型 铅酸电池,锂离子电池
标称电压 27.2V
电池数量 1
长*宽*高 167mm*67mm*35mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

GC120A24-R7B数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电池 MEAN WELL/台湾明纬 GC120A24-R7B GC120A24-R7B数据手册

GC120A24-R7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 198
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 198
