PS-45-13.5

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 44.55W 1 90V(AC),127V(DC) 264V(AC),370V(DC) 2% 13.5V 底座安装 127mm*76mm*28mm
供应商型号: PS-45-13.5-ND
供应商: Digi-Key
标准整包数: 1

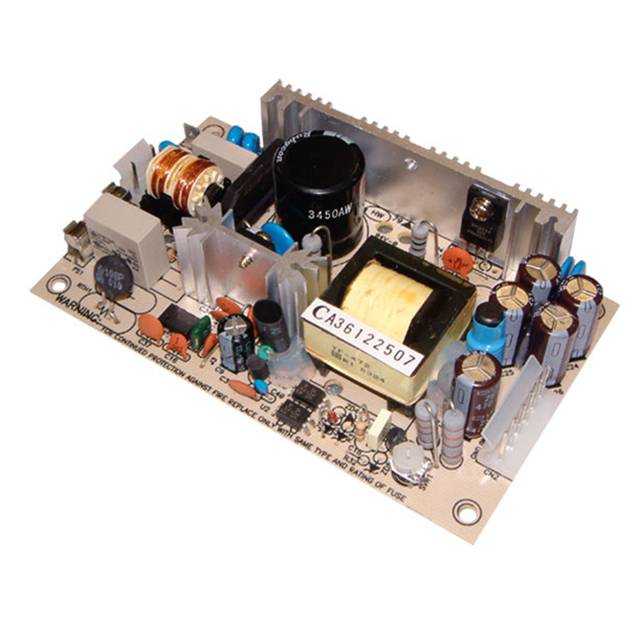

MEAN WELL/台湾明纬 开关电源 PS-45-13.5

PS-45-13.5概述


    产品简介


    PS-45系列是一款高效的单输出开关电源模块,适用于广泛的工业和消费电子应用。这些模块提供多种直流电压输出,包括3.3V、5V、7.5V、12V、13.5V、15V、24V、27V和48V。它们被广泛用于通信设备、计算机系统、工业自动化设备和其他需要稳定电源的场合。

    技术参数


    DC电压
    - 输出电压范围:
    - 3.3V:3.14~3.63V
    - 5V:4.75~5.5V
    - 7.5V:7.13~8.25V
    - 12V:11.4~13.2V
    - 13.5V:12.8~14.85V
    - 15V:14.25~16.5V
    - 24V:22.8~26.4V
    - 27V:25.65~29.7V
    - 48V:45.6~52.8V
    额定电流
    - 最大输出电流范围:
    - 3.3V:0 ~ 10.7A
    - 5V:0 ~ 10.5A
    - 7.5V:0 ~ 7A
    - 12V:0 ~ 4.4A
    - 13.5V:0 ~ 3.9A
    - 15V:0 ~ 3.5A
    - 24V:0 ~ 2.2A
    - 27V:0 ~ 1.95A
    - 48V:0 ~ 1.1A
    额定功率
    - 最大额定输出功率(根据冷却条件):
    - 3.3V:26.4W
    - 5V:40W
    - 7.5V:40.5W
    - 12V:44.4W
    - 13.5V:44.55W
    - 15V:45W
    - 24V:45.6W
    - 27V:45.9W
    - 48V:48W
    其他电气特性
    - 线路调节率:±3.0%
    - 负载调节率:±1.0%
    - 启动时间:800ms,满载时30ms
    - 保持时间:60ms(满载)

    产品特点和优势


    PS-45系列电源模块具有多项显著特点:
    - 高效率:最高可达78%,有效降低能耗。
    - 宽输入电压范围:支持90 ~ 264VAC或127 ~ 370VDC输入电压,适应不同应用场景。
    - 过载保护:采用打嗝模式(Hiccup Mode),自动恢复,确保系统稳定运行。
    - 高可靠性:MTBF达到300.7K小时,适用于严苛的工作环境。
    - 安全标准认证:通过UL60950-1、TUV EN60950-1认证,符合EN55032、EN61000-3-2/-3、EN61000-4-2/3/4/5/6/8/11、EN55024等国际安全和电磁兼容标准。

    应用案例和使用建议


    PS-45系列广泛应用于通信基站、服务器、工业控制设备等领域。以下是具体的应用案例及使用建议:
    - 通信基站:使用PS-45系列为基站设备提供稳定的电力供应,可以考虑增加散热设计以提升工作效率。
    - 服务器:在服务器环境中,由于对稳定性和可靠性要求较高,建议配置合适的冷却系统,以防止过热。
    - 工业自动化:在工业环境中,由于环境较为复杂,建议定期进行维护检查,以确保长期稳定运行。

    兼容性和支持


    PS-45系列与其他标准电子元器件和设备具有良好的兼容性,特别是与Molex连接器兼容。制造商提供详尽的技术支持和维护服务,以帮助客户解决各种使用问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动异常 | 检查输入电压是否在正常范围内,确认连接器无损坏 |
    | 输出电压不稳定 | 调整负载或改善电源系统的接地情况 |
    | 过热警告 | 检查散热装置是否工作正常,适当调整通风和冷却设置 |

    总结和推荐


    PS-45系列是一款高效、可靠且具有良好安全标准的开关电源模块,适用于多种工业和消费电子应用。其高效率、宽输入电压范围、出色的保护机制以及高可靠性,使其在市场上具有很强的竞争力。建议客户根据具体需求选择合适的型号,并做好适当的安装和维护工作,以充分发挥其性能。

PS-45-13.5参数

参数
最小输入电压 90V(AC),127V(DC)
输出功率 44.55W
负载调节 2%
电流-输出2 -
电压-输出4 -
最大输入电压 264V(AC),370V(DC)
电压-输出1 13.5V
电流-输出1 -
输出数量 1
电压-输出2 -
电压-输出3 -
长*宽*高 127mm*76mm*28mm
安装方式 底座安装
应用等级 商用级
零件状态 在售

PS-45-13.5数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PS-45-13.5 PS-45-13.5数据手册

PS-45-13.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
