首页  >  产品百科  >  LRS-100-36

LRS-100-36

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 100.8W开关电源, 36V 直流输出电压 2.8A输出电流, 1输出点
供应商型号: LRS-100-36
供应商: 国内现货
标准整包数: 1

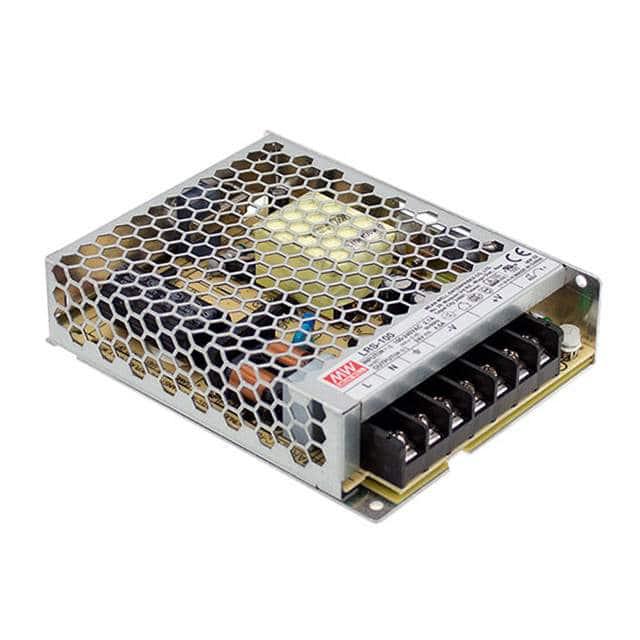

MEAN WELL/台湾明纬 开关电源 LRS-100-36

LRS-100-36概述

    100W 单输出开关电源LRS-100系列技术手册

    产品简介


    LRS-100 系列是一款高效率的单输出开关电源,适用于多种电子设备。它提供了不同电压输出(3.3V、5V、12V、15V、24V、36V 和 48V),以满足不同应用场景的需求。该系列产品以其高可靠性、宽输入电压范围和良好的环境适应性而著称,广泛应用于工业控制、医疗设备、通信设备、安防监控等领域。

    技术参数


    以下是LRS-100 系列的主要技术参数:
    - 型号:LRS-100-3.3、LRS-100-5、LRS-100-12、LRS-100-15、LRS-100-24、LRS-100-36、LRS-100-48
    - 直流电压:3.3V、5V、12V、15V、24V、36V、48V
    - 额定电流:20A、18A、8.5A、7A、4.5A、2.3A
    - 额定功率:66W、90W、102W、105W、108W、110.4W
    - 输出电压调整范围:0 ~ 20A、0 ~ 8.5A、0 ~ 7A、0 ~ 4.5A、0 ~ 2.3A
    - 线性调节率:±1.0%
    - 负载调节率:±0.5%
    - 上升时间:500ms(230VAC)、30ms(115VAC)
    - 保持时间:55ms(230VAC)、10ms(115VAC)
    - 电压范围:85 ~ 264VAC(120 ~ 373VDC)
    - 频率范围:47 ~ 63Hz
    - 效率:典型值84.5%,最大值91%
    - 启动电流:1.9A/115VAC、1.2A/230VAC
    - 冷启动电流:50A/230VAC
    - 泄漏电流:<0.75mA/240VAC
    - 耐压强度:输入到输出:4kVAC;输入到接地:2kVAC;输出到接地:1.25kVAC
    - 隔离电阻:输入到输出、输入到接地、输出到接地:100MΩ/500VDC
    - 工作温度:-30 ~ +70℃
    - 工作湿度:20 ~ 90% RH 非冷凝状态
    - 存储温度:-40 ~ +85℃,10 ~ 95% RH 非冷凝状态
    - 振动:10 ~ 500Hz,5G,10分钟/周期,每个方向60分钟
    - 平均无故障时间(MTBF):最小值为720.6K小时

    产品特点和优势


    LRS-100 系列电源具有以下显著特点和优势:
    - 高效能:高效率设计,可达到最高91%的转换效率,降低能耗。
    - 宽输入电压范围:支持85~264VAC的宽输入电压范围,适用多种供电系统。
    - 良好环境适应性:能在-30~+70℃的宽工作温度范围内稳定工作,并具备优秀的防潮性能。
    - 安全保护机制:内置过压、过流和短路保护机制,确保设备和系统的安全运行。
    - 高可靠性:通过了多项国际标准认证,如UL 62368-1、TUV EN62368-1、EN60335-1、EN61558-1等。

    应用案例和使用建议


    LRS-100 系列电源广泛应用于各种电子设备,例如:
    - 工业控制设备:需要稳定电源供应的各类自动化控制系统。
    - 医疗设备:要求高可靠性和精确性的医疗仪器。
    - 通信设备:基站、路由器等通信基础设施。
    - 安防监控设备:视频监控系统中的关键组件。
    使用建议:
    - 在使用前,请仔细阅读用户手册,确保正确连接电源线。
    - 由于该电源具有宽输入电压范围,适合接入不同区域的电网。
    - 定期检查设备工作状态,特别是在高温、高湿环境下使用时要特别注意散热。
    - 若设备长期处于满载运行状态,建议适当增加外部散热措施,以提高设备寿命。

    兼容性和支持


    LRS-100 系列电源与大多数主流电子设备兼容,可直接安装使用。制造商提供全面的技术支持和售后服务,包括:
    - 技术支持:提供在线技术支持,解答用户疑问。
    - 保修服务:提供两年保修服务,保障用户权益。
    - 安装指导:提供详细的安装指南和维护手册,便于用户操作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常,若输入电压波动较大,考虑加装稳压装置。 |
    | 设备过热 | 确保设备周围有足够的通风空间,避免遮挡进风口和出风口。 |
    | 设备不启动 | 检查电源线是否接好,确认输入电压符合要求,必要时联系技术支持。 |

    总结和推荐


    LRS-100 系列电源凭借其高效能、宽输入电压范围和良好的环境适应性,成为众多工业控制、医疗、通信和安防监控设备的理想选择。其卓越的安全保护机制和高可靠性使其在市场上具有很强的竞争优势。我们强烈推荐使用该系列产品,特别是在对电源质量和稳定性有严格要求的应用场景中。

LRS-100-36参数

参数
输出数量 1
电流-输出2 -
电压-输出2 -
输出功率 101W
电压-输出1 36V
电流-输出1 2.8A
负载调节 0.5%
电压-输出4 -
最小输入电压 85V(AC),120V(DC)
电压-输出3 -
最大输入电压 264V(AC),373V(DC)
长*宽*高 129mm*97mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LRS-100-36数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 LRS-100-36 LRS-100-36数据手册

LRS-100-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.94
40+ ¥ 62.828
200+ ¥ 61.16
240+ ¥ 58.38
库存: 240
起订量: 1 增量: 40
交货地:
最小起订量为:1
合计: ¥ 63.94
