TP-75A

产品分类: 电池
厂牌: MEAN WELL/台湾明纬
产品描述:
供应商型号:
供应商:
标准整包数: 0

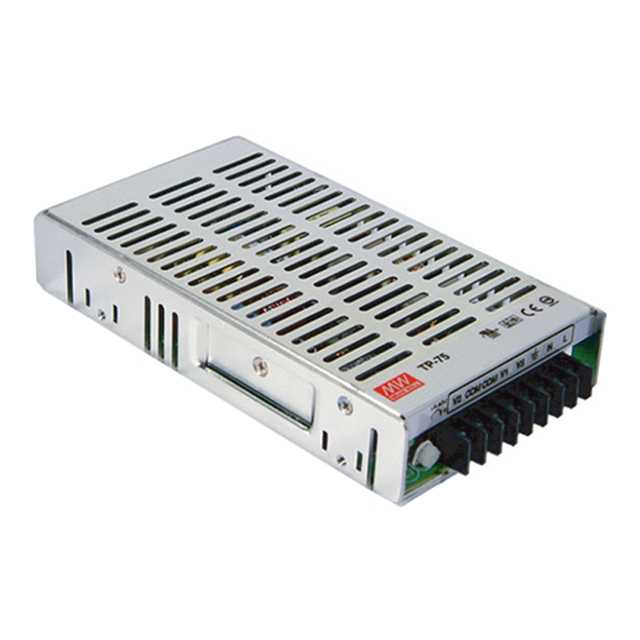

MEAN WELL/台湾明纬 电池 TP-75A

TP-75A概述


    产品简介


    TP-75系列电源模块是一系列高效能的三路输出直流电源,广泛应用于电信设备、计算机系统、工业控制装置以及其他需要稳定电源供应的应用场合。该系列电源模块提供多种输出电压组合,具备高效率、宽输入电压范围及内置主动功率因数校正(PFC)功能。本产品特别适用于要求高效能和可靠性高的电子设备。

    技术参数


    以下为TP-75系列电源模块的主要技术参数:
    | 参数 | TP-75A | TP-75B | TP-75C |
    ||
    | 额定电流 | 7A / 3A / 0.6A | 7A / 3A / 0.4A | 6A / 2.5A / 0.5A |
    | 电流范围 | 1.5 ~ 10A / 0.2 ~ 4A / 0 ~ 0.6A | 1.5 ~ 10A / 0.2 ~ 4A / 0 ~ 0.6A | 1.5 ~ 10A / 0.2 ~ 3A / 0 ~ 0.6A |
    | 额定功率 | 74W | 75.8W | 75W |
    | 输出调整范围 | 4.75 ~ 5.5V | 4.75 ~ 5.5V | 4.75 ~ 5.5V |
    | 线性调节率 | 3.0% | 3.0% | 3.0% |
    | 负载调节率 | 4.0% | 4.0% | 4.0% |
    | 设置时间 | 800ms, 60ms 全负载时 | 800ms, 60ms 全负载时 | 800ms, 60ms 全负载时 |
    | 保持时间 | 36ms 全负载时 | 36ms 全负载时 | 36ms 全负载时 |
    | 输入电压范围 | 90 ~ 264VAC | 90 ~ 264VAC | 90 ~ 264VAC |
    | 频率范围 | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz |
    | 功率因数 | >0.95 (230VAC) / >0.98 (115VAC) | >0.95 (230VAC) / >0.98 (115VAC) | >0.95 (230VAC) / >0.98 (115VAC) |
    | 输入效率 | 70% | 70% | 70% |
    | 启动电流 | 1.5A / 115VAC, 0.8A / 115VAC | 1.5A / 115VAC, 0.8A / 115VAC | 1.5A / 115VAC, 0.8A / 115VAC |
    | 泄漏电流 | <2mA / 240VAC | <2mA / 240VAC | <2mA / 240VAC |
    | 安全标准 | UL60950-1, TUV EN60950-1 | UL60950-1, TUV EN60950-1 | UL60950-1, TUV EN60950-1 |

    产品特点和优势


    TP-75系列电源模块的主要特点是其高效率、稳定的输出特性和良好的安全性。其独特的内置主动功率因数校正(PFC)功能可以确保在不同负载条件下的输出电压稳定,并且具有广泛的输入电压范围(90~264VAC)。这些特性使其非常适合用于对可靠性要求极高的应用场景。

    应用案例和使用建议


    TP-75系列电源模块因其多功能性被广泛应用于各种场景中,如通信设备、服务器、工业控制系统等。例如,在一个计算机服务器系统中,TP-75系列电源可以为多个组件提供稳定的电源供应,确保系统的可靠运行。在实际使用中,建议根据具体负载情况选择合适的型号,并且注意环境温度的影响,以保证最佳的工作性能。

    兼容性和支持


    TP-75系列电源模块与其他电子设备的兼容性良好,符合多项国际安全和电磁兼容标准。厂商提供了3年的保修服务,以及详尽的技术支持文档,方便用户进行安装和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,确保所有连接正确无误。 |
    | 过热 | 检查散热措施是否到位,必要时可增加散热风扇。 |
    | 启动异常 | 检查启动电流是否在规定范围内,如有必要可重新调整设置。 |

    总结和推荐


    TP-75系列电源模块凭借其高效的性能、稳定可靠的输出特性以及广泛的适用范围,在市场上具有很强的竞争力。我们强烈推荐该系列产品用于各种需要高性能电源供应的应用场合。

TP-75A参数

参数
电池类型 -
标称电压 -
电池数量 -
电池容量 -
化学特性 -
电池尺寸 -
长*宽*高 179mm*99mm*33mm
安装方式 底座安装

TP-75A数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 电池 MEAN WELL/台湾明纬 TP-75A TP-75A数据手册

TP-75A封装设计

查看详情并下载
Symbol
Footprint
3D Model
