GS06E-8P1J

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 6W 1 90V(AC) 264V(AC) 2% 墙壁安装 66mm*32mm*42.5mm
供应商型号: SCE-GS06E-8P1J
供应商: 海外现货
标准整包数: 1
MEAN WELL/台湾明纬 开关电源 GS06E-8P1J

GS06E-8P1J概述

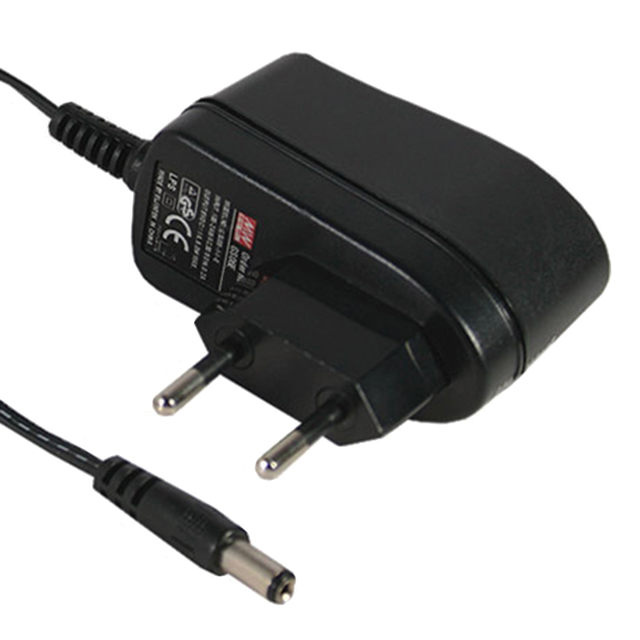

    6W AC-DC 可靠工业适配器 GS06E 系列

    1. 产品简介


    GS06E系列是专为工业应用设计的6W AC-DC可靠工业适配器。该系列适配器适用于多种不同的电压输出,如5V、7.5V、9V、12V、15V、18V、24V和48V。这些适配器具有高效率、低噪声及优良的电气特性,能够满足广泛的工业设备需求。它们通常用于电源管理、通信设备、控制系统以及其他需要稳定直流电能的应用场合。

    2. 技术参数


    - 输出电压: 5V、7.5V、9V、12V、15V、18V、24V、48V
    - 额定电流: 1.00A(5V)、0.8A(7.5V)、0.66A(9V)、0.5A(12V)、0.4A(15V)、0.33A(18V)、0.25A(24V)、0.125A(48V)
    - 额定功率: 6W
    - 纹波与噪声: 50mVp-p(5V)、80mVp-p(7.5V、9V)、100mVp-p(12V)、120mVp-p(15V)、150mVp-p(18V)、180mVp-p(24V)、200mVp-p(48V)
    - 电压容差: ±5.0%(5V、7.5V、9V、12V、15V、18V、24V),±3.0%(48V)
    - 线性调节率: ±2.0%
    - 负载调节率: ±0.5%
    - 启动时间: 1000ms
    - 恢复时间: 50ms(满载时)
    - 电压范围: 90 ~ 264VAC(输入),127 ~ 370VDC(输入)
    - 频率范围: 47 ~ 63Hz
    - 效率: 68% ~ 84%
    - 最大输入电流: 0.2A / 100VAC
    - 冷启动: 30A / 115VAC,50A / 230VAC
    - 漏电流: ≤0.25mA / 240VAC
    - 安全标准: TUV EN60950-1 认证
    - 工作温度: 0 ~ +50℃
    - 存储条件: -20 ~ +85℃,10 ~ 95% RH非凝露条件
    - 振动测试: 10 ~ 500Hz,2G,每方向10分钟/周期,总时长60分钟
    - 平均无故障时间(MTBF): ≥500,000小时
    - 尺寸: 32 66 42.5mm(L W H)
    - 重量: 100g;90件/10Kg装箱

    3. 产品特点和优势


    - 高可靠性: GS06E系列通过TUV EN60950-1认证,确保在各种工业环境中具备良好的安全性和可靠性。
    - 宽电压范围: 输入电压范围为90 ~ 264VAC,适应全球不同电网标准。
    - 高效率: 在不同输出电压下,效率可达68% ~ 84%,有助于降低能源消耗。
    - 宽温度范围: 工作温度范围为0 ~ +50℃,确保在极端环境下的稳定性。
    - 抗干扰能力: 通过EMC测试,满足EN55032和EN61000-3-2、3等标准,具备优秀的电磁兼容性。

    4. 应用案例和使用建议


    GS06E系列适配器广泛应用于通信基站、工厂自动化设备、安防监控系统等领域。为了获得最佳性能,建议在接线时采用屏蔽电缆,并确保电源线路远离其他敏感设备以减少电磁干扰。此外,在安装过程中需要注意散热,以避免因过热导致设备故障。

    5. 兼容性和支持


    GS06E系列适配器提供多种插头类型供客户选择,包括P1J、P2I、P2J等标准插头和多种定制选项。厂商提供了详尽的技术支持文档,包括安装手册、维护指南等,帮助用户更好地使用和维护设备。

    6. 常见问题与解决方案


    - 问题: 设备开机后没有反应。
    - 解决方案: 检查输入电压是否符合适配器要求,确认连接是否牢固。
    - 问题: 输出电压波动较大。
    - 解决方案: 确认负载是否超出额定范围,适当调整负载量或增加滤波电容。
    - 问题: 适配器过热。
    - 解决方案: 确保通风良好,检查散热装置是否正常工作。

    7. 总结和推荐


    GS06E系列适配器以其高可靠性、宽电压范围和优良的电气特性,成为工业应用中的理想选择。其出色的性能和多样化的兼容性使其在众多同类产品中脱颖而出。综合考虑其性价比,强烈推荐该系列产品用于各种工业环境。

GS06E-8P1J参数

参数
输出功率 6W
电压-输出4 -
电流-输出2 -
最小输入电压 90V(AC)
电压-输出1 -
负载调节 2%
输出数量 1
最大输入电压 264V(AC)
电压-输出3 -
电压-输出2 -
电流-输出1 -
长*宽*高 66mm*32mm*42.5mm
安装方式 墙壁安装
零件状态 在售
包装方式 盒装

GS06E-8P1J数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 GS06E-8P1J GS06E-8P1J数据手册

GS06E-8P1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 133.2331
5+ ¥ 119.8353
10+ ¥ 114.0084
20+ ¥ 110.0505
库存: 272
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 133.23
