DDR-120B-48

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 明纬 DCDC转换器, DDR-120系列, 16.8 → 33.6 V 直流输入, 48V 直流输出, 120W
供应商型号: TW-DDR-120B-48
供应商: 国内现货
标准整包数: 1

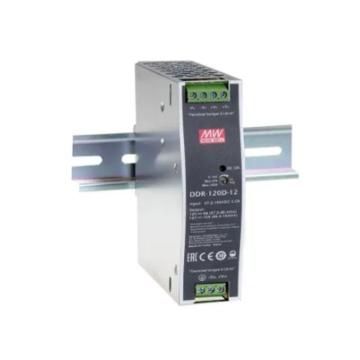

MEAN WELL/台湾明纬 开关电源 DDR-120B-48

DDR-120B-48概述


    产品简介


    DDR-120系列是一款额定功率为120W的DIN导轨式直流-直流转换器。它具有易于安装的特点,能够直接安装在DIN导轨上。这款转换器的主要功能是在不同电压和电流下提供稳定的直流输出,广泛应用于工业自动化、通信设备、铁路系统以及其他需要高可靠性电源的场合。

    技术参数


    | 参数 | DDR-120A-12 | DDR-120B-12 | DDR-120C-12 | DDR-120D-12 |

    | 直流电压(V) | 12 | 12 | 12 | 12 |
    | 额定电流(A) | 8.3 | 10 | 10 | 10 |
    | 输出电压调整范围(V) | 9 ~ 14 | 9 ~ 14 | 9 ~ 14 | 9 ~ 14 |
    | 线性调节率(%) | ±1.0 | ±1.0 | ±1.0 | ±1.0 |
    | 负载调节率(%) | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
    | 效率(%) | 89 | 91 | 91 | 91 |
    | 工作温度范围(℃) | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 | -40 ~ +70 |
    | 存储温度范围(℃) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
    | 尺寸(mm) | 32125.2102 | 32125.2102 | 32125.2102 | 32125.2102 |

    产品特点和优势


    1. 易于安装:采用DIN导轨安装方式,安装简单快捷。
    2. 宽输入电压范围:能够承受-30%到+40%的额定输入电压(除A型外),适合多种供电环境。
    3. 高效率:典型效率达到88.5%-92%,大大降低能源消耗。
    4. 全面保护:具备过压保护、过流保护及反极性保护,确保长期稳定运行。
    5. 宽工作温度范围:能在极端环境下正常工作,适用于恶劣工况。

    应用案例和使用建议


    1. 工业自动化设备:如PLC控制器、传感器和执行器等,提供可靠的电源支持。
    2. 通信基站:提供稳定、高效的直流电源,保证通信设备的正常运行。
    3. 铁路系统:适合用于火车上的信号控制系统和控制单元,满足高可靠性和高安全性的要求。
    使用建议:
    - 在使用时注意输入电压的稳定性,确保输入电压在规定的范围内。
    - 适当降低负载以提高工作效率和延长使用寿命。
    - 定期进行维护检查,确保其正常运行。

    兼容性和支持


    - 与大多数工业标准DIN导轨设备兼容,方便安装。
    - 厂家提供详细的技术支持和售后服务,确保用户能够得到及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定导致输出波动 | 检查输入电源并调整至稳定范围 |
    | 温度过高导致自动关机 | 检查散热情况,确保良好通风 |
    | 输出电压不准确 | 调整输出电压调节旋钮 |
    | 设备启动困难 | 检查输入电路和熔断器状态 |

    总结和推荐


    综上所述,DDR-120系列直流-直流转换器以其高效能、高可靠性和广泛的适用性,在众多应用场景中表现出色。特别是在工业自动化、通信和铁路系统等领域,它能提供可靠的电源支持。因此,我强烈推荐这一款产品给需要高可靠性电源解决方案的应用场合。

DDR-120B-48参数

参数
最大输入电压 33.6V(DC)
电压-输出1 48V
电压-输出3 -
负载调节 1%
电压-输出4 -
输出数量 1
电流-输出1 2.5A
电流-输出2 -
电压-输出2 -
最小输入电压 16.8V(DC)
输出功率 120W
长*宽*高 102mm*32mm*125.2mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

DDR-120B-48数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 DDR-120B-48 DDR-120B-48数据手册

DDR-120B-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
