PPS-200-24

产品分类: 开关电源
厂牌: MEAN WELL/台湾明纬
产品描述: 150W(199WForcedAir) 1 90V(AC),127V(DC) 264V(AC),370V(DC) 1% 24V 底座安装 127mm*76.2mm*35.1mm
供应商型号:
供应商:
标准整包数: 0

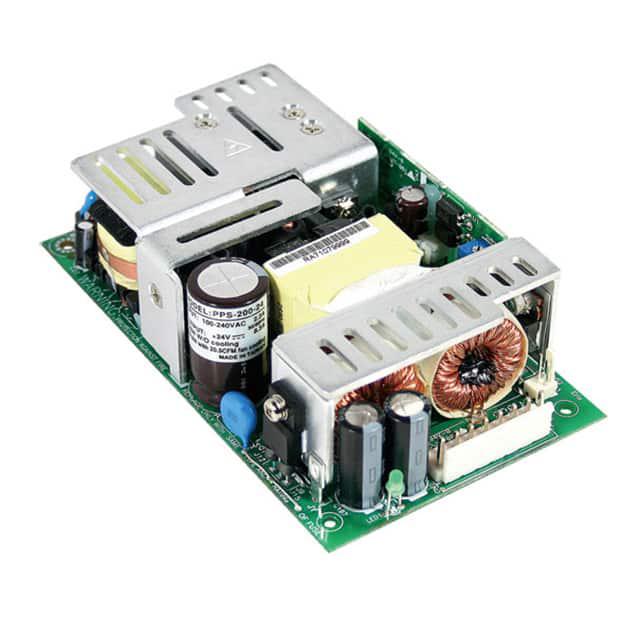

MEAN WELL/台湾明纬 开关电源 PPS-200-24

PPS-200-24概述

    PPS-200 系列直流电源技术手册

    产品简介


    PPS-200系列是一款高效能、单输出的直流电源模块,适用于多种工业和商业应用。该系列产品包含多个电压输出选项,包括5V、12V、15V、24V、27V和48V,额定功率从130W到199.8W不等。这些模块专为需要高可靠性、稳定输出和宽输入电压范围的应用而设计,如通信系统、工业自动化设备和测试仪器等。

    技术参数


    | 参数名称 | PPS-200-5 | PPS-200-12 | PPS-200-15 | PPS-200-24 | PPS-200-27 | PPS-200-48 |

    | 额定电流 | 36A | 16.6A | 13.3A | 8.3A | 7.4A | 4.167A |
    | 额定功率(自然对流) | 130W | 180W | 150W | 199.2W | 150W | 199.5W |
    | 额定功率(20.5CFM风扇) | 150W | 199.2W | 150W | 199.8W | 200.016W
    | 输出电压调整范围 | 4.5 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | 24.3 ~ 30V | 43.2 ~ 52.8V |
    | 线路调整率 | ±4.0% | ±3.0% | ±3.0% | ±2.0% | ±2.0% | ±2.0% |
    | 负载调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
    | 上升时间 | 1200ms, 60ms/230VAC | 2500ms, 60ms/115VAC
    | 持续时间(典型值) | 90 ~ 264VAC | 127 ~ 370VDC
    | 电源频率 | 47 ~ 63Hz
    | 功率因数 | >0.93/230VAC, >0.98/115VAC
    | 效率 | 86% | 89% | 89% | 89% | 89% | 90% |
    | 启动电流 | 2.2A/115VAC, 1.2A/230VAC
    | 泄漏电流 | <2mA / 240VAC
    | 安全标准 | UL60950-1, TUV EN60950-1
    | 工作温度 | -20 ~ +70℃
    | 工作湿度 | 20 ~ 90% RH 非冷凝
    | 存储温度和湿度 | -40 ~ +85℃, 10 ~ 95% RH
    | 温度系数 | ±0.05%/°C

    产品特点和优势


    1. 高效率:不同型号的PPS-200系列具有高达90%的转换效率,能够显著减少能量损失和散热需求。
    2. 高可靠性:具备过压保护、过流保护和短路保护功能,确保长期稳定的运行。
    3. 宽输入电压范围:能够适应广泛的交流输入电压,适用范围广泛。
    4. 紧凑设计:尺寸小巧,重量轻,便于安装和集成到各种系统中。
    5. 严格的认证:通过UL60950-1和TUV EN60950-1等多项安全认证,确保安全可靠。

    应用案例和使用建议


    PPS-200系列广泛应用于通信基站、服务器、工业控制设备、测试仪器等领域。例如,在数据中心中,它可以为服务器提供稳定可靠的电源供应,保证数据中心的正常运行。对于嵌入式设备而言,它的小巧体积和高效率特性使得它成为理想的电源选择。
    使用建议:
    1. 在使用过程中,注意电源的散热问题,尤其是在满负荷工作时。
    2. 为了确保最佳性能,建议配置一个适当的冷却系统或空气流通环境。
    3. 在安装过程中,遵循制造商的指导手册进行接线和配置,确保所有连接牢固且正确。

    兼容性和支持


    PPS-200系列支持标准的连接器和接口,方便与其他电子设备和系统集成。制造商提供全面的技术支持和服务,包括安装指南、用户手册和技术咨询等。用户可以访问官方网站或联系技术支持以获取更多信息和支持。

    常见问题与解决方案


    1. 问题:启动电流过高导致系统故障。
    - 解决方案:检查系统负载是否过大,尝试减少负载或更换适合的电源模块。

    2. 问题:输出电压不稳定。
    - 解决方案:确认所有连接稳固,检查输入电压是否在允许范围内,必要时更换滤波电容或检查电路板是否有损坏。
    3. 问题:设备过热。
    - 解决方案:确保电源周围有足够的通风空间,或添加外部冷却装置以提高散热效果。

    总结和推荐


    PPS-200系列直流电源凭借其高效率、宽输入电压范围、高可靠性等特点,在众多应用领域表现出色。它不仅符合严格的国际安全标准,还提供了多种保护机制来保障系统的稳定运行。我们强烈推荐PPS-200系列作为高性能、可靠电源解决方案的选择。无论是数据中心、通信设备还是工业控制系统,PPS-200系列都能提供卓越的性能表现。

PPS-200-24参数

参数
电压-输出1 24V
电流-输出2 -
负载调节 1%
输出数量 1
电压-输出4 -
电流-输出1 -
输出功率 150W(199WForcedAir)
最大输入电压 264V(AC),370V(DC)
电压-输出3 -
电压-输出2 -
最小输入电压 90V(AC),127V(DC)
长*宽*高 127mm*76.2mm*35.1mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 盒装

PPS-200-24数据手册

厂牌 PDF简要描述 下载
MEAN WELL/台湾明纬 开关电源 MEAN WELL/台湾明纬 PPS-200-24 PPS-200-24数据手册
