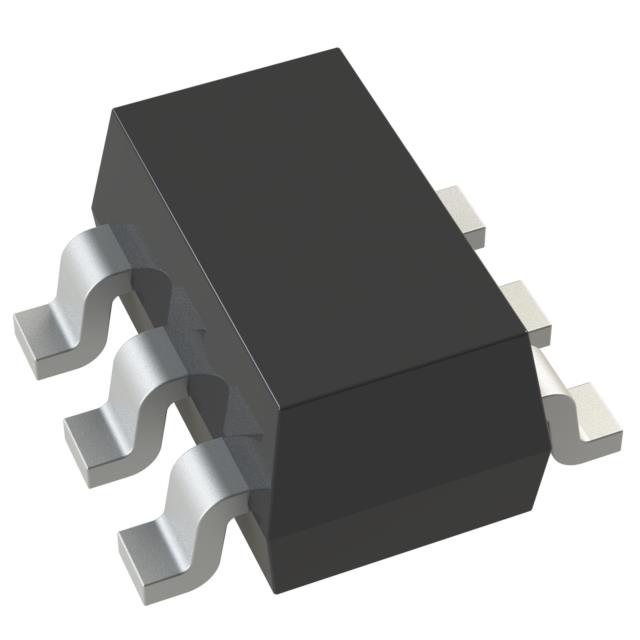

2N7002KDW-TPQ2

产品分类: 场效应管(MOSFET)
产品描述: 2.5V@1mA 60V 3Ω@ 500mA,10V 40pF@10V SOT-363 贴片安装
供应商型号: 2N7002KDW-TPQ2 MOSFET,60V,DUAL N-CHANNEL,SOT-363 反向編帶
供应商: 国内现货
标准整包数: 3000
MICRO COMMERCIAL COMPONENTS 场效应管(MOSFET) 2N7002KDW-TPQ2

2N7002KDW-TPQ2概述

    # 高性能小信号开关场效应管TPQ2技术手册

    1. 产品简介


    TPQ2是一种高密度设计的小信号开关场效应晶体管(MOSFET),专为电压控制的应用而开发。作为高饱和电流能力的低导通电阻(RDS(ON))器件,TPQ2适用于多种现代电子设备中需要高效能开关的应用场景。其核心优势在于卓越的性能表现、广泛的工作温度范围及环保特性,使其成为工业级和消费电子领域的理想选择。
    主要功能
    - 电压控制的小信号开关
    - 高密度集成设计,支持低导通电阻
    - 高饱和电流输出能力
    应用领域
    - 消费类电子设备(如充电器、适配器)
    - 工业自动化控制设备
    - 汽车电子模块
    - 通信基础设施设备

    2. 技术参数


    以下是TPQ2的技术规格和关键性能参数:
    | 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 栅源阈值电压(VGS(th)) | VGS(th) | VDS = VGS, ID = 1mA | 1.0 | 2.5 V |
    | 开启漏极电流(IDSS) | IDSS | VDS = 48V, VGS = 0V 1 | µA |
    | 导通电阻(RDS(on)) | RDS(on) | VGS = 10V, ID = 500mA 3.0 Ω |
    | 击穿电压(V(BR)DSS) | V(BR)DSS | VGS = 0V, ID = 250µA| 60 V |
    | 输入电容(Ciss) | Ciss 40 pF |
    | 输出电容(Coss) | Coss 30 pF |
    | 反向传输电容(Crss) | Crss 10 pF |
    | 工作温度范围(Junction Temp.)| -55 ~ +150°C °C |
    此外,该器件还具备环氧树脂达到UL 94 V-0阻燃等级、符合RoHS标准和无卤素设计,保证其在各种恶劣环境下的可靠运行。

    3. 产品特点和优势


    - 高密度设计:采用先进工艺实现低RDS(ON),大幅降低功耗和温升。
    - 超快开关速度:快速的开关延迟时间(td(on)、td(off))显著提高电路效率。
    - 宽工作温度范围:支持从-55°C到+150°C的极端环境,适合复杂应用场景。
    - 环保特性:通过RoHS认证且无卤素设计,满足绿色制造要求。
    - 强抗静电保护:最高可达2KV(HBM)的ESD保护能力,确保生产和使用过程中的可靠性。

    4. 应用案例和使用建议


    应用案例
    - 手机快充模块:TPQ2可以作为核心开关元件,提升充电效率并降低发热。
    - 逆变器系统:其高饱和电流和快速开关特性适用于太阳能逆变器中功率转换环节。
    - LED驱动电源:低RDS(ON)有助于减少损耗,提高LED驱动器的能源利用率。
    使用建议
    - 确保电路设计符合额定值限制,避免过压和过流情况的发生。
    - 在高频开关条件下,需特别注意外部滤波电路的设计以减少电磁干扰(EMI)。
    - 使用时遵循热管理规范,合理布局以改善散热效果。

    5. 兼容性和支持


    TPQ2采用了SOT-363封装形式,支持自动贴片焊接,便于大规模生产应用。此外,公司提供详尽的技术文档和技术支持服务,帮助客户解决开发过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率过高导致温度上升 | 添加散热片或优化PCB布局,增加导热路径。 |
    | 静电放电损坏器件 | 在测试和装配阶段安装ESD防护装置。 |
    | 开关响应慢 | 调整栅极驱动电阻以加速开关过程。 |

    7. 总结和推荐


    综上所述,TPQ2以其卓越的性能、环保特性及广泛的适用性,成为一款极具竞争力的高性能开关器件。它不仅满足当前市场需求,还具有良好的未来扩展潜力。因此,我们强烈推荐TPQ2应用于各类需要高效率、紧凑设计及长寿命的电子项目中。
    结论:TPQ2是一款值得信赖的产品,非常适合对性能和成本均有严格要求的应用场合。

2N7002KDW-TPQ2参数

参数
通道数量 -
FET类型 -
配置 -
Vgs-栅源极电压 -
最大功率耗散 -
Ciss-不同 Vds 时的输入最大电容 40pF@10V
栅极电荷 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 60V
Rds(On)-漏源导通电阻 3Ω@ 500mA,10V
Vgs(th)-栅源极阈值电压 2.5V@1mA
通用封装 SOT-363
安装方式 贴片安装
零件状态 在售
包装方式 散装
