ESDSLC5V0LTB-TPQ3

产品分类:
产品描述:
供应商型号: ESDSLC5V0LTB-TPQ3 MCC 5V CJ:MAX 0.8PF DFN1006-3
供应商: 国内现货
标准整包数: 10000

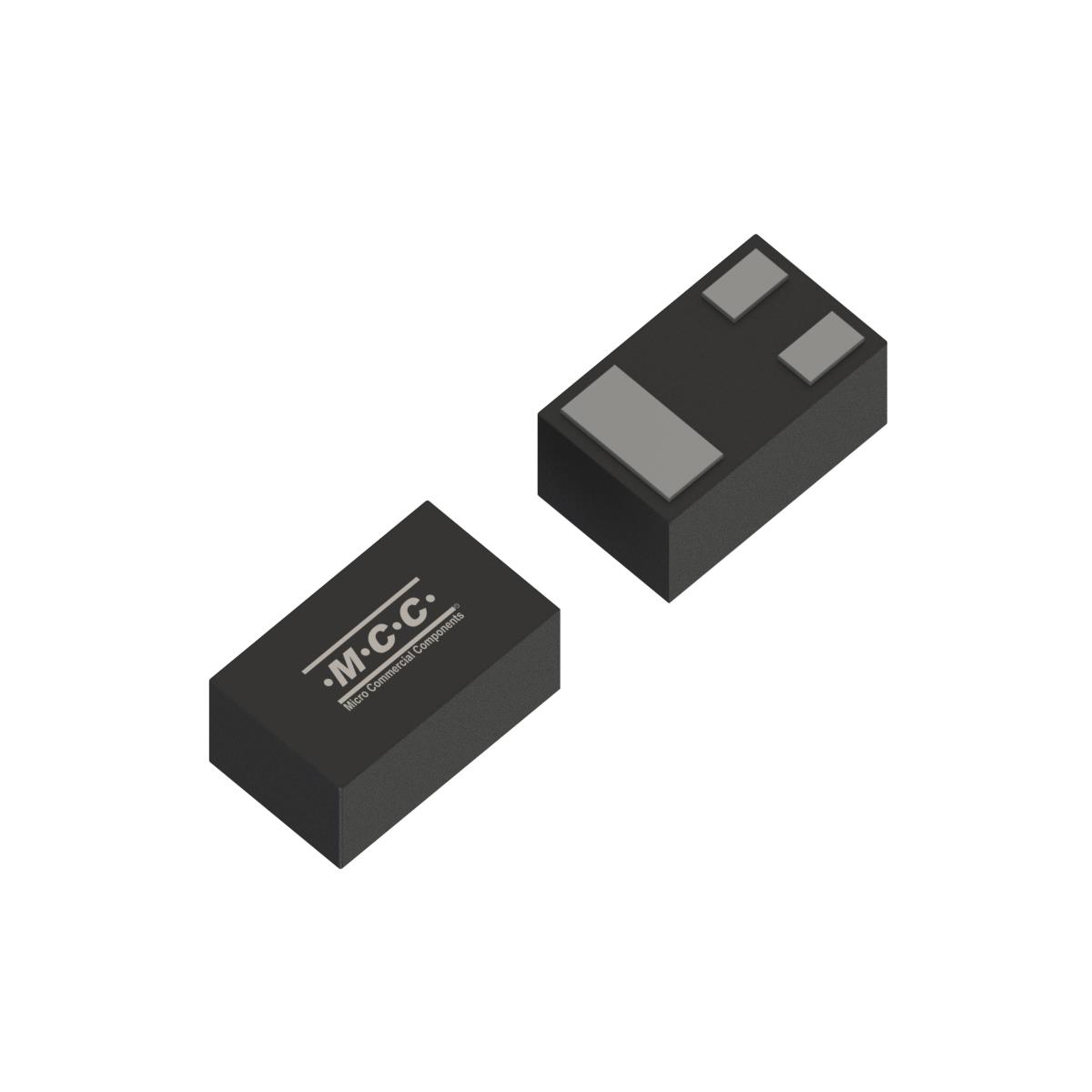

MICRO COMMERCIAL COMPONENTS  ESDSLC5V0LTB-TPQ3

ESDSLC5V0LTB-TPQ3概述

    # ESDSLC5V0LTB:高性能ESD保护二极管的技术手册

    1. 产品简介


    基本信息
    ESDSLC5V0LTB是一款高性能ESD(静电放电)保护二极管,专为需要低电容和高可靠性保护的应用设计。该产品具有超低电容(最高仅为0.8pF)、低工作电压、低钳位电压及超低泄漏电流(纳安级),非常适合高速信号线的ESD防护。
    主要功能
    - 静电放电保护
    - 超低电容设计,减少信号失真
    - 极低工作电压(最高5V)
    - 高可靠性,满足绿色环保要求
    应用领域
    该产品广泛应用于消费类电子产品、通信设备、计算机接口、移动设备等领域,尤其适合对ESD敏感的信号传输线路。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向工作电压 | 5 | - | - | V |
    | 反向击穿电压(VBR) | - | 6.4 | - | V |
    | 反向漏电流(IR) | 10 | 100 | nA |
    | 钳位电压(VC) | 10 | - | 15 | V |
    | 结电容(CJ) | 0.3 | 0.5 | 0.8 | pF |
    | 峰值脉冲功率(PPK) | - | - | 75 | W |
    | 峰值脉冲电流(IPP) | - | 5A | - | A |
    注:以上参数均在室温25°C下测试。

    3. 产品特点和优势


    特点
    1. 超低电容:0.8pF以下,适用于高速信号线路。
    2. 高可靠性:满足UL 94 V-0阻燃等级和RoHS标准。
    3. 绿色环保:无卤素,符合Halogen-Free要求。
    4. 高静电防护能力:最大可承受±25kV接触放电。
    优势
    - 极高的信号完整性保持能力,适合高频通信。
    - 小巧封装(DFN1006-3),易于集成到紧凑电路板设计中。
    - 支持工业级温度范围(-55°C至+125°C),适应恶劣环境。

    4. 应用案例和使用建议


    应用场景
    1. 消费类电子产品:手机、平板电脑等设备的USB接口和HDMI接口。
    2. 通信设备:交换机、路由器的以太网接口。
    3. 工业控制:PLC模块的信号端口。
    使用建议
    - 在高速信号线上使用时,确保线路阻抗匹配良好,避免反射干扰。
    - 若需要更高电流保护,可以并联多个ESDSLC5V0LTB器件。
    - 安装时需注意焊盘布局的对称性,以保证热传导均匀。

    5. 兼容性和支持


    兼容性
    - 可直接替换其他品牌类似封装的产品,如DFN1006-3封装。
    - 兼容多种工业标准接口,如USB 2.0/3.0、HDMI、LVDS等。
    支持服务
    - 厂商提供详尽的技术文档和样品支持。
    - 提供全球范围内的技术支持,包括应用指导和技术培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 钳位电压过高 | 检查工作电压是否超出额定范围 |
    | 保护效果不明显 | 确认安装正确且接地良好 |
    | 设备过热 | 检查散热设计是否充分 |

    7. 总结和推荐


    综合评估
    ESDSLC5V0LTB是一款高性能、高可靠性的ESD保护二极管,其超低电容和低钳位电压使其成为高速信号线路的理想选择。它在绿色环保、工业级温度适应性等方面表现出色,适合各种复杂应用场景。
    推荐结论
    我们强烈推荐ESDSLC5V0LTB用于需要高精度和高可靠性的ESD保护场合。无论是消费电子还是工业控制领域,其卓越的性能和广泛的支持使其成为首选产品之一。

ESDSLC5V0LTB-TPQ3参数

参数
包装方式 卷带包装

ESDSLC5V0LTB-TPQ3厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

ESDSLC5V0LTB-TPQ3数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS MICRO COMMERCIAL COMPONENTS ESDSLC5V0LTB-TPQ3 ESDSLC5V0LTB-TPQ3数据手册

ESDSLC5V0LTB-TPQ3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.1237
20000+ ¥ 0.1216
30000+ ¥ 0.1185
库存: 200000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 1237
