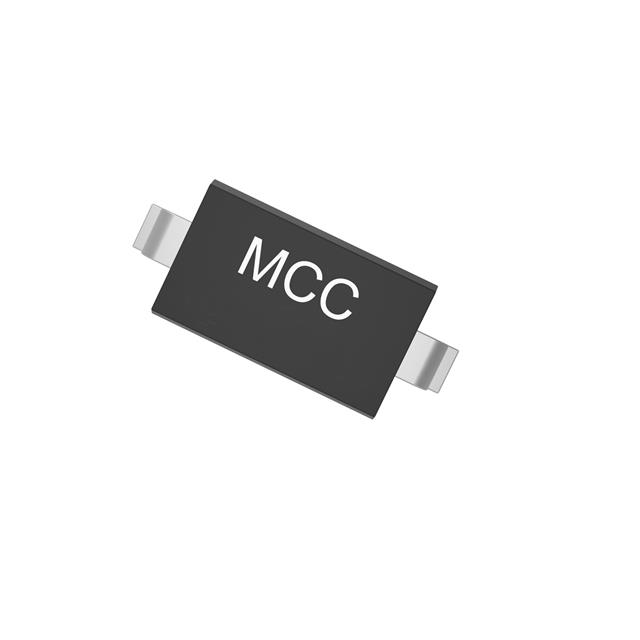

BZT52C30S-TP

产品分类: 齐纳(稳压)二极管
产品描述: ±7% 100nA 30V 80Ω 200mW 独立式 SOD-323 贴片安装 1.8mm*1.35mm*1mm
供应商型号: BZT52C30S-TP
供应商: TME
标准整包数: 25
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 BZT52C30S-TP

BZT52C30S-TP概述

    Zener二极管技术手册概述

    1. 产品简介


    本手册介绍的是MCCSEMI的Zener二极管系列产品,型号为BZT52C2V4S至BZT52C56S。这些二极管主要用于稳压电路,在工业控制、电源管理、通信系统和消费电子产品等多个领域有着广泛应用。它们通过在反向偏置条件下提供稳定的电压来发挥其核心功能。

    2. 技术参数


    - 功率消耗: 200mW
    - 工作温度范围: 操作结温范围为-65°C到+150°C;存储温度范围也为-65°C到+150°C。
    - 热阻: 结到环境的热阻为625°C/W。
    - 结构: 平面型晶片构造。
    - 适合自动化装配: 非常适合自动化装配过程。
    - 无卤素: 符合“绿色”设备要求(Br<900ppm, Cl<900ppm, Sb<1000ppm)。
    - 阻燃性: 铅锡焊料符合UL 94 V-0阻燃等级。
    - 焊接垫布局: 建议的焊接垫布局确保良好的热管理。

    3. 产品特点和优势


    - 通用性强: 适用于中等电流的一般用途。
    - 自动化友好: 非常适合自动化生产过程。
    - 环保: 采用无卤素材料,符合RoHS标准。
    - 可靠性高: 能够在广泛的温度范围内稳定工作。
    - 阻燃: 符合UL 94 V-0阻燃等级,提高安全性。

    4. 应用案例和使用建议


    应用案例:
    - 电源稳压: 在直流电源稳压电路中,用于限制电压并保护后级电路不受过高电压的损害。
    - 电压参考: 作为电压基准,提供稳定的参考电压,特别是在线性稳压器中。
    - 信号隔离: 在某些通信设备中,用于实现不同部分之间的电平转换和信号隔离。
    使用建议:
    - 确保散热设计足够良好,以防止过热导致损坏。
    - 在选择具体型号时,应根据所需的工作电压来决定,确保二极管能够在预期的电压范围内稳定工作。
    - 考虑到其耐高温特性,可用于恶劣的环境条件中。

    5. 兼容性和支持


    - 兼容性: 这些Zener二极管具有多种不同的电压选项,可以与其他多种电子设备和组件无缝集成。
    - 支持: 用户可以通过MCCSEMI的技术支持渠道获得必要的帮助和技术支持。

    6. 常见问题与解决方案


    问题1: 如何正确安装?
    - 解决方案: 确保焊接过程中遵循推荐的焊接垫布局,并保持适当的焊接温度和时间。
    问题2: 在高温环境下如何保持稳定工作?
    - 解决方案: 采取有效的散热措施,例如添加散热片或采用强制通风。
    问题3: 在选择具体型号时需要注意什么?
    - 解决方案: 根据实际应用需求选择合适的工作电压和功率消耗等级。

    7. 总结和推荐


    总体来说,MCCSEMI的BZT52C系列Zener二极管因其高稳定性、广泛的温度适应能力和环保特性而显得非常有竞争力。如果您需要一款可以在各种环境中稳定工作的稳压器件,强烈推荐使用这一系列的Zener二极管。此外,这些二极管的高性价比和出色的客户支持也使其成为市场上的一大亮点。

BZT52C30S-TP参数

参数
最大功率耗散 200mW
标称齐纳电压 30V
配置 独立式
最大功率 0.2
Ir - 反向电流 100nA
最大齐纳阻抗 80Ω
电压容差 ±7%
长*宽*高 1.8mm*1.35mm*1mm
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52C30S-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

BZT52C30S-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 MICRO COMMERCIAL COMPONENTS BZT52C30S-TP BZT52C30S-TP数据手册

BZT52C30S-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
