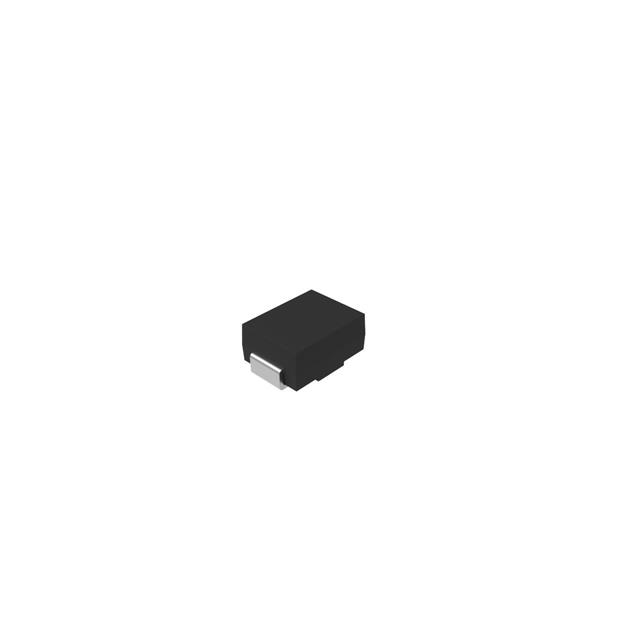

3SMBJ5926B-TP

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 1μA 11V 5.5Ω 3W SMB(DO-214AA) 贴片安装
供应商型号: 833-3SMBJ5926B-TP
供应商: Mouser
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 3SMBJ5926B-TP

3SMBJ5926B-TP概述


    产品简介


    3SMBJ5913B至3SMBJ5943B系列瞬态抑制二极管
    本系列产品是一种高性能的瞬态抑制二极管(TVS),适用于各种电子电路中的过电压保护。其设计特点使得它能够承受并吸收来自外部瞬态电压脉冲的能量,从而保护敏感电子元件免受损坏。这些二极管广泛应用于消费电子、工业自动化、通信设备及汽车电子等领域。

    技术参数


    - 电压范围: 3.3V 至 56V
    - 功率耗散: 最大3.0W
    - 操作温度: -55°C 至 +150°C
    - 存储温度: -55°C 至 +150°C
    - 最大焊接温度: 260°C,持续10秒
    - 引脚可焊性: 符合MIL-STD-750标准,方法2026
    - 包装: 标准12mm带状包装(符合EIA 481标准)
    - 封装尺寸:
    - A: 0.160" 至 0.185" (4.06mm 至 4.70mm)
    - B: 0.130" 至 0.155" (3.30mm 至 3.94mm)
    - C: 0.006" 至 0.012" (0.15mm 至 0.31mm)
    - D: 0.030" 至 0.060" (0.76mm 至 1.52mm)
    - E: 0.200" 至 0.220" (5.08mm 至 5.59mm)
    - F: 0.079" 至 0.096" (2.00mm 至 2.44mm)
    - G: 0.075" 至 0.087" (1.91mm 至 2.21mm)
    - H: 0.002" 至 0.008" (0.05mm 至 0.203mm)

    产品特点和优势


    - 低电感、低轮廓封装: 有助于减小电磁干扰和热损耗,提高整体电路的可靠性和性能。
    - 玻璃钝化结: 提高了产品在极端条件下的稳定性和可靠性。
    - 铅无焊接兼容性: 符合RoHS指令,更环保,更具市场竞争力。
    - 表面贴装技术(SMT): 便于自动化生产和高效组装,降低制造成本。
    - 多种电压选择: 可满足不同应用场景的需求,提高了应用灵活性。

    应用案例和使用建议


    应用案例:
    1. 消费电子: 在电源适配器、充电器、笔记本电脑等产品中提供过电压保护。
    2. 工业自动化: 在传感器、控制器等工业设备中起到过电压保护作用。
    3. 通信设备: 保护路由器、交换机等网络设备免受雷击或电源波动的影响。
    4. 汽车电子: 用于车身控制系统、发动机管理系统等关键部件的保护。
    使用建议:
    - 确保焊接温度不超过规定值(260°C),以避免损坏二极管。
    - 遵循正确的焊接工艺,确保焊接质量。
    - 在布线时应注意信号走线与电源走线的隔离,以减少干扰。
    - 考虑到不同应用环境下的温度范围,选用适合工作温度的型号。

    兼容性和支持


    - 兼容性: 与标准12mm带状包装(符合EIA 481标准)兼容,易于与其他电子元件集成。
    - 支持和维护: 厂商提供技术支持和售后服务,包括产品咨询、故障诊断和维修服务。客户可以通过官方渠道获得详细的技术文档和支持。

    常见问题与解决方案


    1. 问题: 焊接时引脚不牢固。
    - 解决方案: 检查焊接温度和时间是否符合规范;重新检查焊接工艺。
    2. 问题: 工作温度超出范围导致性能下降。
    - 解决方案: 选择合适工作温度范围的型号;考虑在极端环境下增加散热措施。
    3. 问题: 设备受雷击影响而损坏。
    - 解决方案: 确保使用合适的瞬态抑制二极管,并进行合理的电路设计以提供充分的保护。

    总结和推荐


    3SMBJ5913B至3SMBJ5943B系列瞬态抑制二极管以其宽泛的工作电压范围、高性能和高可靠性,在众多应用中表现出色。它们特别适用于需要高度可靠过电压保护的应用场合。考虑到其广泛的适用性和良好的市场反馈,我们强烈推荐使用这些产品。无论是消费电子、工业自动化还是通信设备,这些瞬态抑制二极管都能为您提供可靠的保护,提高系统的整体稳定性。

3SMBJ5926B-TP参数

参数
配置 -
最大功率 3
Ir - 反向电流 1μA
最大齐纳阻抗 5.5Ω
电压容差 ±5%
最大功率耗散 3W
标称齐纳电压 11V
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3SMBJ5926B-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

3SMBJ5926B-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 MICRO COMMERCIAL COMPONENTS 3SMBJ5926B-TP 3SMBJ5926B-TP数据手册

3SMBJ5926B-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.368 ¥ 3.1096
100+ $ 0.2507 ¥ 2.1184
500+ $ 0.187 ¥ 1.5514
1000+ $ 0.1663 ¥ 1.4054
3000+ $ 0.1436 ¥ 1.2138
6000+ $ 0.1307 ¥ 1.1042
9000+ $ 0.121 ¥ 1.0221
库存: 4637
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
直接购买
加入购物车
