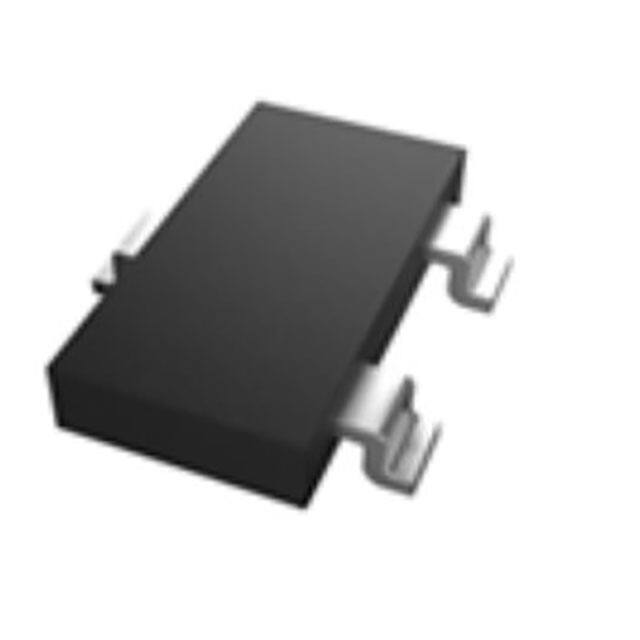

2SK3019A-TP

产品分类: 场效应管(MOSFET)
产品描述: 150mW 1.5V@ 100µA 1个N沟道 30V 8Ω@ 10mA,4.5V 100mA 13pF@5V SOT-523 贴片安装
供应商型号: 2SK3019A-TP N MOSFET,30V,100MA,N CHANNEL,SOT-523
供应商: 国内现货
标准整包数: 3000

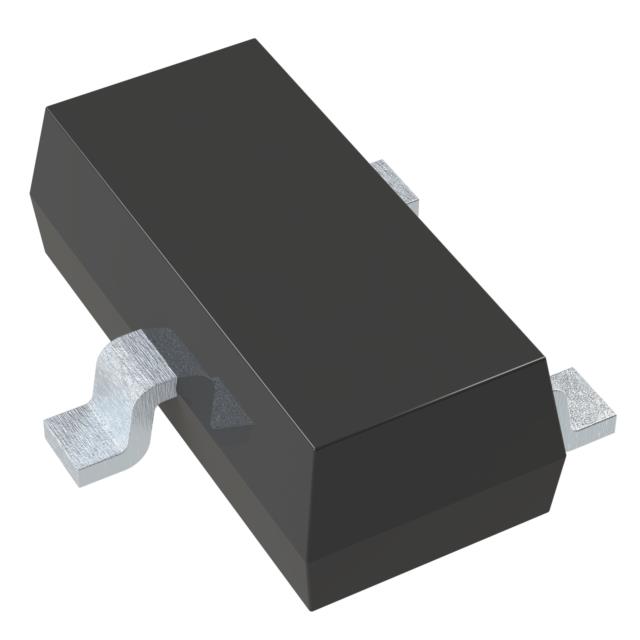

MICRO COMMERCIAL COMPONENTS 场效应管(MOSFET) 2SK3019A-TP

2SK3019A-TP概述

    # 2SK3019A N-Channel MOSFET 技术手册解析

    产品简介


    2SK3019A 是一款 N 沟道增强型 MOSFET,主要用于高效率开关电源、电机驱动及负载切换等领域。作为一款高性能电子元器件,它以其低导通电阻(RDS(on))、快速开关速度和卓越的热稳定性而备受关注。2SK3019A 在工业控制、消费电子和通信设备中得到广泛应用。

    技术参数


    以下是 2SK3019A 的主要技术规格和性能参数:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 漏源击穿电压(VDS) | V 30
    | 栅源泄漏电流(IGSS) | µA | ±2
    | 零栅电压漏极电流(IDSS) | µA 1
    | 栅阈值电压(VGS(th)) | V | 0.8 | 0.95 | 1.5 |
    | 导通电阻(RDS(on)) | Ω 8
    | 输入电容(Ciss) | pF 13
    | 输出电容(Coss) | pF 9
    | 反向传输电容(Crss) | pF 4
    | 功耗(PD) | mW 150
    工作条件
    - 工作结温范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 热阻:833°C/W(结到环境)

    产品特点和优势


    1. 低导通电阻:典型值为 8 Ω,在高压电路中显著减少功耗。
    2. 快速开关速度:适合高频应用,提升系统整体效率。
    3. 环保特性:符合 UL 94 V-0 阻燃等级,无卤素设计,绿色环保。
    4. 防潮设计:满足 IEC 标准的湿敏度等级 1。
    5. RoHS 合规:符合无铅焊接标准,适用于现代电子产品制造。

    应用案例和使用建议


    应用案例
    - 开关电源:利用其低 RDS(on),用于高频逆变电路,降低导通损耗。
    - 电机驱动:提供快速响应和低损耗特性,适合作为直流电机的驱动开关。
    - 负载切换:由于高可靠性,可广泛应用于过流保护和负载切换场合。
    使用建议
    - 确保栅极驱动电压不低于 4.5V,以保证良好的导通状态。
    - 避免超过最大额定电压和电流,特别是在高频操作时。
    - 考虑采用合理的 PCB 布局,优化热管理以避免过热失效。

    兼容性和支持


    - 兼容性:2SK3019A 支持标准 SOT-523 封装,易于与其他主流元器件集成。
    - 支持服务:Micro Commercial Components 提供详细的技术文档和全面的支持服务,确保客户在产品应用中无忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关过程中发热严重 | 优化散热设计,增加外部散热片或风扇。 |
    | 栅极驱动不稳定 | 确保驱动电压在 4.5V 以上,避免电压不足。 |
    | 导通电阻偏高 | 检查 PCB 设计是否合理,改善焊点接触质量。 |

    总结和推荐


    2SK3019A 以其出色的性能、环保特性以及广泛的适用范围成为一款极具竞争力的 N 沟道 MOSFET。它的低导通电阻和快速开关速度使其在高效能电子设备中表现优异。我们强烈推荐这款产品用于需要高可靠性、低功耗的应用场景。
    通过遵循正确的使用建议并注意维护细节,用户可以充分发挥 2SK3019A 的潜力,满足各类电子系统的严格需求。如果您正在寻找一款稳定可靠且经济高效的 N 沟道 MOSFET,2SK3019A 绝对是一个值得考虑的选择。

2SK3019A-TP参数

参数
Vgs(th)-栅源极阈值电压 1.5V@ 100µA
Vds-漏源极击穿电压 30V
Id-连续漏极电流 100mA
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 8Ω@ 10mA,4.5V
配置 -
通道数量 -
最大功率耗散 150mW
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 13pF@5V
栅极电荷 -
通用封装 SOT-523
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

2SK3019A-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

2SK3019A-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 场效应管(MOSFET) MICRO COMMERCIAL COMPONENTS 2SK3019A-TP 2SK3019A-TP数据手册

2SK3019A-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1412
6000+ ¥ 0.1389
9000+ ¥ 0.1353
库存: 60000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 423.6
