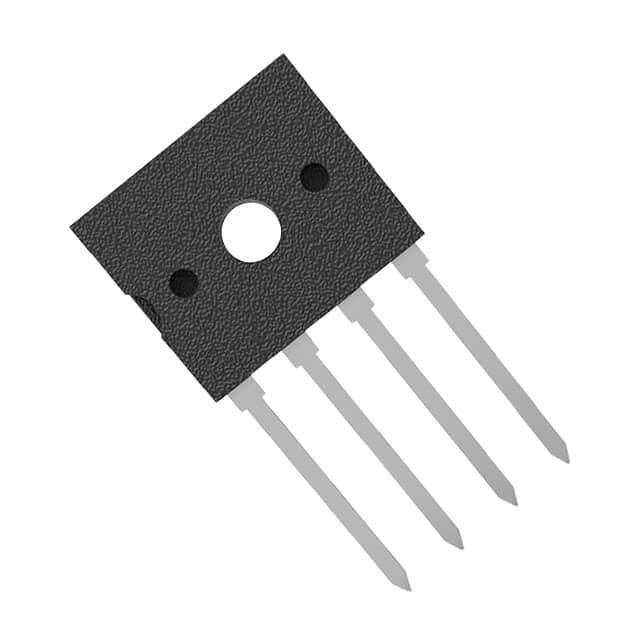

UD4KB100-BP

产品分类: 整流二极管/整流桥
产品描述: 1KV 260A 10μA 4A D3K-4 通孔安装 14.3mm*11.3mm*3.6mm
供应商型号: UD4KB100-BPMS-ND
供应商: Digi-Key
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 UD4KB100-BP

UD4KB100-BP概述

    # 电子元器件产品技术手册

    产品简介


    本产品为桥式整流器(Bridge Rectifier),型号包括UD4KB05、UD4KB100、UD4KB20等系列。其主要功能是将交流电转换为直流电,广泛应用于电源管理、电机驱动、逆变器等领域。本系列产品采用玻璃钝化工艺,确保高可靠性,同时具备高浪涌电流能力。

    技术参数


    | 参数名称 | 规格值 |

    | 最大反复峰值反向电压 | 50V至1000V |
    | 最大RMS电压 | 35V至700V |
    | 最大DC阻断电压 | 50V至1000V |
    | 平均正向电流 | 4.0A(Tc=140°C) |
    | 峰值正向浪涌电流 | IFSM最高可达140A |
    | 最大瞬时正向电压 | VF≤1.00V(TJ=25°C) |
    | 最大DC反向电流 | IR≤10µA(Ta=25°C) |
    | 热阻抗 | RthJA=55°C/W |
    | 熔断电流(It) | It=70A(2S内,1ms

    产品特点和优势


    1. 高浪涌电流能力:产品具有出色的浪涌电流承受能力,适合于频繁开关操作的场合。
    2. 宽工作温度范围:-55°C至+150°C的工作温度范围使得其能够在极端环境下稳定运行。
    3. 绿色环保设计:可提供无卤素版本,符合RoHS标准。
    4. 高可靠性:采用玻璃钝化工艺,提高了产品的耐用性和抗老化性能。

    应用案例和使用建议


    应用案例
    - 电源适配器:用于手机充电器、笔记本电脑充电器等小型电源适配器中,提供高效的整流功能。
    - 工业控制设备:在工业自动化设备中作为关键部件,确保系统的稳定供电。
    - 家用电器:如空调、冰箱等大型家电中的整流电路部分。
    使用建议
    - 在设计电路时,应根据具体的应用需求选择合适的额定电压和电流等级。
    - 考虑到热管理的重要性,在高功率应用中需增加散热措施以保证长期稳定运行。
    - 对于需要更高可靠性的场合,建议选用无卤素版本的产品。

    兼容性和支持


    该产品与市场上主流的PCB板设计高度兼容,适用于大多数标准焊接工艺。厂商提供全面的技术支持服务,包括但不限于产品选型指导、故障排查和技术培训等。此外,还提供详细的安装手册及维护指南,帮助用户快速上手并有效解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向压降过高 | 检查连接是否良好,必要时更换更高质量的二极管。 |
    | 反向漏电流过大 | 温度过高可能是原因,尝试降低工作温度。 |
    | 设备启动延迟明显 | 检查外围元件是否存在不良现象。 |

    总结和推荐


    综上所述,这款桥式整流器凭借其卓越的技术参数、广泛的适用范围以及良好的性价比,在众多领域展现了强大的竞争力。尤其对于追求高性能且注重环保要求的应用场景来说,是一个理想的选择。因此,我们强烈推荐此款产品给各类工程师和技术人员使用。无论是初学者还是资深专家,都能从中受益匪浅。

UD4KB100-BP参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 260A
配置 -
If - 正向电流 4A
长*宽*高 14.3mm*11.3mm*3.6mm
通用封装 D3K-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

UD4KB100-BP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

UD4KB100-BP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS UD4KB100-BP UD4KB100-BP数据手册

UD4KB100-BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0005 ¥ 8.4542
25+ $ 0.486 ¥ 4.1067
100+ $ 0.3629 ¥ 3.0072
500+ $ 0.278 ¥ 2.3037
1000+ $ 0.2506 ¥ 2.0769
2000+ $ 0.2276 ¥ 1.8861
5000+ $ 0.2027 ¥ 1.6795
10000+ $ 0.1872 ¥ 1.5518
50000+ $ 0.1704 ¥ 1.4125
库存: 2200
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.45
直接购买
加入购物车
