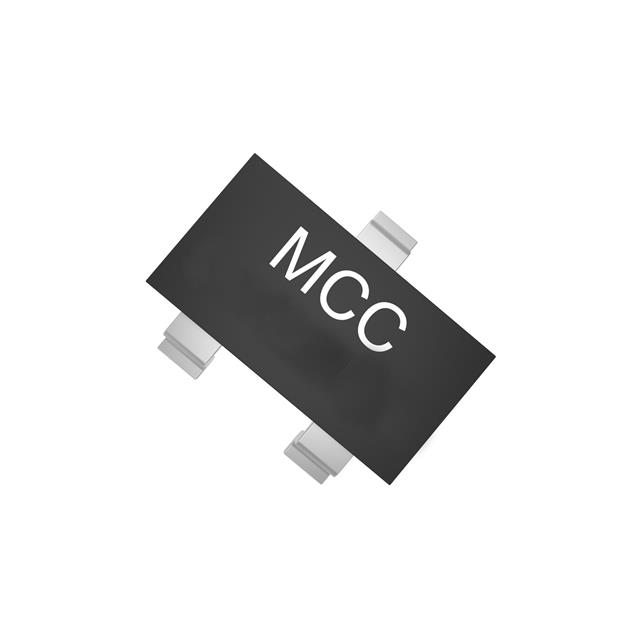

BAS21C-TP

产品分类: 整流二极管/整流桥
产品描述: 250V 50ns 1μA 200μA 双 SOT-23 贴片安装 3.04mm*1.4mm*1.12mm
供应商型号: 30C-BAS21C-TP SOT-23
供应商: 云汉优选
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 BAS21C-TP

BAS21C-TP概述

    BAS21A/C/S 二极管技术手册

    1. 产品简介


    BAS21A/C/S 是一款额定功率为 225mW、反向击穿电压为 250V 的开关二极管。它广泛应用于电源、信号处理、通信等领域。这种二极管能够承受较高的反向电压,并且在高频和高温环境下具有良好的性能表现。

    2. 技术参数


    - 功率耗散:225mW(Tamb=25°C)
    - 正向电流:200mA
    - 操作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 反向击穿电压:250V(IR=100µA)
    - 最大瞬时正向电压:1100mV(IFM = 100mA;TJ = 25°C)
    - 最大直流反向电流:1µA
    - 反向恢复时间:50ns
    - 非重复峰值正向浪涌电流:2.5A(t=1.0us)
    - 环氧树脂符合UL 94 V-0阻燃等级
    - 湿度敏感等级:1级
    - 封装形式:SOT-23

    3. 产品特点和优势


    BAS21A/C/S 二极管具备多项独特功能和优势,使其在多种应用中表现出色。主要优势如下:
    - 高可靠性:能够在极端温度范围内稳定工作。
    - 高功率耐受性:额定功率为 225mW,适用于高功率应用场合。
    - 低功耗:正向电压较低,有助于降低电路的总体功耗。
    - 快速恢复特性:反向恢复时间为 50ns,适用于高频应用。
    - 绿色环保:符合RoHS标准,可选无卤素型号。

    4. 应用案例和使用建议


    BAS21A/C/S 二极管适用于电源转换、信号整流、开关电路等多种应用场景。例如,在开关电源的设计中,它可以作为续流二极管来保护主开关器件免受感应电压的损坏。
    使用建议:
    - 在高频应用中,确保 PCB 布局合理以减少寄生电感和电容的影响。
    - 考虑到温度影响,设计散热系统以保证二极管在高温下正常工作。
    - 确保电源输入端有足够的滤波措施,以防止尖峰电压对二极管造成损坏。

    5. 兼容性和支持


    BAS21A/C/S 二极管可以与其他常见的电子元件良好兼容,适合于多种电路板设计。厂家提供全面的技术支持和售后服务,包括详细的产品文档和技术咨询。

    6. 常见问题与解决方案


    - Q: 在高温环境下,二极管的性能是否会下降?
    - A: 不会。BAS21A/C/S 二极管可在 -55°C 至 +150°C 的宽温度范围内正常工作。

    - Q: 如何避免二极管在高频应用中的振铃现象?
    - A: 使用适当的去耦电容和PCB布局优化,减小寄生电感,从而抑制振铃效应。

    7. 总结和推荐


    BAS21A/C/S 二极管是一款高性能、高可靠性的开关二极管,适用于各种严苛的工业和消费类电子应用。其卓越的热稳定性和快速的反向恢复特性使其在市场上具有较强的竞争力。强烈推荐在需要高性能、稳定性和高可靠性的应用中使用该产品。

BAS21C-TP参数

参数
正向浪涌电流 -
配置
If - 正向电流 200μA
Ir - 反向电流 1μA
Vr-反向电压 250V
反向恢复时间 50ns
长*宽*高 3.04mm*1.4mm*1.12mm
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAS21C-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

BAS21C-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS BAS21C-TP BAS21C-TP数据手册

BAS21C-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7538
200+ ¥ 0.252
1500+ ¥ 0.1568
3000+ ¥ 0.1083
45000+ ¥ 0.1079
60000+ ¥ 0.1067
库存: 498
起订量: 10 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.75
直接购买
加入购物车
