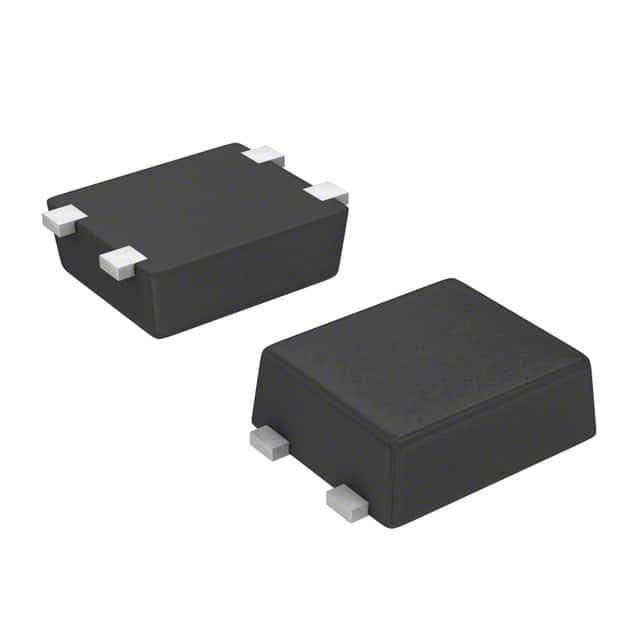

TBS20M-TP

产品分类: 整流二极管/整流桥
产品描述: 1KV 75A 5μA 2A TBS-4 贴片安装 7.4mm*6.7mm*1.5mm
供应商型号: UA-TBS20M-TP
供应商: 海外现货
标准整包数: 3000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 TBS20M-TP

TBS20M-TP概述

    TBS20A至TBS20M系列玻璃钝化桥式整流器技术手册

    1. 产品简介


    TBS20A至TBS20M系列是Micro Commercial Components (MCC)公司生产的单相玻璃钝化桥式整流器,适用于交流转直流转换和其他高压整流应用。这些整流器广泛应用于各种工业电子设备,包括电源供应系统、电机驱动器和照明设备等领域。

    2. 技术参数


    以下是TBS20A至TBS20M系列的主要技术规格:
    - 额定电压(VRRM):50V、100V、200V、400V、600V、800V、1000V
    - 最大RMS电压(VRMS):35V、70V、140V、280V、420V、560V、700V
    - 最大直流阻断电压(VRDC):50V、100V、200V、400V、600V、800V、1000V
    - 平均正向电流(IF(AV)):2.0A
    - 峰值正向浪涌电流(IFSM):75A(8.3ms,半正弦波)
    - 最大瞬态正向电压(VF):1.02V(IFM = 1A,TA = 25℃)
    - 最大直流反向电流(IR):500μA(Tj = 25℃),5μA(Tj = 125℃)
    - 热阻抗(RthJA):55°C/W(结到环境),15°C/W(结到引线)
    - 熔断电流(I²t):23A(2s)

    3. 产品特点和优势


    - 玻璃钝化芯片:提高了可靠性,减少了湿度敏感度。
    - 高浪涌电流能力:75A的峰值浪涌电流使其适合频繁过载的应用。
    - 低热阻抗:优秀的散热性能,确保长时间稳定运行。
    - 无卤素选项:可通过添加后缀“-HF”获得无卤素版本。
    - 符合RoHS标准:满足欧盟环保要求。

    4. 应用案例和使用建议


    - 工业电源:TBS20系列可以用于开关电源、UPS系统等需要高可靠性和稳定性的场合。
    - 电机控制:适用于伺服电机、步进电机等驱动电路的整流需求。
    - 照明设备:LED照明电源、电子镇流器等。

    使用建议:
    - 在高湿度环境中,建议选择无卤素版本以提高长期可靠性。
    - 长期大负载情况下,注意散热设计,避免温度过高导致器件损坏。
    - 可通过优化PCB布局和热管理设计进一步提升性能和寿命。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准PCB焊接工艺,与主流电子设备兼容。
    - 技术支持:提供详细的安装指南和技术支持文档。如需进一步的技术咨询,可联系MCC公司客服。

    6. 常见问题与解决方案


    - Q1:如何正确焊接这些整流器?
    - A1:建议采用自动化贴片机进行焊接,确保焊接温度和时间符合标准。手工焊接时需严格控制温度和时间,避免焊点虚焊或过度烧毁。

    - Q2:如何判断反向泄漏电流是否正常?
    - A2:检查反向泄漏电流是否在技术手册指定的范围内(Tj = 25℃时500μA,Tj = 125℃时5μA)。如超出范围,则需检查是否存在质量问题。

    7. 总结和推荐


    总体而言,TBS20A至TBS20M系列桥式整流器凭借其优异的性能参数和多种适用场合,成为市场上极具竞争力的产品。其高可靠性、良好的散热性能和多样的选择性使其适用于广泛的工业应用。强烈推荐在需要高性能整流器的应用中选用此系列产品。
    以上是关于TBS20A至TBS20M系列玻璃钝化桥式整流器的技术手册概述,希望对您有所帮助。

TBS20M-TP参数

参数
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 75A
长*宽*高 7.4mm*6.7mm*1.5mm
通用封装 TBS-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TBS20M-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

TBS20M-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS TBS20M-TP TBS20M-TP数据手册

TBS20M-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.112 ¥ 0.9386
6000+ $ 0.109 ¥ 0.9134
9000+ $ 0.1029 ¥ 0.8621
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2815.8
