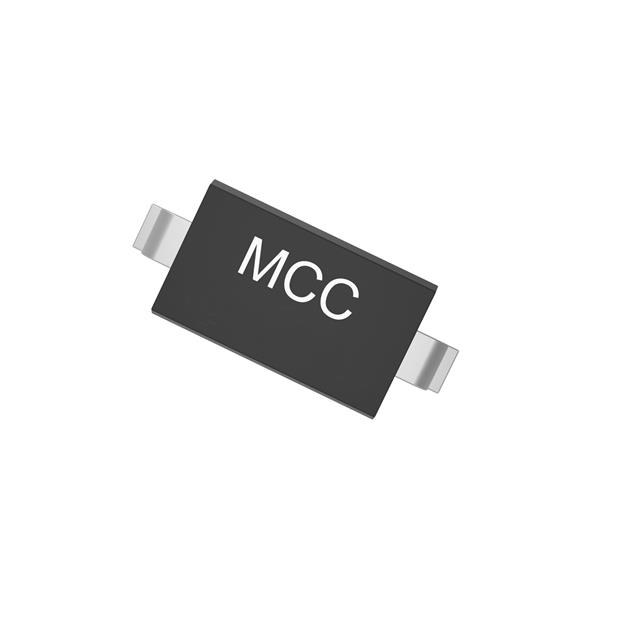

BAV316-TP

产品分类: 整流二极管/整流桥
产品描述: 130V 2A 3μs 5nA 215mA SOD-323 贴片安装
供应商型号: BAV316-TPMSCT-ND
供应商: Digi-Key
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 BAV316-TP

BAV316-TP概述

    BAV316 Switching Diodes 技术手册

    产品简介


    BAV316是一款高性能开关二极管,属于MCC(Micro Commercial Components)公司产品线。该二极管适用于多种应用场合,如电源转换、信号处理以及各类数字电路设计。它采用了SOD-323封装,尺寸仅为0.56mm x 1.88mm x 0.69mm,适合于高密度电路板布局。主要功能包括高开关速度、高可靠性以及绿色环保特性。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 最大DC阻挡电压 130 V |
    | 平均正向电流 | 215 mA |
    | 峰值正向浪涌电流 2 | A |
    | 反向峰值重复电压 130 V |
    | 最大功耗 250mW W |
    | 热阻 | 500 °C/W |
    | 工作温度范围 | -55 +150 | °C |
    | 存储温度范围 | -55 +150 | °C |
    | 结电容 | 2 pF |
    | 反向恢复时间 | 3 μs |
    | 正向电压 | 0.85 | 0.95 | 1 | V |
    | 反向漏电流 | 5 nA |
    | 反向击穿电压 | 130 V |

    产品特点和优势


    - 高开关速度:能够快速响应电路中的电压变化,适用于高频应用。
    - 潮湿敏感度等级1:适合在湿度较高的环境中使用。
    - 符合UL 94 V-0阻燃等级的环氧材料:确保电路的安全性。
    - 绿色环保设备:不含卤素,符合RoHS标准。
    - 无铅工艺:符合国际环保要求。

    应用案例和使用建议


    BAV316可用于各种电源管理和信号处理场合,例如在电源管理单元中作为保护二极管使用。为了确保最佳性能,建议遵循以下几点:
    - 在焊接过程中使用适当的温度控制,避免过度加热导致损坏。
    - 在设计PCB时,注意焊盘布局以增强散热效果。

    兼容性和支持


    BAV316与其他主流电子元器件兼容,MCC公司提供了详细的技术支持和售后服务,以确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:在高频率应用中性能不稳定
    - 解决方案: 检查焊盘设计是否合理,确保良好的热传导性能。
    2. 问题:设备在高温环境下工作不正常
    - 解决方案: 确保在规定的温度范围内使用,如果需要可考虑添加散热装置。
    3. 问题:设备启动时出现异常
    - 解决方案: 检查电路连接是否正确,特别是地线连接。

    总结和推荐


    BAV316开关二极管凭借其卓越的性能、紧凑的尺寸以及绿色环保的特性,在众多电子应用中表现出色。其广泛的应用范围和强大的技术支持使其成为一款值得推荐的产品。建议在高频、高可靠性要求的应用场景中优先考虑使用。
    通过以上综述,我们相信BAV316将为您的项目带来可靠而高效的解决方案。

BAV316-TP参数

参数
If - 正向电流 215mA
Ir - 反向电流 5nA
Vr-反向电压 130V
反向恢复时间 3μs
正向浪涌电流 2A
配置 -
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAV316-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

BAV316-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS BAV316-TP BAV316-TP数据手册

BAV316-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.276 ¥ 2.3322
10+ $ 0.1702 ¥ 1.4382
100+ $ 0.0995 ¥ 0.8405
500+ $ 0.0729 ¥ 0.6164
1000+ $ 0.0643 ¥ 0.5437
库存: 2829
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.33
直接购买
加入购物车
