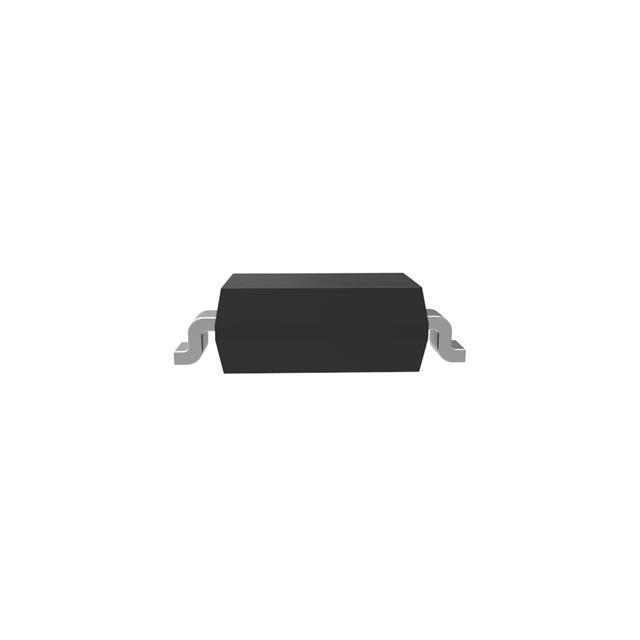

B0540W-TP

产品分类: 整流二极管/整流桥
产品描述: 40V 5.5A 80μA 500mA 独立式 SOD-123 贴片安装
供应商型号: D-B0540W-TP
供应商: Future
标准整包数: 3000
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 B0540W-TP

B0540W-TP概述

    电子元器件产品技术手册解析:B0540W Schottky Rectifier

    产品简介


    B0540W 是一款由 MCC(Micro Commercial Components)公司生产的肖特基二极管,主要用于表面贴装应用。其主要功能是进行电源转换,提供整流功能。广泛应用于电源管理、通讯设备、汽车电子、工业控制等领域。

    技术参数


    - 最大额定值
    - 最大瞬时正向电压:40V
    - 最大平均正向电流:0.5A
    - 最大反向峰值电压:40V
    - 最大瞬时反向电流:80μA
    - 最大瞬时正向浪涌电流:5.5A
    - 最大耗散功率:410mW
    - 工作结温范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 最大热阻:244°C/W(结至环境)
    - 电气特性
    - 正向电压降(@IF=0.5A):0.55V
    - 平均正向电流:0.5A
    - 典型结电容(@1.0MHz, VR=4.0V):30pF
    - 表面安装封装形式:SOD-123

    产品特点和优势


    - 高效能
    B0540W 具有较低的正向压降(0.55V),这意味着在相同电流下,其损耗更低,效率更高。
    - 高可靠性
    能够在极端环境条件下工作(-55°C 至 +150°C),且符合 UL 94 V-0 阻燃标准,适用于严苛的应用环境。
    - 环保材料
    罗氏合规(RoHS 合规),无卤素(Halogen-Free),属于绿色环保产品,更受市场青睐。
    - 良好的电气特性
    低泄漏电流(80μA)和低结电容(30pF)保证了其在高频应用中的稳定性和低功耗。

    应用案例和使用建议


    - 应用案例
    B0540W 广泛应用于开关电源、逆变器、稳压电路等。图 1 至图 4 分别展示了正向特性、反向特性、电容特性以及功率降额曲线。通过这些曲线可以看出,在不同工作条件下的性能表现。
    - 使用建议
    在设计电路时,考虑到环境温度的影响,合理选择散热方式,以确保二极管在最高温度下仍能正常工作。另外,由于结电容的存在,对于高频信号的应用需要特别注意电容的影响。

    兼容性和支持


    - 兼容性
    B0540W 可以与多种表面贴装工艺兼容,包括贴片焊接。MCC 公司还提供了相应的包装选项,如卷带式包装(Tape & Reel)。
    - 支持
    厂商提供详细的技术文档和支持,包括产品手册、样品请求、技术支持等。客户还可以通过官方网站了解授权分销商信息,购买正品产品,享受完善的售后服务。

    常见问题与解决方案


    - 问题 1:如何避免热失控?
    解决方案:使用合适尺寸的散热片,并确保良好的散热通路。通过图 4 的功率降额曲线,可以找到在不同温度下的安全工作范围。
    - 问题 2:如何测试泄漏电流?
    解决方案:使用精确的电流测试仪器,按照手册中的方法进行测量。确保在 25°C 条件下测试泄漏电流,以获得准确的数据。
    - 问题 3:如何防止静电损坏?
    解决方案:在操作过程中佩戴防静电手环,并确保工作台面接地良好。包装上通常会有相应的提示标志。

    总结和推荐


    B0540W 肖特基二极管是一款高性能、高可靠性的电子元器件。它具有低正向压降、高耐温能力和环保特性,在电源管理和高频电路设计中表现出色。根据手册中的应用案例和技术参数,该产品适合用于各种复杂环境下的电源管理任务。强烈推荐给寻求高效能、高可靠性的设计师和制造商。
    通过以上分析,可以看出 B0540W 在技术参数和应用场景方面都具备明显优势,非常适合用于各种高要求的电子应用场合。

B0540W-TP参数

参数
反向恢复时间 -
正向浪涌电流 5.5A
配置 独立式
If - 正向电流 500mA
Ir - 反向电流 80μA
Vr-反向电压 40V
通用封装 SOD-123
安装方式 贴片安装
零件状态 停产
