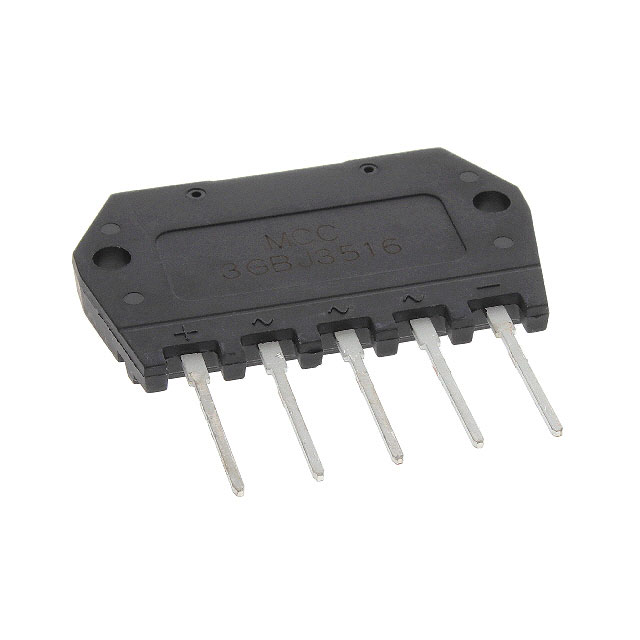

3GBJ3516-BP

产品分类: 整流二极管/整流桥
产品描述: 1.6KV 400A 10μA 35A TSB-5 通孔安装 47.6mm*29.8mm*5.3mm
供应商型号: UA-3GBJ3516-BP
供应商: 海外现货
标准整包数: 1
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 3GBJ3516-BP

3GBJ3516-BP概述

    3GBJ3508-3GBJ3516 高压桥式整流器技术手册

    产品简介


    3GBJ3508 至 3GBJ3516 是一系列高压桥式整流器,适用于多种工业应用。这些整流器具备高浪涌电流能力、玻璃钝化芯片设计及无铅焊接工艺,符合RoHS标准。该系列型号包含3GBJ3508(800V)、3GBJ3510(1000V)和3GBJ3516(1600V),能够承受极端的工作温度范围和机械应力。

    技术参数


    - 工作温度范围: -55°C 至 +150°C
    - 存储温度范围: -55°C 至 +150°C
    - 热阻: 0.8°C/W (结到外壳)
    - 最大瞬态峰值反向电压: 800V (3GBJ3508), 1000V (3GBJ3510), 1600V (3GBJ3516)
    - 最大平均正向电流: 35A (TC=110°C)
    - 最大非重复正向浪涌电流: 400A (8.3ms半正弦波)
    - 最大瞬态正向电压: 1.1V (IFM = 17.5A)
    - 最大DC反向电流: 10μA (TA = 25°C)
    - 介质强度: 2.5kV
    - 最大安装扭矩: 8kg·cm (推荐扭矩5kg·cm)

    产品特点和优势


    - 高浪涌电流能力: 可以应对瞬时高电流冲击,适合各种恶劣工业环境。
    - 玻璃钝化芯片: 提高芯片的稳定性和可靠性,延长使用寿命。
    - 无铅焊接工艺: 符合环保要求,更易被现代电子制造工艺所接受。
    - UL 94 V-0防火等级: 确保在高温下不会引起火灾,提高安全性能。
    - 低热阻: 提升散热效率,延长器件寿命。

    应用案例和使用建议


    - 应用案例: 用于电动机驱动系统、电源转换器、焊接设备等工业设备。
    - 使用建议: 在选择安装位置时需考虑良好的散热条件,建议配备合适的散热片。在高负载情况下,确保周围环境温度不超过推荐值。

    兼容性和支持


    - 兼容性: 本产品适用于各种工业控制设备和电源模块,与其他同类产品具有良好的互换性。
    - 支持: Micro Commercial Components提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题: 产品在高温环境下运行时出现过热。
    - 解决方案: 检查散热系统是否工作正常,确保周围空气流通良好。
    - 问题: 正向电压异常。
    - 解决方案: 检查连接线路是否正确,确保连接无误。
    - 问题: 反向漏电流偏大。
    - 解决方案: 检查是否有短路情况,确保没有外部因素影响。

    总结和推荐


    3GBJ3508至3GBJ3516系列桥式整流器凭借其高可靠性和优良的性能,在工业控制、电源管理等领域有着广泛的应用前景。特别是其出色的浪涌电流能力和良好的散热性能,使其成为众多应用场合的理想选择。总体而言,我们非常推荐该系列产品用于需要高性能整流器的工业项目。

3GBJ3516-BP参数

参数
If - 正向电流 35A
Ir - 反向电流 10μA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 400A
配置 -
长*宽*高 47.6mm*29.8mm*5.3mm
通用封装 TSB-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

3GBJ3516-BP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

3GBJ3516-BP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 整流二极管/整流桥 MICRO COMMERCIAL COMPONENTS 3GBJ3516-BP 3GBJ3516-BP数据手册

3GBJ3516-BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6375 ¥ 30.4823
44+ $ 3.5875 ¥ 30.0633
104+ $ 3.4625 ¥ 29.0158
232+ $ 3.2 ¥ 26.816
库存: 285
起订量: 35 增量: 960
交货地:
最小起订量为:1
合计: ¥ 30.48
